Installation der Hardware
Architektur des Systems SeTAC for Machine Tools
Ein- und Ausgangsanschlüsse
Auf dem Schnittstellenmodul SeTAC TK Advanced Interface befinden sich eine
USB-Buchse Typ Mini-B, eine 8-polige M12-Rundbuchse und ein 14-poliger
Steckverbinder (Abb. 12).
In der Tabelle ist die Belegung der 14 Kontakte des Steckverbinders
angegeben.
Kontakt-
Symbol
nummer
1
GND
2
V+
3
COM3
4
OUT3A
5
OUT3B
6
COM2
7
OUT2A
8
OUT2B
9
COM1
10
OUT1A
11
OUT1B
12
GND
13
IN2
Seite
12

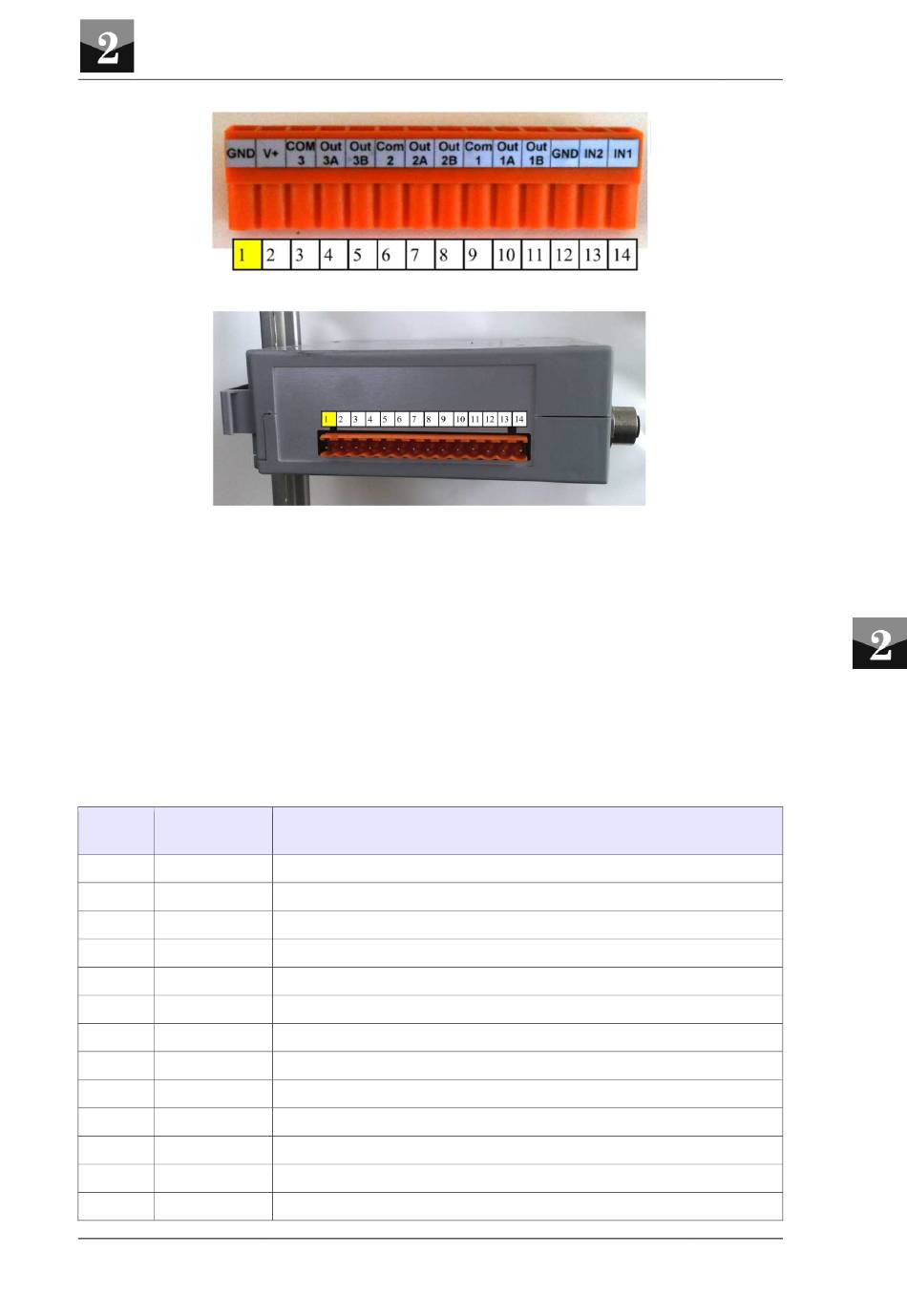

Abb. 12: Belegung des Steckverbinders.
Beschreibung
Masse
Versorgungsspannung
Mittenkontakt Relais 3
Ruhekontakt Relais 3
Arbeitskontakt Relais 3
Mittenkontakt Relais 2
Ruhekontakt Relais 2
Arbeitskontakt Relais 2
Mittenkontakt Relais 1
Ruhekontakt Relais 1
Arbeitskontakt Relais 1
Masse
Für künftige Anwendungen reserviert.
SeTAC for Machine Tools
- Benutzerhandbuch
