Installation der Hardware
Architektur des Systems SeTAC for Machine Tools
Kabeln und auch indirekte Schäden an der Werkzeugmaschine zu vermeiden.
Als Verlängerungen sollten hochwertige Kabel verwendet werden. Sequoia IT
kann auf Anfrage das Kabel mit der Bezeichnung SeTAC M12 Cable (Abb. 4)
liefern [Art.-Nr. SC-M12-0CL] (für Informationen schreiben Sie bitte an
info@sequoia.it).
Bei der Montage der Kabel darauf achten, ihre Isolierung nicht einzuschneiden
oder zu beschädigen. Außerdem darauf achten, dass die inneren Kabel nicht
gequetscht werden.

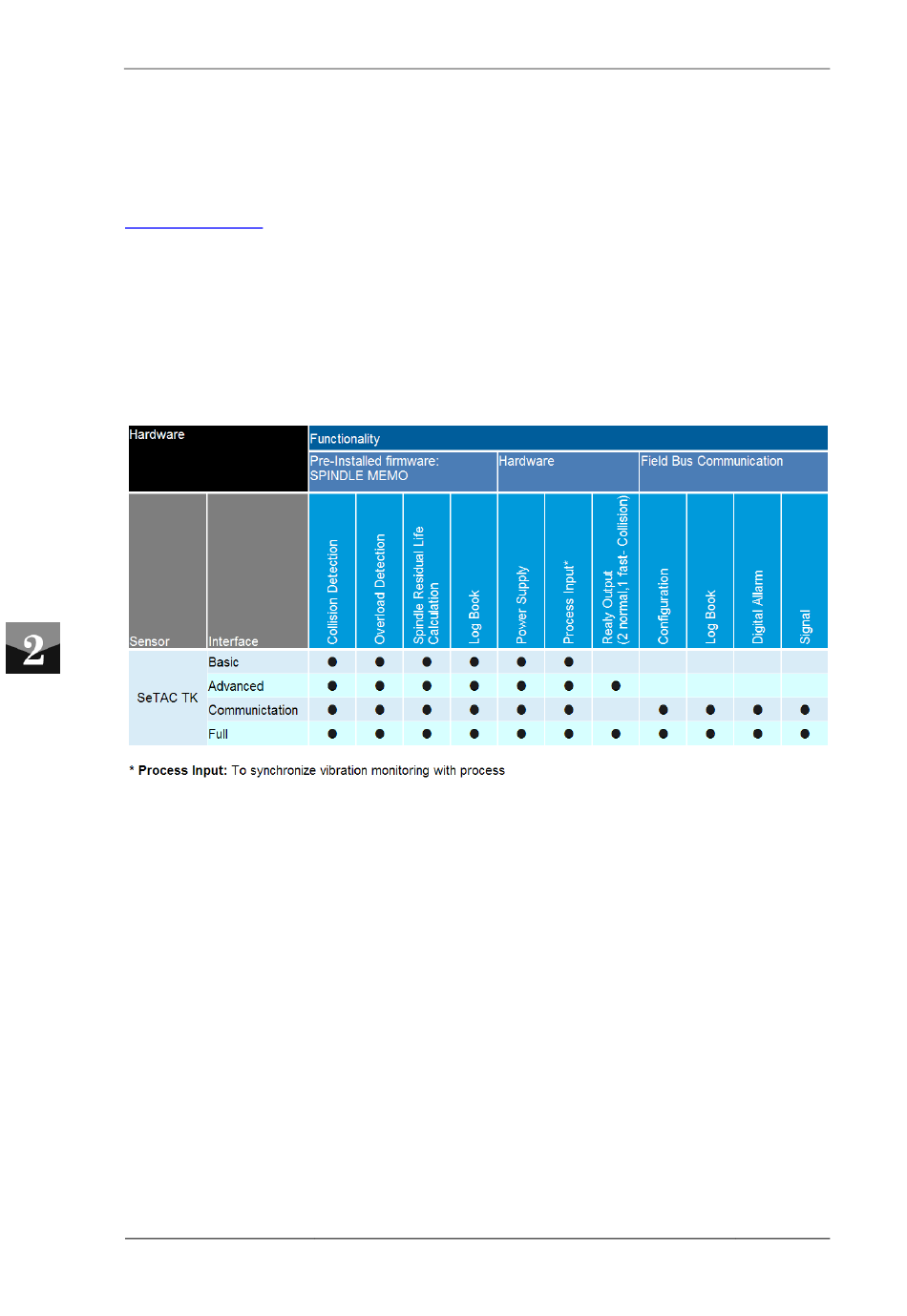

Abb. 5: Konfigurationen und Funktionen.

SeTAC TK Interface

Das Schnittstellenmodul SeTAC TK Interface dient als Programmiergerät des
Sensors und als Schnittstelle für die Kommunikation mit dem Computer, der
SPS und/oder der Steuerung der Werkzeugmaschine (Abb. 6).
Für die Kommunikation mit externen Einrichtungen verfügt das
Schnittstellenmodul SeTAC TK Interface in Abhängigkeit von der jeweils
erworbenen Konfiguration (Abb. 5) über unterschiedliche Schnittstellen wie z.B.
USB, Modbus TCP und/oder Modbus RTU.
Vor der Installation ist daher zunächst zu prüfen, über welche Konfiguration
man selbst verfügt.
