Elektrische Installation
Zwischenkreis
9.7
Klemmleiste
9.7.1
AX85xx
Feldbussystem
9.8
EtherCAT
9.8.1
82
───
Kein externer Zwischenkreisverbund möglich
Um Beschädigungen am Multiachs-Servosystem AX8000 zu ver-
meiden, ist ein externer Zwischenkreisverbund mit einem Servover-
stärker der Baureihe AX5000 nicht zulässig.

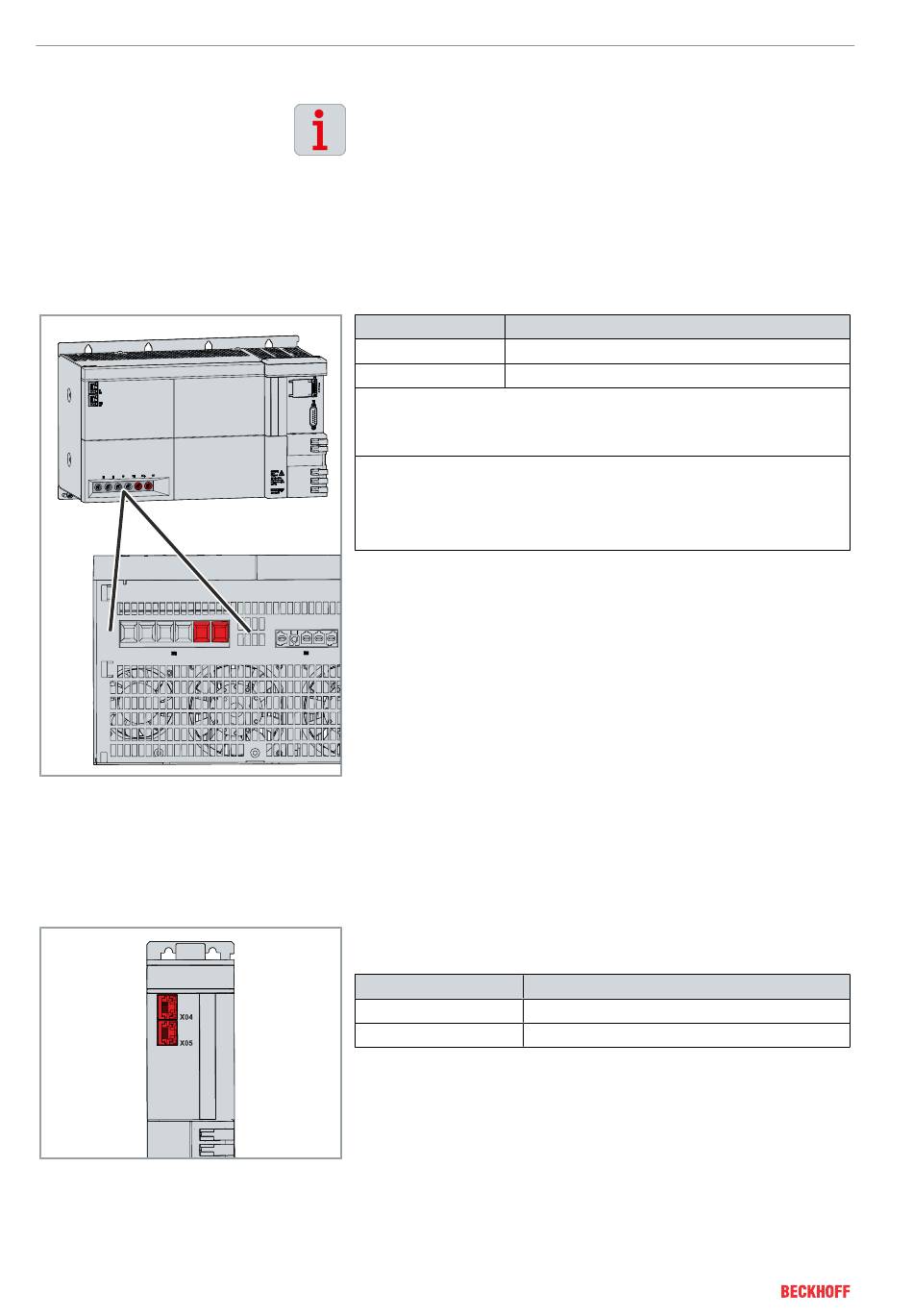

• X01-Steckplatz bei kombinierten Modulen AX8525
Klemmstelle
Anschluss
DC+
Zwischenkreis +
DC-
Zwischenkreis -
Aderquerschnitt
Maximal 35 mm²
AWG 2
Befestigung
Schrauben mit Anzugsdrehmoment
1,2 Nm bis 1,5 Nm / 10,6 lbf in bis 5,3 lbf in
<= 25 mm² = 2,5 Nm, 35 mm² = 4,5 Nm
Im Multiachs-Servosystem AX8000 steht der Echtzeit-Ethernet-Feld-
bus EtherCAT zur Verfügung.
9.8.1
• X04-Steckplatz und X05-Steckplatz bei Einspeisemodulen AX8620
und AX8640
Klemmstelle
Anschluss
X04 IN
Ankommende EtherCAT-Leitung
X05 OUT
Weiterführende EtherCAT-Leitung
AX8000
Version: 1.4
