2.3.3 Anschluss von geschirmtem Twisted-Pair-Kabel an Modbus

Kabeltyp
Anschließen
2.3.4 Wartung – Anschluss eines zusätzlichen HMI-Bedienpanels
Für den Modbus wird ein geschirmtes Kabel vom Typ 2 x 2 x 0,25
verdrillten Leitern benutzt.

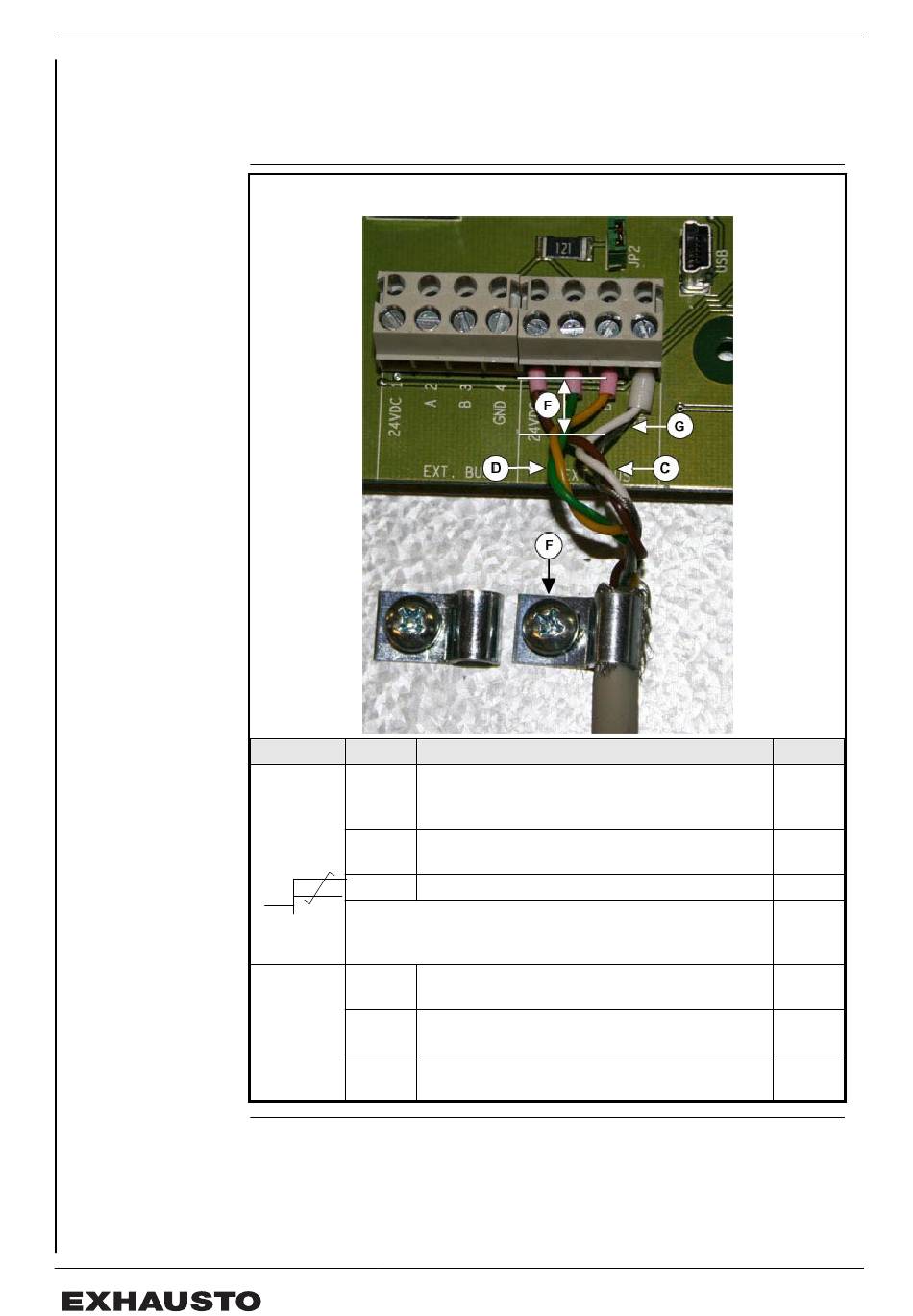

Leiter und Abschirmung sind korrekt anzuschließen, wie im untenstehenden
Schema beschrieben.
Leitung Schritt
Leiter 1
Symbol:
Paarweise
verdrillte
2
Leiter
3
Die Leiter möglichst nahe an den Klemmen verdril-
len; max. Abstand von Verdrillung zur Klemmreihe:
1,5 cm.
Schirm 1
2
3
Falls bei Wartung ein zusätzliches HMI-Bedienpanel angeschlossen wird, so wird
das als Standard angeschlossene HMI-Panel der Anlage übersteuert. Siehe bitte
Näheres hierüber in der Exact-Basisanleitung.
Vorgehen
Möglichst wenig der Leiter abisolieren und da-
rauf achten, dass sie nicht beschädigt werden
bzw. abbrechen
Den 0V-Leiter und den 24V-Leiter zusammen
verdrillen.
Leiter A und Leiter B zusammen verdrillen
Den Schirm von vor der Kabelbrücke (F) abiso-
lieren.
Die Bride so montieren, dass sie den Schirm
umschließt und das Kabel festhält
Ein Ende des Schirms muss zusammen mit
dem 0V-Leiter zur Klemmreihe geführt werden.
