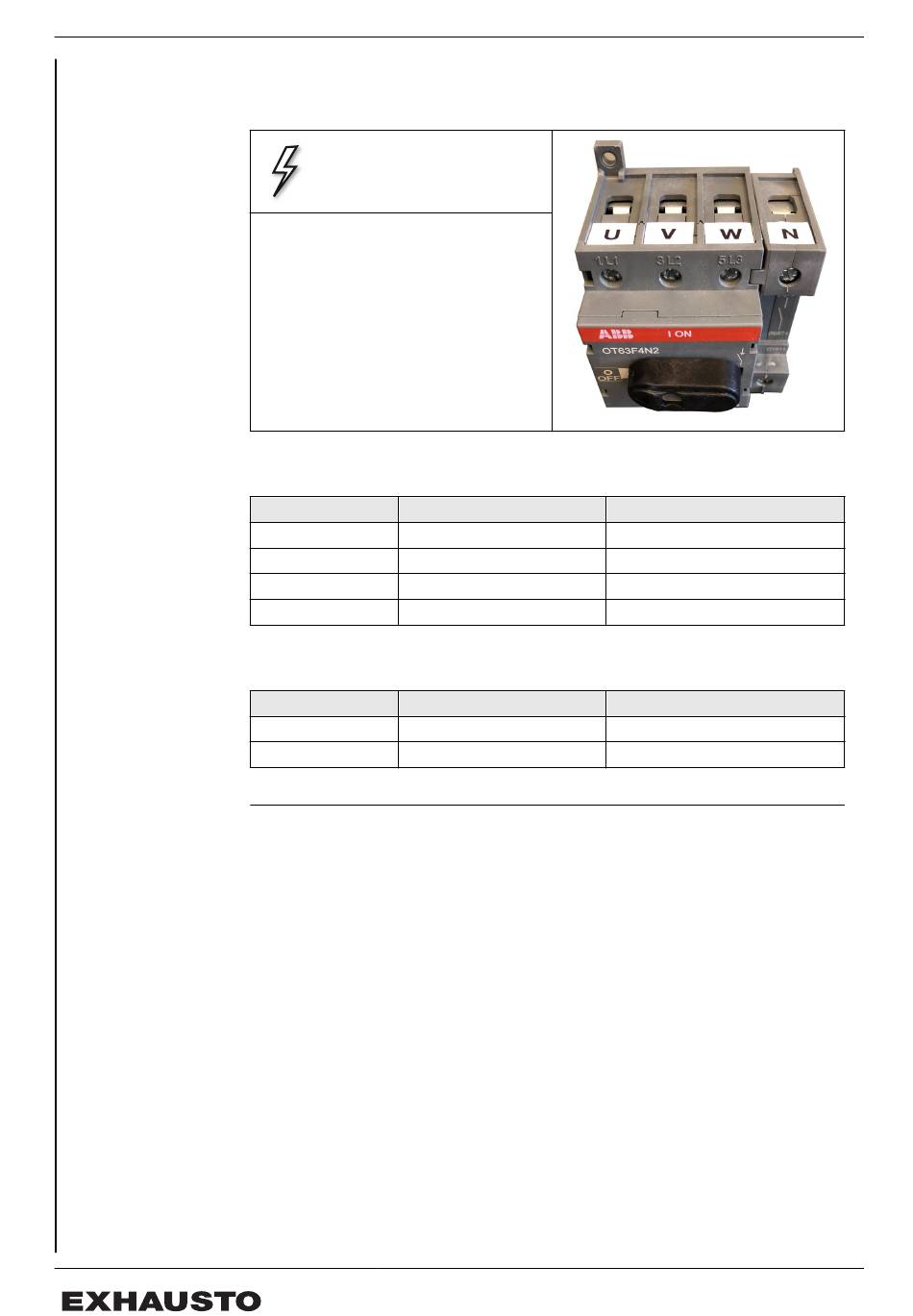

2.2.4 Versorgungstrennung, innen in Automatikschrank

Versorgungstren-
nung, innen in Au-
tomatikschrank
Hier wird die Versorgungsspan-
nung angeschlossen!
Die Abdeckung wird nach dem An-
schluss montiert
Ein mit einem Elektroheizregister ausgestattetes VEX-Gerät ist 3-phasig.
Anschluss Kennzeichnung
1L1 U
3L2 V
5L3 W
(N)7L4 N
Ein VEX-Gerät ohne Elektroheizregister ist immer 1-phasig.
Anschluss Kennzeichnung
1L1 U
(N)7L4 N
Versorgungskabel
Phasenleiter 1
Phasenleiter 2
Phasenleiter 3
Null-/Neutralleiter
Versorgungskabel
Phasenleiter
Null-/Neutralleiter
