2.3.2 Klemmreihe an der EXact2-Platine

Benennung Klemmreihe Nr. Anschluss folgender Bauteile
BUS 1 - 4
BUS 5 - 8
TE... + MVM 9 - 19
Brand 20 - 21
AUX IN 22 - 23
EXT Start 24 - 25
LSA 26 - 28
LSF 29 - 31
Alarm 32 - 34
AUX OUT 35 - 36
Light/CP 37 - 38
USB USB
DI SPARE
AI SPARE

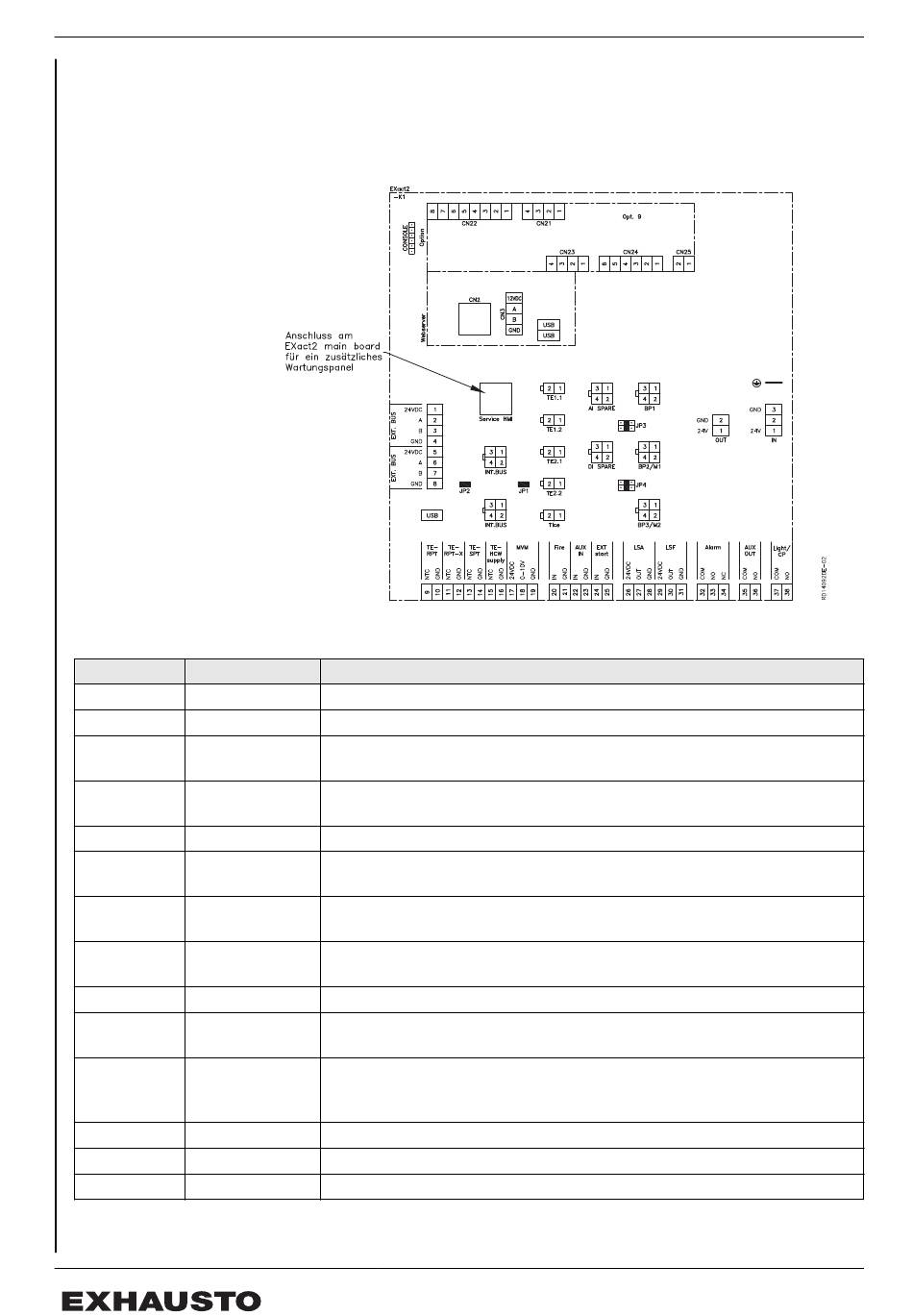

Aus folgender Zeichnung und folgendem Schema geht hervor, welche Bauteile
(Standard + Zubehör) an den EXcon-Master angeschlossen werden können.
Bus an externe Bauteile
Bus an externe Bauteile
Temperaturfühler und Motorventil. Die Klemmen dienen zur Regelung
des HW-Registers.
BT40-70
Rauchdetektor oder anderer Brandmeldeschalter
Gleiche Funktion wie Brand
Wird er geschlossen, kann das Gerät eingeschaltet werden
Wird er unterbrochen, wird das Gerät abgeschaltet
Absperrklappe Fortluft LSA
Absperrklappe Fortluft mit Rückstellfeder LSA
Absperrklappe Außenluft LSF
Absperrklappe Außenluft mit Rückstellfeder LSF
Sammelalarm
Brandalarm zur Regelung von Rauchabzugsklappen oder Brandgasven-
tilator.
Beleuchtung/Umwälzpumpe. Beleuchtung ist keine mögliche Option bei
VEX350T, aber wenn das VEX-Gerät mit einem HW-Register ausgerüs-
tet ist, ist die Umwälzpumpe (CP-Funktion) aktiviert.
Für Wartungszwecke
TIMERBUTTON2/TIMERBUTTONEU2
CO2B/RHB
24/28
