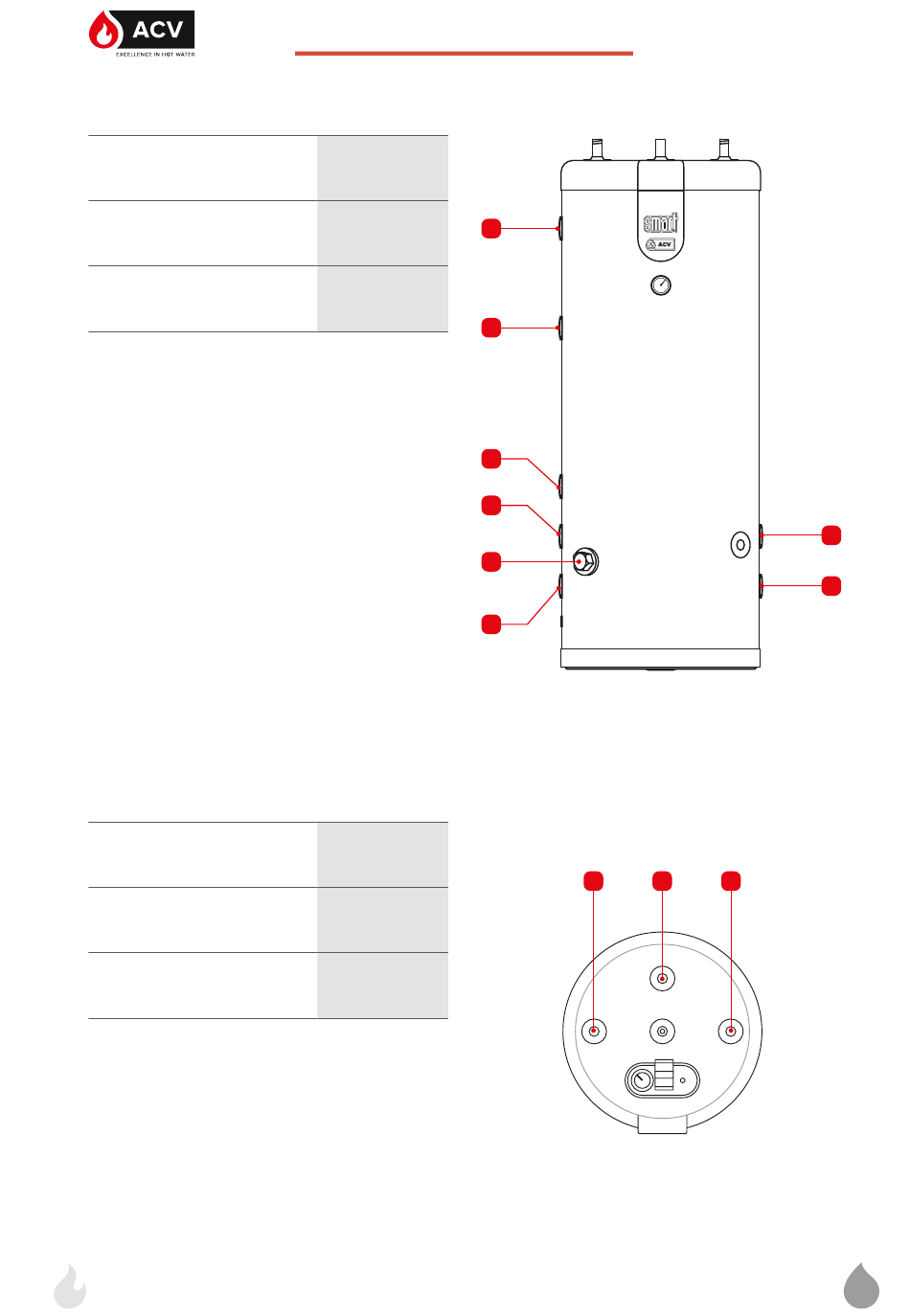

HEIZUNGSANSCHLUSS

Abmessungen der
Anschlüsse
Heizungsanschluss
Anschluss für optionalen
Elektroheizstab
1. Anschluss Heizungsvorlauf (Speicherladung)
2. Primäre Hilfsrückkehr
(nur Smart E Plus)
3. Primäre Hilfsrückkehr
(nur Smart E Plus)
4. Anschluss Heizungsvorlauf / Wärmepumpe
(außer Smart E 130 - 160)
5. Anschluss für optionalen Elektroheizstab
6. Anschluss Heizungsrücklauf / Wärmepumpe
7. Anschluss Heizungsvorlauf
(außer Smart E 130 - 160)
8. Anschluss Heizungsrücklauf
(außer Smart E 130 - 160)

BRAUCHWASSERANSCHLUSS

Abmessungen
der Anschlüsse
Anschluss
Kalt- / Warmwasser
Zirkulationsanschluss
1. Kaltwasseranschluss
2. Zirkulationsanschluss
3. Warmwasseranschluss
10
Technische Daten
Smart E /
Smart E Plus
1
Ø 1" [IG]
Ø 1"½ [IG]
2
3
4
5
6
Smart E /
Smart E Plus
Ø 3/4" [AG]
Ø 3/4" [IAG]
SLE - SLE Plus: A1007847 - 661Y2100 • D
1 2 3
7
8
DE
