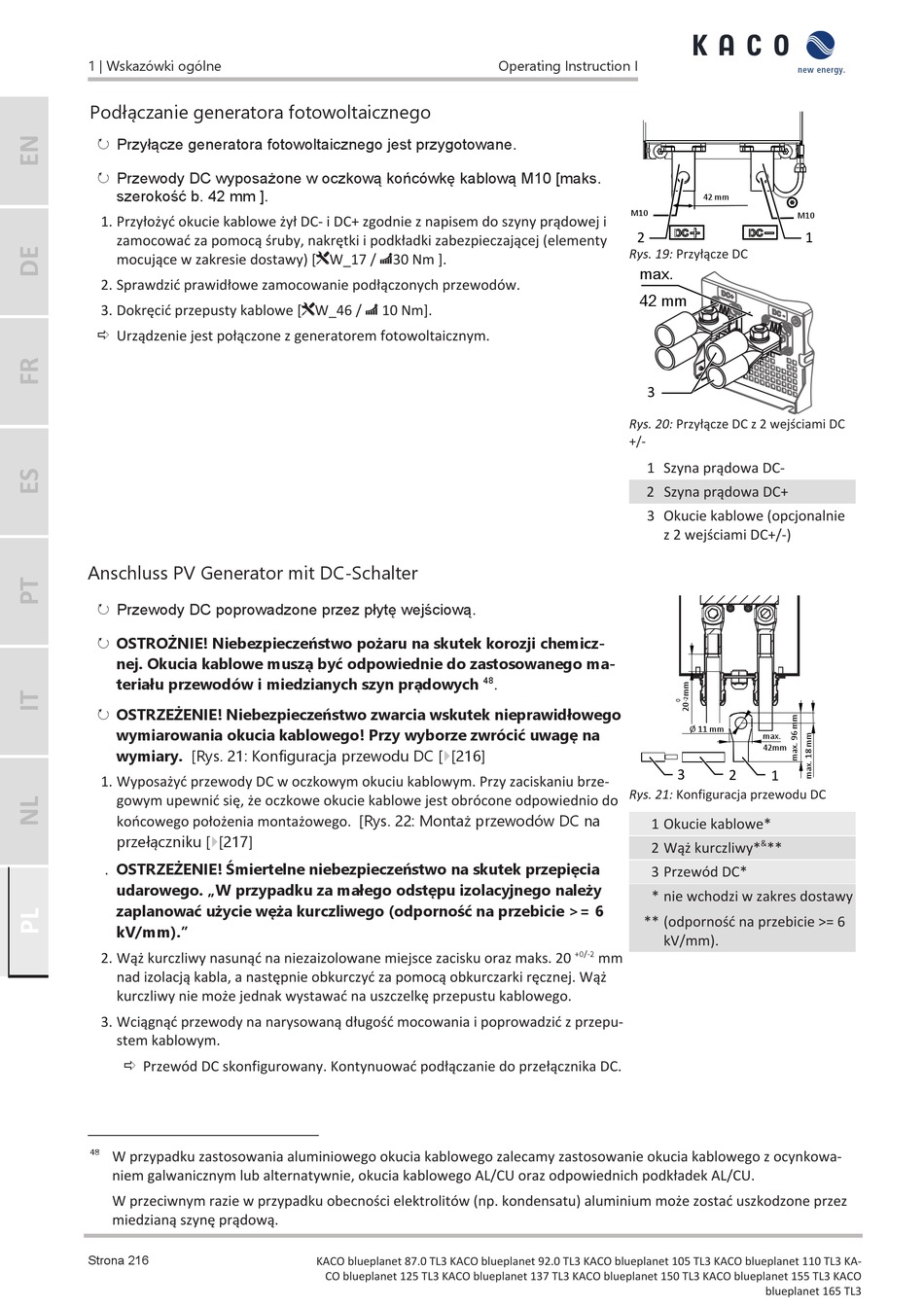

1 | Wskazówki ogólne
Podłączanie generatora fotowoltaicznego
↻ Przyłącze generatora fotowoltaicznego jest przygotowane.
↻ Przewody DC wyposażone w oczkową końcówkę kablową M10 [maks.
szerokość b. 42 mm ].
1. Przyłożyć okucie kablowe żył DC- i DC+ zgodnie z napisem do szyny prądowej i
zamocować za pomocą śruby, nakrętki i podkładki zabezpieczającej (elementy
mocujące w zakresie dostawy) [ W_17 /
2. Sprawdzić prawidłowe zamocowanie podłączonych przewodów.
3. Dokręcić przepusty kablowe [ W_46 /
ð Urządzenie jest połączone z generatorem fotowoltaicznym.

Anschluss PV Generator mit DC-Schalter

↻ Przewody DC poprowadzone przez płytę wejściową.
↻ OSTROŻNIE! Niebezpieczeństwo pożaru na skutek korozji chemicz-
nej. Okucia kablowe muszą być odpowiednie do zastosowanego ma-
teriału przewodów i miedzianych szyn prądowych
↻ OSTRZEŻENIE! Niebezpieczeństwo zwarcia wskutek nieprawidłowego
wymiarowania okucia kablowego! Przy wyborze zwrócić uwagę na
wymiary. [Rys. 21: Konfiguracja przewodu DC [}[216]
1. Wyposażyć przewody DC w oczkowym okuciu kablowym. Przy zaciskaniu brze-
gowym upewnić się, że oczkowe okucie kablowe jest obrócone odpowiednio do
końcowego położenia montażowego. [Rys. 22: Montaż przewodów DC na
przełączniku [}[217]
. OSTRZEŻENIE! Śmiertelne niebezpieczeństwo na skutek przepięcia
udarowego. „W przypadku za małego odstępu izolacyjnego należy
zaplanować użycie węża kurczliwego (odporność na przebicie >= 6
kV/mm)."
2. Wąż kurczliwy nasunąć na niezaizolowane miejsce zacisku oraz maks. 20
nad izolacją kabla, a następnie obkurczyć za pomocą obkurczarki ręcznej. Wąż
kurczliwy nie może jednak wystawać na uszczelkę przepustu kablowego.
3. Wciągnąć przewody na narysowaną długość mocowania i poprowadzić z przepu-
stem kablowym.
ð Przewód DC skonfigurowany. Kontynuować podłączanie do przełącznika DC.
48
W przypadku zastosowania aluminiowego okucia kablowego zalecamy zastosowanie okucia kablowego z ocynkowa-
niem galwanicznym lub alternatywnie, okucia kablowego AL/CU oraz odpowiednich podkładek AL/CU.
W przeciwnym razie w przypadku obecności elektrolitów (np. kondensatu) aluminium może zostać uszkodzone przez
miedzianą szynę prądową.
Strona 216
30 Nm ].
10 Nm].
48
KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 105 TL3 KACO blueplanet 110 TL3 KA-
CO blueplanet 125 TL3 KACO blueplanet 137 TL3 KACO blueplanet 150 TL3 KACO blueplanet 155 TL3 KACO
Operating Instruction I
M10
2
Rys. 19: Przyłącze DC
max.
42 mm
3
Rys. 20: Przyłącze DC z 2 wejściami DC
+/-
1 Szyna prądowa DC-
2 Szyna prądowa DC+
3 Okucie kablowe (opcjonalnie
z 2 wejściami DC+/-)
.
Rys. 21: Konfiguracja przewodu DC
1 Okucie kablowe*
2 Wąż kurczliwy*
3 Przewód DC*
* nie wchodzi w zakres dostawy
** (odporność na przebicie >= 6
kV/mm).
+0/-2
mm
42 mm
M10
1
Ø 11 mm
max.
42mm
3 2 1
&
**
