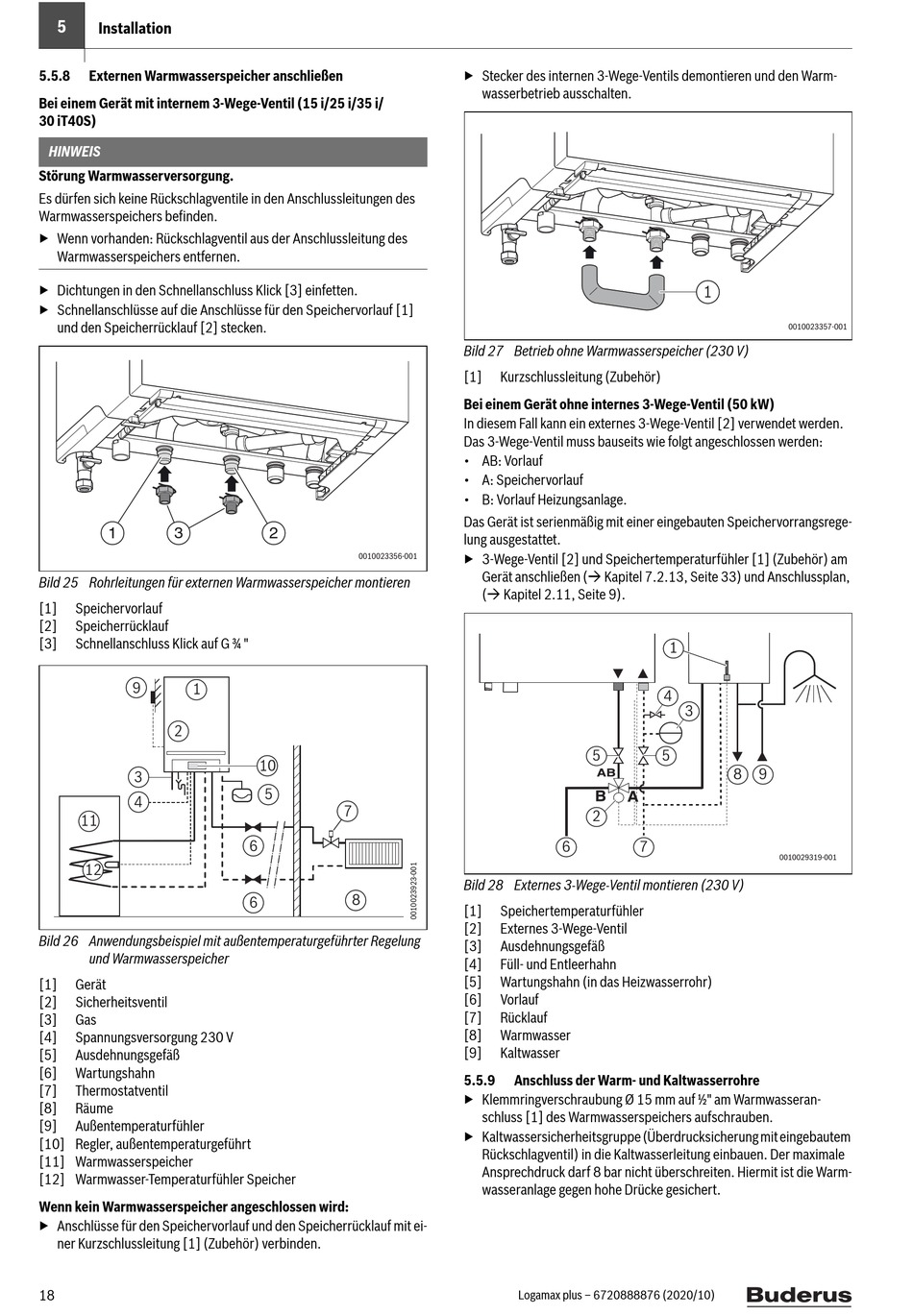

5
Installation
5.5.8 Externen Warmwasserspeicher anschließen
Bei einem Gerät mit internem 3-Wege-Ventil (15 i/25 i/35 i/
30 iT40S)
HINWEIS
Störung Warmwasserversorgung.
Es dürfen sich keine Rückschlagventile in den Anschlussleitungen des
Warmwasserspeichers befinden.
▶ Wenn vorhanden: Rückschlagventil aus der Anschlussleitung des
Warmwasserspeichers entfernen.
▶ Dichtungen in den Schnellanschluss Klick [3] einfetten.
▶ Schnellanschlüsse auf die Anschlüsse für den Speichervorlauf [1]
und den Speicherrücklauf [2] stecken.
1 3
Bild 25 Rohrleitungen für externen Warmwasserspeicher montieren
[1] Speichervorlauf
[2] Speicherrücklauf
[3] Schnellanschluss Klick auf G ¾ "
9
1
2
3
4
11
12
Bild 26 Anwendungsbeispiel mit außentemperaturgeführter Regelung
und Warmwasserspeicher
[1] Gerät
[2] Sicherheitsventil
[3] Gas
[4] Spannungsversorgung 230 V
[5] Ausdehnungsgefäß
[6] Wartungshahn
[7] Thermostatventil
[8] Räume
[9] Außentemperaturfühler
[10] Regler, außentemperaturgeführt
[11] Warmwasserspeicher
[12] Warmwasser-Temperaturfühler Speicher
Wenn kein Warmwasserspeicher angeschlossen wird:
▶ Anschlüsse für den Speichervorlauf und den Speicherrücklauf mit ei-
ner Kurzschlussleitung [1] (Zubehör) verbinden.
18
2
0010023356-001
10
5
7
6
8
6
▶ Stecker des internen 3-Wege-Ventils demontieren und den Warm-
wasserbetrieb ausschalten.
Bild 27 Betrieb ohne Warmwasserspeicher (230 V)
[1] Kurzschlussleitung (Zubehör)
Bei einem Gerät ohne internes 3-Wege-Ventil (50 kW)
In diesem Fall kann ein externes 3-Wege-Ventil [2] verwendet werden.
Das 3-Wege-Ventil muss bauseits wie folgt angeschlossen werden:
• AB: Vorlauf
• A: Speichervorlauf
• B: Vorlauf Heizungsanlage.
Das Gerät ist serienmäßig mit einer eingebauten Speichervorrangsrege-
lung ausgestattet.
▶ 3-Wege-Ventil [2] und Speichertemperaturfühler [1] (Zubehör) am
Gerät anschließen ( Kapitel 7.2.13, Seite 33) und Anschlussplan,
( Kapitel 2.11, Seite 9).
5
2
6
Bild 28 Externes 3-Wege-Ventil montieren (230 V)
[1] Speichertemperaturfühler
[2] Externes 3-Wege-Ventil
[3] Ausdehnungsgefäß
[4] Füll- und Entleerhahn
[5] Wartungshahn (in das Heizwasserrohr)
[6] Vorlauf
[7] Rücklauf
[8] Warmwasser
[9] Kaltwasser
5.5.9

Anschluss der Warm- und Kaltwasserrohre

▶ Klemmringverschraubung Ø 15 mm auf ½" am Warmwasseran-
schluss [1] des Warmwasserspeichers aufschrauben.
▶ Kaltwassersicherheitsgruppe (Überdrucksicherung mit eingebautem
Rückschlagventil) in die Kaltwasserleitung einbauen. Der maximale
Ansprechdruck darf 8 bar nicht überschreiten. Hiermit ist die Warm-
wasseranlage gegen hohe Drücke gesichert.
Logamax plus – 6720888876 (2020/10)
1
0010023357-001
1
4
3
5
8 9
7
