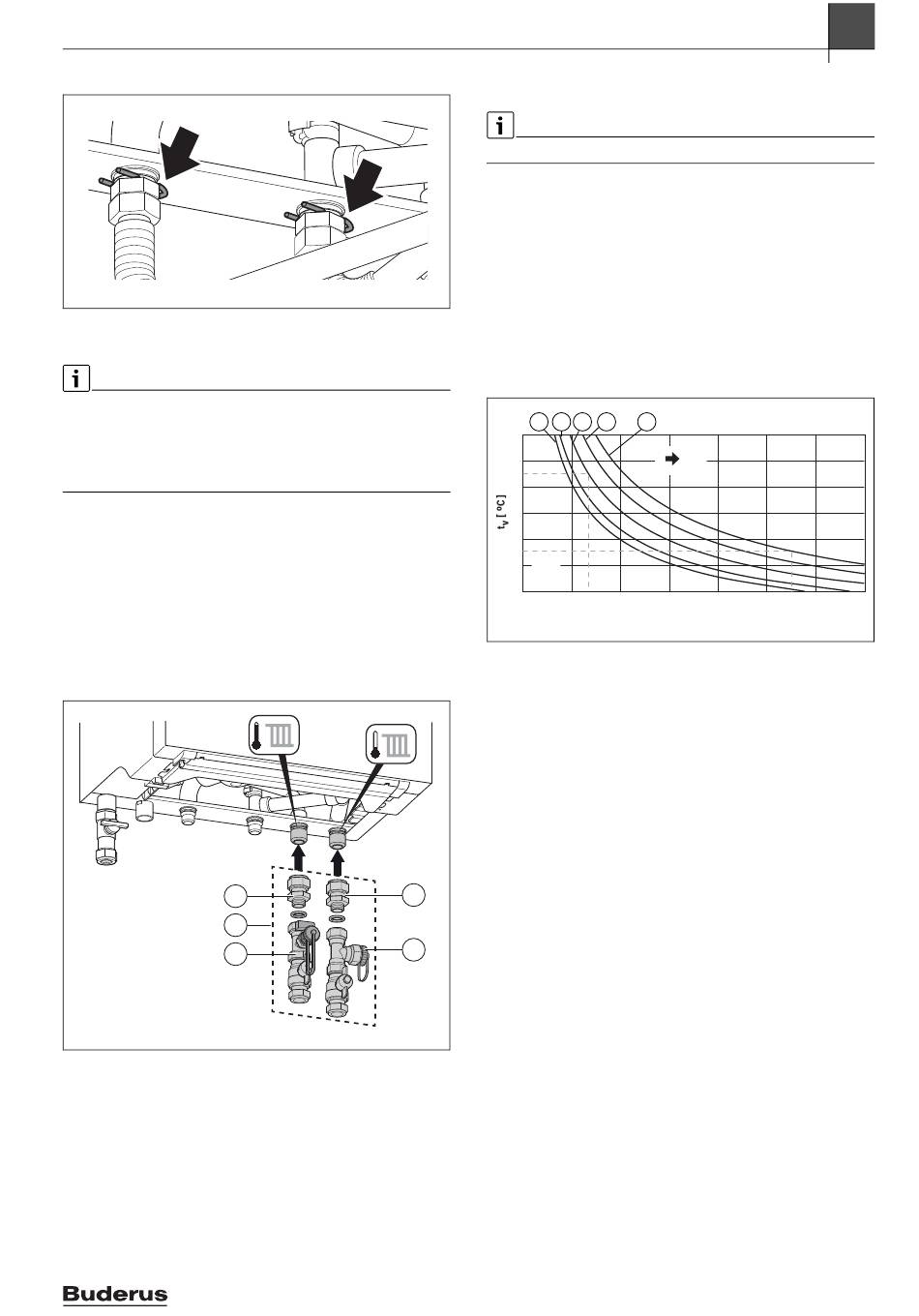

▶ Kontrollieren, ob die Haltefedern korrekt eingerastet sind.
Bild 22 Kontrolle der Rohrverbindungen
5.5.4

Anschluss der Heizwasserrohrverbindungen

Zum Schutz der gesamten Anlage empfehlen wir den Einbau eines Was-
serfilters in das Rücklaufrohr. Bei Anschluss des Geräts an eine ältere
Heizungsanlage ist der Einbau erforderlich.
▶ Unmittelbar vor und nach dem Wasserfilter einen Wartungshahn für
die Filterreinigung einbauen.
Ein Bypass in der Heizungsanlage ist nicht erforderlich.
▶ Wenn eine Verbindung von Ø 28 mm auf G 1" hergestellt wird, kann
die mitgelieferte Klemmringverschraubung [1] verwendet werden.
▶ Empfehlung: Für die Wartung und Instandhaltung im Vor- und Rück-
lauf je einen Wartungshahn [2, 3] (Zubehör Heizkreisanschluss) ein-
bauen.
▶ Vorlaufrohr mit eingelegter Gummidichtung spannungsfrei am An-
schluss für den Heizungsvorlauf [2] montieren.
▶ Rücklaufrohr mit eingelegter Gummidichtung spannungsfrei am An-
schluss für den Heizungsrücklauf [3] montieren.
1
4
2
Bild 23 Anschluss der Heizwasserrohre am Gerät
[1] Klemmringverschraubung Ø 28 mm auf G 1"
[2] Wartungshahn (Heizungsvorlauf)
[3] Wartungshahn (Heizungsrücklauf)
[4] Heizkreisanschluss-Satz mit Füll- und Entleerhahn (Zubehör)
Logamax plus – 6720888876 (2020/10)
5.5.5 Größe des Ausdehnungsgefäßes prüfen (Zubehör Hei-
zungsausdehnungsgefäß 14 l)
Zubehör Heizungsausdehnungsgefäß nicht möglich bei 50 kW Geräten.
Das folgende Diagramm ermöglicht die überschlägige Schätzung, ob das
Heizungsausdehnungsgefäß 14 l ausreicht oder ein anderes bzw. zusätz-
liches Ausdehnungsgefäß benötigt wird (nicht für Fußbodenheizung).
Für die gezeigten Kennlinien wurden folgende Eckdaten berücksichtigt:
• 1 % Wasservorlage im Ausdehnungsgefäß oder 20 % des Nennvolu-
mens im Ausdehnungsgefäß
0010023354-001
• Arbeitsdruckdifferenz des Sicherheitsventils von 0,5 bar, entspre-
chend DIN 3320
• Vordruck des Ausdehnungsgefäßes entspricht der statischen Anla-
genhöhe über dem Heizgerät.
• maximaler Betriebsdruck: 3 bar.
5 4
90
80
70
60
50
40 A
30
0
Bild 24 Kennlinien des Ausdehnungsgefäßes, Heizungsausdehnungsge-
fäß 14 l
[1] Vordruck 0,5 bar
[2] Vordruck 0,75 bar (Grundeinstellung)
[3] Vordruck 1,0 bar
[4] Vordruck 1,2 bar
[5] Vordruck 1,3 bar
[A] Arbeitsbereich des Ausdehnungsgefäßes
[B] Zusätzliches Ausdehnungsgefäß erforderlich
[t ] Vorlauftemperatur
V
[V ] Anlageninhalt in Litern
A
▶ Im Grenzbereich [A]: Genaue Gefäßgröße nach DIN EN 12828 ermit-
teln.
1
▶ Wenn der Schnittpunkt rechts neben der Kurve liegt [B]: Zusätzliches
Ausdehnungsgefäß installieren.
5.5.6

Anschluss des Sicherheitsventils

3
Der Einbau eines bauseitigen Überströmventils ist nicht erforderlich, da
im Gerät bereits ein Überströmventil eingebaut ist.
5.5.7

Heizwasserzirkulation

Ein Bypass in der Heizungsanlage ist nicht erforderlich.
0010023355-001
3 2 1
B
100 200 300 400
V [ l ]
A
5
Installation
500 600 700
0010021309-001
