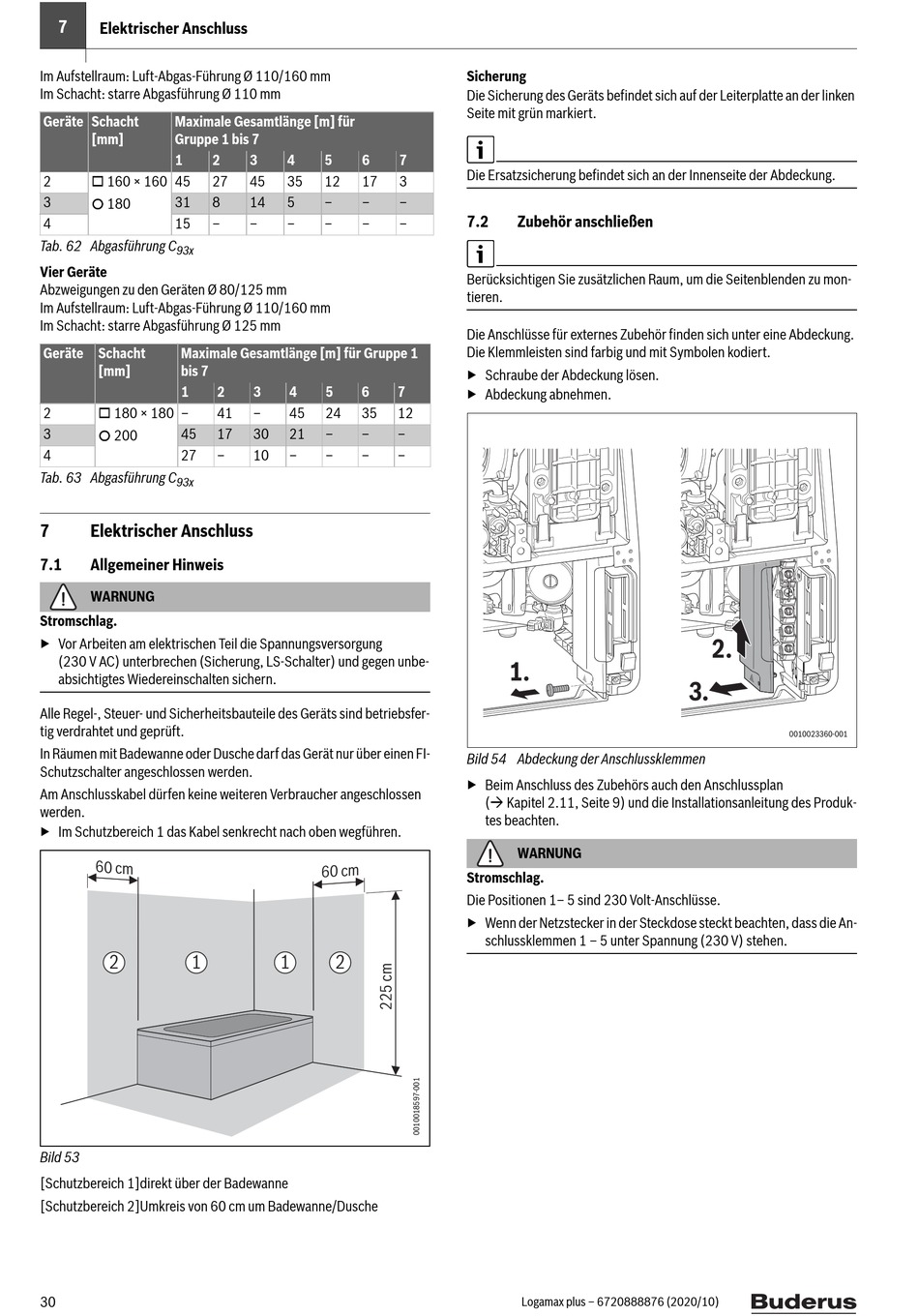

Elektrischer Anschluss

Im Aufstellraum: Luft-Abgas-Führung Ø 110/160 mm
Im Schacht: starre Abgasführung Ø 110 mm
Geräte Schacht
Maximale Gesamtlänge [m] für
[mm]
Gruppe 1 bis 7
1
2
 160 × 160
2
45
27
3
31
8
 180
4
15
Tab. 62 Abgasführung C
93x
Vier Geräte
Abzweigungen zu den Geräten Ø 80/125 mm
Im Aufstellraum: Luft-Abgas-Führung Ø 110/160 mm
Im Schacht: starre Abgasführung Ø 125 mm
Geräte Schacht
Maximale Gesamtlänge [m] für Gruppe 1
[mm]
bis 7
1
 180 × 180
2
3
 200
45
4
27
Tab. 63 Abgasführung C
93x
7
Elektrischer Anschluss
7.1

Allgemeiner Hinweis

WARNUNG
Stromschlag.
▶ Vor Arbeiten am elektrischen Teil die Spannungsversorgung
(230 V AC) unterbrechen (Sicherung, LS-Schalter) und gegen unbe-
absichtigtes Wiedereinschalten sichern.
Alle Regel-, Steuer- und Sicherheitsbauteile des Geräts sind betriebsfer-
tig verdrahtet und geprüft.
In Räumen mit Badewanne oder Dusche darf das Gerät nur über einen FI-
Schutzschalter angeschlossen werden.
Am Anschlusskabel dürfen keine weiteren Verbraucher angeschlossen
werden.
▶ Im Schutzbereich 1 das Kabel senkrecht nach oben wegführen.
6 0 cm
2
1
Bild 53
[Schutzbereich 1]direkt über der Badewanne
[Schutzbereich 2]Umkreis von 60 cm um Badewanne/Dusche
30
3
4
5
6
45
35
12
17
14
5
2
3
4
5
6
41
45
24
35
17
30
21
10
6 0 cm
1
2
Sicherung
Die Sicherung des Geräts befindet sich auf der Leiterplatte an der linken
Seite mit grün markiert.
7
Die Ersatzsicherung befindet sich an der Innenseite der Abdeckung.
3
7.2
Zubehör anschließen
Berücksichtigen Sie zusätzlichen Raum, um die Seitenblenden zu mon-
tieren.
Die Anschlüsse für externes Zubehör finden sich unter eine Abdeckung.
Die Klemmleisten sind farbig und mit Symbolen kodiert.
▶ Schraube der Abdeckung lösen.
7
▶ Abdeckung abnehmen.
12
1.
Bild 54 Abdeckung der Anschlussklemmen
▶ Beim Anschluss des Zubehörs auch den Anschlussplan
( Kapitel 2.11, Seite 9) und die Installationsanleitung des Produk-
tes beachten.
WARNUNG
Stromschlag.
Die Positionen 1– 5 sind 230 Volt-Anschlüsse.
▶ Wenn der Netzstecker in der Steckdose steckt beachten, dass die An-
schlussklemmen 1 – 5 unter Spannung (230 V) stehen.
