Betrieb vorbereiten

3 Betrieb vorbereiten
3.1 Übersicht der Anschlüsse
3 4 5 6
2
8
9
1

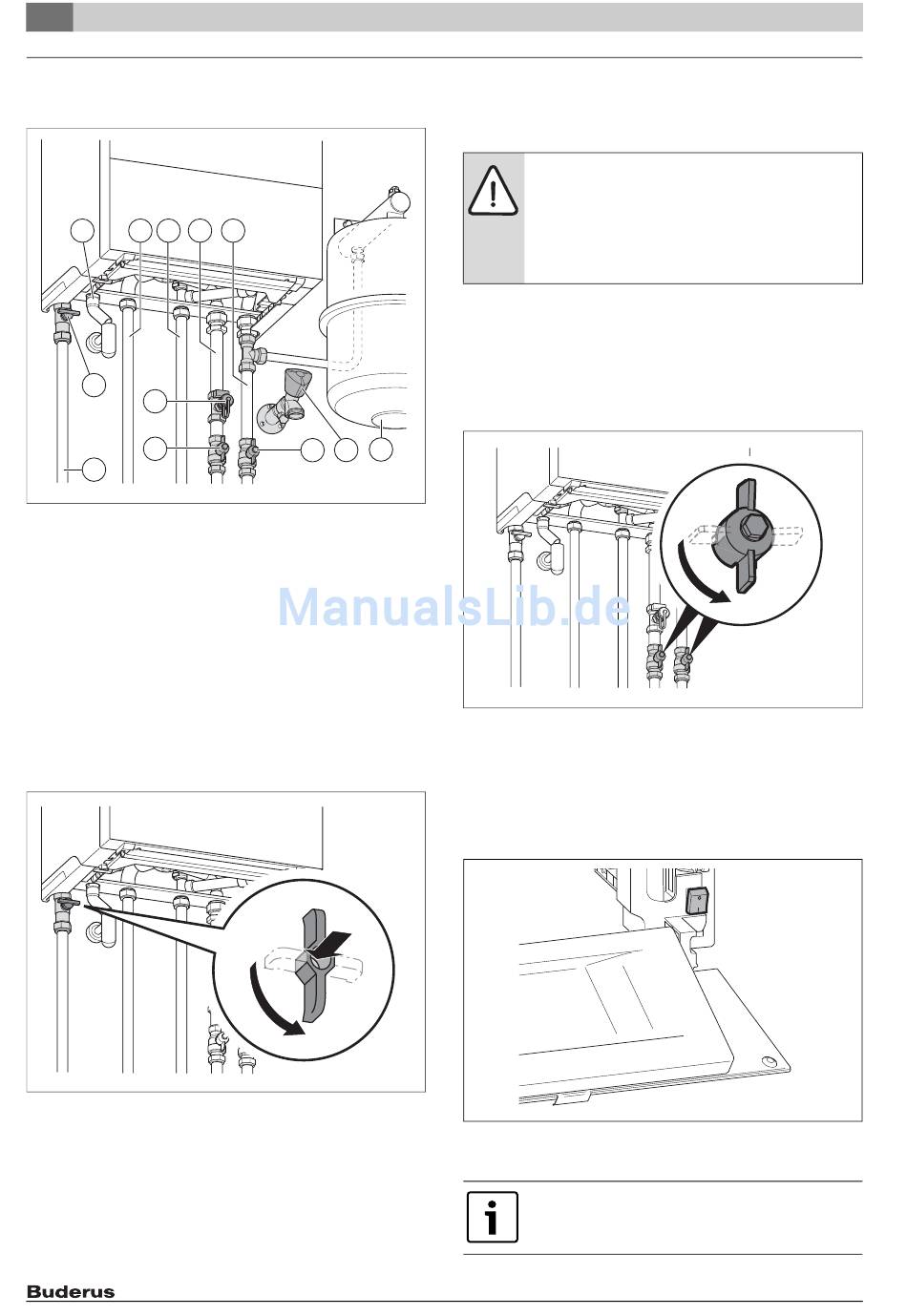

Bild 1 Anschlusszubehör (Beispiel)
[1 ] Gasleitung
[2] Gashahn
[3] Ablauf
[4] Speichervorlaufrohr (nicht beim GB192-50i)
[5] Speicherrücklaufrohr (nicht beim GB192-50i)
[6] Vorlaufrohr
[7] Rücklaufrohr
[8] Füll- und Entleerhahn
[9] Heizungsvorlaufhahn
[10] Heizungsrücklaufhahn
[11] Füllhahn
[12] Ausdehnungsgefäß
3.2 Gashahn öffnen
Bild 2 Gashahn (Beispiel)
▶ Griff drücken und nach links bis zum Anschlag drehen.
6
7
11 12
10
6720813063-10.1TD
1.
2.
6720813063-12.1TD
3.3 Warmwasserspeicher füllen
(Nur beim Logamax plus GB192-30 T40 S iW H.)
HINWEIS: Geräteschäden.
Vor dem Einschalten des Geräts muss die Heizungsanla-
ge gefüllt werden, da sonst die Pumpe trocken laufen
kann.
▶ Die Warmwasserspeicher für die Heizungsanlage fül-
len.
▶ Warmwasserhahn öffnen.
▶ Heizungsrücklauf öffnen.
▶ Warmwasserhahn geöffnet lassen, bis der Warmwasserspeicher
gespült ist und keine Luft mehr im Wasser vorhanden ist.
▶ Warmwasserhahn schließen.
3.4 Heizungsvorlauf- und Heizungsrücklaufhahn öffnen
Bild 3 Heizungsvorlauf- und Heizungsrücklaufhahn (Beispiel)
▶ Wenn vorhanden, Heizungsvorlauf- und Heizungsrücklaufhahn so
öffnen, dass die Hähne mit den Rohren ausgerichtet sind.
3.5 Gerät einschalten
▶ Abdeckung nach vorne falten.
▶ Den Ein/Aus-Schalter in die Stellung "1" schalten.
Bild 4 Betrieb Ein/Aus-Schalter
▶ Abdeckung zurückfalten.
Wenn im Display SIPHONFÜLLBETRIEB angezeigt wird,
ist das Siphonfüllprogramm für 15 Minuten aktiv.
Der Kondensatsiphon im Gerät wird gefüllt.
Logamax plus GB192 i – 6720813067 (2016/01)
