2.6 Produktübersicht
2.6.1

GB192 i

A

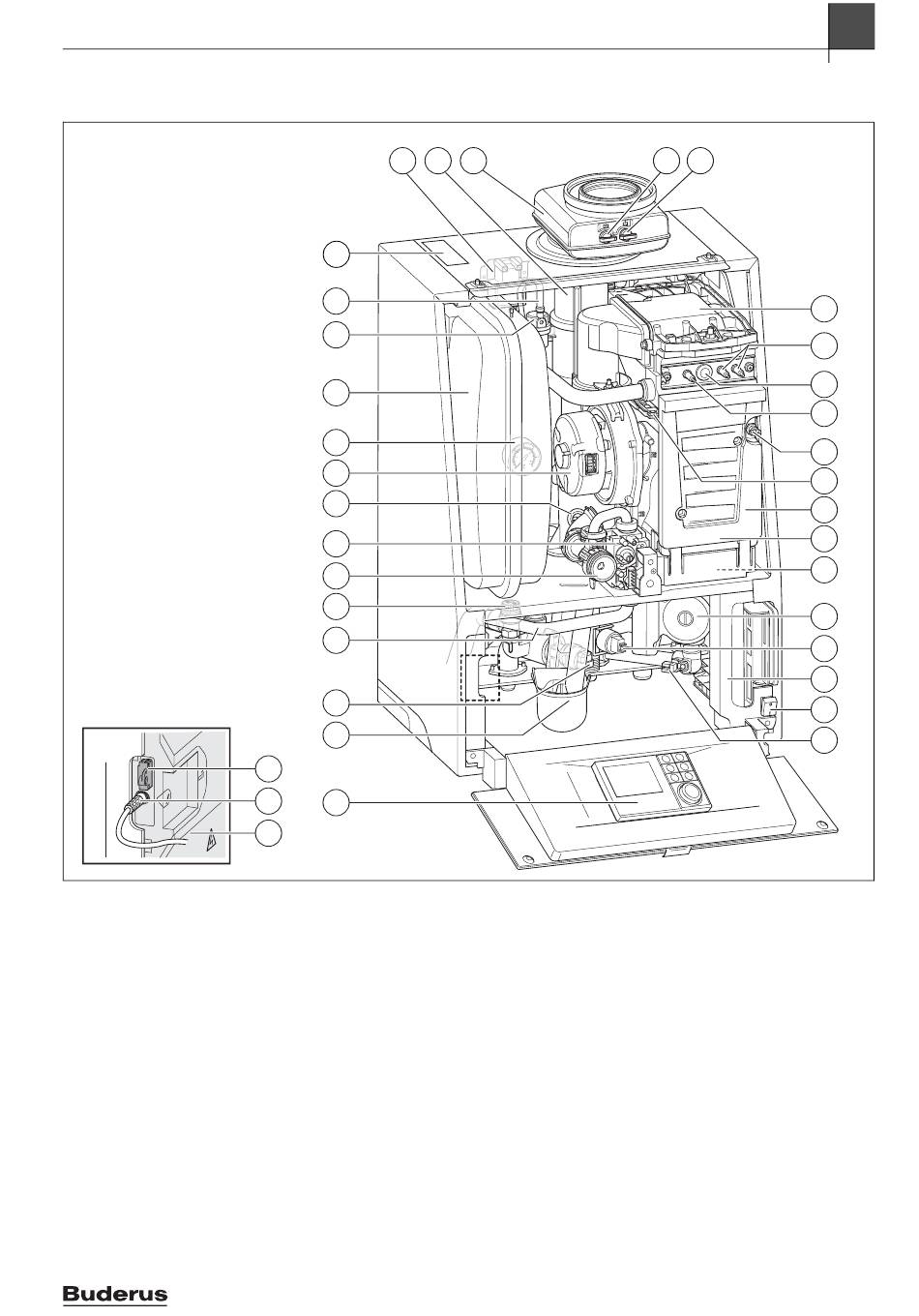

Bild 3 GB192 i
[1] Steckplatz für Bedieneinheit (Bedieneinheit nicht im Lieferum-
fang enthalten)
[2] Kondensatsiphon
[3] 3-Wege-Ventil (15 i/25 i/35 i/30 iT40S)
[4] Gasleitung
[5] Sicherheitsventil
[6] Gas-Einstelldüse
[7] Gasarmatur
[8] Abgastemperaturbegrenzer
[9] Gebläse
[10] Manometer
[11] Ausdehnungsgefäß (Zubehör)
[12] Automatischer Entlüfter
[13] Entlüftungsschlauch
[14] Typschild
[15] Zündtrafo
[16] Abgasrohr
[17] Konzentrischer Abgasadapter
[18] Abgasmessstutzen
Logamax plus – 6720888876 (2020/10)
15 16
14
13
12
11
10
9
8
7
6
5
4
3
2
34
35
1
36
17
A
[19] Verbrennungsluft-Messstutzen
[20] Brennerdeckel
[21] Zündelektrode
[22] Schauglas
[23] Überwachungselektrode
[24] Sicherheitstemperaturbegrenzer STB
[25] Vorlauftemperaturfühler
[26] Wärmeblock
[27] Wärmeblock-Prüföffnung
[28] Kondensatwanne
[29] Heizungspumpe
[30] Druckfühler
[31] Klemmleiste
[32] Schalter Ein/Aus
[33] Rücklauftemperaturfühler
[34] Kodierstecker
[35] Kommunikationsmodul Anschluss
[36] Brennerautomat
Angaben zum Produkt
18 19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
