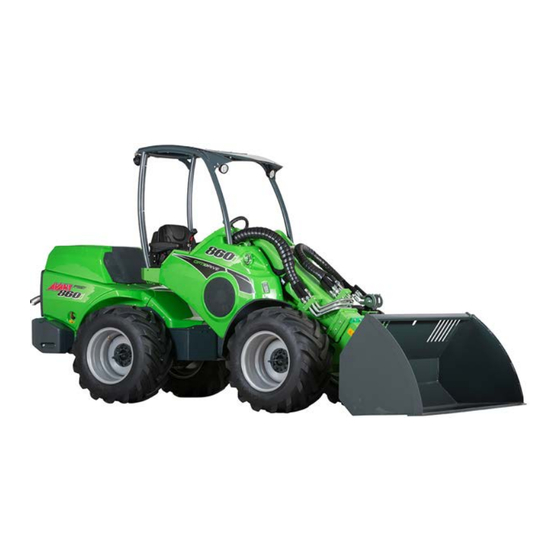

AVANT 860i Stage V Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 860i Stage V:
Inhaltsverzeichnis

Werbung

Quicklinks

Deutsch
Bedienungsanleitung
2020-
www.avanttecno.com
A439946 2020 2 DE 2020-

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AVANT 860i Stage V

Inhaltszusammenfassung für AVANT 860i Stage V

  • Seite 1 Deutsch Bedienungsanleitung 2020- www.avanttecno.com A439946 2020 2 DE 2020-...

  • Seite 2: Inhaltsverzeichnis

    Avant 860i 2020 2 INHALTSVERZEICHNIS Zusätzliche Anschlüsse für Zusatzhydraulik, vorne und hinten ................68 Sitz – Sicherheitsgurt und Sitzeinstellung ......70 EINFÜHRUNG ............. 3 Scheinwerfer................72 Vorwort ..................3 Kabinen (Option) ..............74 Stellen Sie sicher, dass alle relevanten Handbücher BEDIENUNGSHINWEISE ..........

  • Seite 3: Einführung

    Einführung Vorwort AVANT TECNO OY bedankt sich bei Ihnen für das Vertrauen in unsere Produkte und den Kauf dieses AVANT- Laders. Sie sind das Ergebnis unserer langjährigen Erfahrung bei der Konstruktion und dem Bau von kompakten Multifunktionsladern. Wir bitten Sie, die vorliegende Bedienungsanleitung vor Inbetriebnahme sorgfältig zu lesen.

  • Seite 4: Stellen Sie Sicher, Dass Alle Relevanten Handbücher Verfügbar Sind

    Ersatzteilen haben oder wenn es Probleme mit dem Betrieb Ihres Laders oder dessen Anbaugeräte gibt. Bewahren Sie diese Bedienungsanleitung stets mit dem Lader auf. Bei Verlust wenden Sie sich bitte an Ihren AVANT Servicepartner. Achten Sie auch darauf, dieses Handbuch bei Änderung des Besitzes oder Weiterverkauf an den neuen Eigentümer weiterzugeben.

  • Seite 5: Verwendungszweck

    Sicherheit hat Vorrang Verwendungszweck Der AVANT 860i ist ein gelenkiger Kompaktlader, der sowohl für den privaten als auch für den professionellen Einsatz konzipiert und hergestellt wurde. Der Lader kann mit den von AVANT TECNO OY angebotenen Anbaugeräten ausgestattet werden und damit für die unterschiedlichsten Arbeiten eingesetzt werden. Wegen dieser multifunktionalen Beschaffenheit des Laders und den verschiedenen Anbaugeräten und Aufgaben lesen...

  • Seite 6: Qualifikation Des Bedieners

    Informationen kontaktieren Sie bitte Ihren AVANT-Händler. Versionen dieses Handbuchs AVANT verfolgt eine Politik der kontinuierlichen Weiterentwicklung. Aktualisierte Versionen des Handbuchs ersetzen dessen vorangegangene Versionen, sofern das Jahr auf dem Cover mit dem Originalhandbuch übereinstimmt. Sie können das neueste Handbuch von Ihrem Partner anfordern. Manche Eigenschaften oder technischen Details in diesem Handbuch können ohne Vorankündigung geändert werden.

  • Seite 7: Avant Warranty

    Sicherheit hat Vorrang Avant warranty Die nachstehenden Gewährleistungsbedingungen gelten nur für den Lader AVANT 860i und nicht für die eventuell damit verwendeten Anbaugeräte. Alle Reparaturen oder Umbauten, die während der Gewährleistungszeit ohne die vorherige Genehmigung durch AVANT TECNO OY durchgeführt werden heben die Gewährleistung auf.

  • Seite 8: Sicherheit Hat Vorrang

    Sicherheit hat Vorrang Avant 860i Sicherheit hat Vorrang Ein unsachgemäßer oder fahrlässiger Umgang mit dem Lader kann zu schweren Unfällen führen. Machen Sie sich mit der korrekten Verwendung des Laders vertraut, bevor Sie den Lader bedienen. Stellen Sie sicher, diese Bedienungsanleitung sowie alle...
  • Seite 9 Zweck konzipierten können, oder wenn anderen Anbaugerät zulässig: der AVANT Leguan 50 medizinischen Gründen nicht in der Lage sind, Arbeitsbühne. Befolgen Sie die Anweisungen das Gerät zu bedienen. in der Bedienungsanleitung des Leguan 50 Anbaugeräts.
  • Seite 10 Sicherheit hat Vorrang Avant 860i Quetschgefahr durch Gefahr durch herabfallende Bewegungen Laders – Gegenstände. Kippen Sie das Ziehen Sie die Feststellbremse WARNUNG Anbaugerät niemals zurück, wenn an, bevor Sie in der Nähe des WARNUNG es hoch angehoben ist. Arbeiten Laders arbeiten. Beachten Sie...
  • Seite 11 Avant 860i Sicherheit hat Vorrang Quetschpunkte – Vermeiden Sie Sicherheitsgurt ein Einklemmen zwischen dem Legen Sie bei der Verwendung Laderrahmen sowie zwischen WARNUNG Laders stets Lader und Wänden – Halten Sie Sicherheitsgurt alle Körperteile innerhalb des Sicherheitsgurt hält Sicherheitsrahmens.Die ROPS-Bereich, falls der Lader...

  • Seite 12: Heiße Abgase

    Sicherheit hat Vorrang Avant 860i Erstickungsgefahr – Sorgen Sie für Heiße Abgase eine Belüftung. Extrem heiße Abgase Erstickungsgefahr – Sorgen Sie Auspuffrohr – Parken für eine Belüftung. Motorabgase während der Regeneration des GEFAHR enthalten unter anderem GEFAHR Partikelfilters niemals neben Schadstoffe wie Kohlenmonoxid einer Wand.

  • Seite 13: Hantieren Mit Schweren Lasten

    Avant 860i Sicherheit hat Vorrang Hantieren mit schweren Lasten  Beachten empfohlenen Reifendruck Seien Sie beim Hantieren mit und achten Sie auf den Seien beim Zustand der Reifen. WARNUNG schweren Lasten schweren Lasten un  Bei der Abschätzung der Anbaugeräten vorsichtig –...
  • Seite 14 Sicherheit hat Vorrang Avant 860i Lastsensorsystem: Umkippgefahr – Gelenkrahmen. Das Drehen des Knickgelenks Lader einem Lastsensorsystem ausgestattet. Dieses gibt ein akustisches Warnsignal kann zu einem Umkippen des WARNUNG ab und gleichzeitig leuchtet auf dem Armaturenbrett Laders auf abschüssigem Gelände eine Kontrollleuchte auf, wenn die Gefahr besteht,...

  • Seite 15: Betrieb Auf Unebenem Untergrund, Auf Hangneigungen Oder In Der Nähe Von Baugruben

    Avant 860i Sicherheit hat Vorrang Betrieb auf unebenem Untergrund, Auf unebenem Boden: auf Hangneigungen oder in der Nähe Besondere Vorsicht ist geboten, wenn die Maschine von Baugruben abschüssigen Gelände oder Hängen eingesetzt wird. Vorsichtig fahren, besonders auf Umkippgefahr unebenem abschüssigen,...
  • Seite 16 Sicherheit hat Vorrang Avant 860i Wenn Sie den Lader auf unebenem Gelände Unebener Boden kann bedienen, muss Folgendes beachtet werden: Umkippen des Laders führen –  Arbeiten Sie mit schweren Lasten Gefahr schweren nur auf ebenem Gelände. Das GEFAHR Anheben einer Last oder das Verletzungen oder Tod.Stabilität,...

  • Seite 17: Sicherheits- Und Schutzausrüstung

    Avant 860i Sicherheit hat Vorrang  In Abhängigkeit der Arbeit und des Sicherheits- und Schutzausrüstung Arbeitsbereichs könnte auch eine Atemschutzmaske oder eine Tragen Sie sachgemäße und sichere Arbeits- und andere Vorrichtung zur Filtration Schutzkleidung (PPE). der eingeatmeten Luft erforderlich ...

  • Seite 18: Sicherheits-Überrollbügel (Rops) Und Sicherheitsdach (Fops)

    Servicetechnikern überlassen werden. Jedwede Modifizierung an dieser Maschine muss im Voraus Vertriebs- oder Servicepartner. von einem autorisierten Avant-Vertreter genehmigt Verwenden immer werden. Wenn Sie den Lader oder das Anbaugerät modifizieren, könnte dies gefährlich werden und zu Sicherheitsgurt, schweren oder gar tödlichen Verletzungen führen.

  • Seite 19: Arbeiten In Der Nähe Von Stromleitungen

    Avant 860i Sicherheit hat Vorrang Arbeiten in der Nähe von Sicherheit beim Graben Stromleitungen Bei Aushub- und Baggerarbeiten können erdverlegte Stromkabel freigelegt werden. einigen Anbaugeräten ist es auch möglich, dass der Lader Stromschlaggefahr – Halten Sie mit elektrischen Freileitungen in Kontakt gerät, sich von Stromkabeln fern.

  • Seite 20: Elektrosystem Und Handhabung Der Batterie

    Sicherheit hat Vorrang Avant 860i Elektrosystem und Handhabung der Batterie Geben Sie beim Hantieren mit der Batterie stets Bleibatterien erzeugen während Acht. Beachten unten angegebenen Aufladens entflammbare Sicherheitsanweisungen. Die Batterie des 12-Volt- und explosive Gase. Stellen Sie Elektrosystems des Laders befindet sich unter einer...
  • Seite 21 Avant 860i Sicherheit hat Vorrang Brandschutz Wenn Sie mit der Batterie hantieren, muss Folgendes beachtet werden: Reinigen Sie den Lader, um die Ablagerung  brennbarer Stoffe wie Staub, Laub, Heu, Stroh usw. Die Batterie enthält korrosive Schwefelsäure, die zu vermeiden.

  • Seite 22: Batteriehauptschalter

    Sicherheit hat Vorrang Avant 860i Batteriehauptschalter Der Lader ist mit einem Batteriehauptschalter ausgerüstet. Schalter befindet sich im hinteren Bereich des Laders, auf der rechten Seite. Schalten Sie den Hauptstrom immer aus, bevor Sie den Lader unbeaufsichtigt lassen und Wartungs- oder Inspektionsarbeiten durchführen. Ziehen Sie Schlüssel,...

  • Seite 23: Beschreibung Des Laders

    Kontaktdaten Notieren Sie die Seriennummer und Herstellungswoche Ihres Laders und halten Sie diese bereit, wenn Sie mit Ihrem Händler oder dem AVANT-Servicepartnern kommunizieren. Die Angabe der Seriennummer und der Herstellungswoche ermöglicht es, die richtigen Ersatzteile für Ihren Lader zu identifizieren.
  • Seite 24 Beschreibung des Laders Avant 860i Typenschild des Laders: Das Typenschild des Laders befindet sich bei Maschinen mit ROPS-Dach und Kabine L in der Nähe des Lenkrads. Bei Ladern, die mit einer Kabine ausgestattet sind, befindet sich das Typenschild in der Nähe der Fahrpedale.

  • Seite 25: Hauptbauteile Des Laders

    Avant 860i Beschreibung des Laders Hauptbauteile des Laders Die folgende Abbildung zeigt die Hauptbauteile des Laders. Diese allgemeinen Teile sind unabhängig vom Kabinentyp gleich. 1. Vorderwagen 6. Anschluss Zusatzhydraulik Vorderwagen montiert sind: Fahrersitz, Die Hydraulikschläuche von hydraulisch betriebenen Bediensteuerungen, Hydraulikregelventile, Anbaugeräten werden an diesem Auslass mit dem...

  • Seite 26: Schilder Und Aufkleber

    Stellen Sie sicher, dass die folgenden Schilder und Aufkleber sauber, unbeschädigt und lesbar angebracht sind. Ist einer dieser Aufkleber beschädigt, unlesbar oder nicht mehr WARNUNG vorhanden, muss er unverzüglich ersetzt werden. Neue Schilder oder Aufkleber erhalten Sie bei Ihrem AVANT-Vertriebs- und Servicepartner.

  • Seite 27: Aufkleber

    Avant 860i Beschreibung des Laders Tabelle 2 – Liste der Sicherheitsaufkleber und Markierungen auf dem Lader Aufkleber Sicherheitsmeldung Position Auf dem Paneel unterhalb des Lenkrads Produktnummer A414690 WARNUNG  Führen Sie vor der Inbetriebnahme stets eine tägliche Inspektion der Maschine durch.
  • Seite 28 Beschreibung des Laders Avant 860i Produkt Aufkleber Standort Meldung nummer Hubarm, auf beiden A417273 GEFAHR Seiten (2 Stk.) Das Absenken des Laderhubarms kann zu schweren oder gar tödlichen Quetschverletzungen führen. Halten Sie sich vom Gefahrenbereich des Laders und dessen Anbaugeräte fern.
  • Seite 29 Avant 860i Beschreibung des Laders Tabelle 3 – Sicherheitsaufkleber im Motorraum Produkt Aufkleber Standort Meldung nummer Motorraum, am A417272 GEFAHR Kühlmittelbehälter Verbrennungsgefahr durch Austritt von heißem Dampf und kochendem Wasser – Öffnen Sie den Kühlmittelbehälter niemals bei heißem Motor. Das Kühlsystem steht unter Druck. Das Öffnen des Kühlmittelbehälterdeckels...
  • Seite 30 Beschreibung des Laders Avant 860i Tabelle 4 – Zusätzliche Aufkleber auf Ladern mit Kabine Produkt Aufkleber Standort Meldung nummer Bei Kabine GT: A420044 NOTAUSSTIEG Rechtes Verwenden Sie den Fensterhammer, Fenster um das Glas einzuschlagen. Stellen Sie sicher, dass der Sicherheitshammer im Notfall zur Verfügung steht.
  • Seite 31 Avant 860i Beschreibung des Laders Tabelle 5 – Informationsaufkleber Produkt Aufkleber Standort Meldung nummer ROPS- A437160 ROPS/FOPS-Zulassung, auf Ladern Überrollbü mit ROPS-Überrollbügel oder Kabine gel, innen L. Für Kabine GT siehe Aufkleber innerhalb der Kabine. Rechtes A43600 Schalldruckpegel 88 dB(A) am...

  • Seite 32: Technische Daten

    Beschreibung des Laders Avant 860i Technische Daten Abmessungen Höhe und Breite Allgemeine Reifen Breite Höhe Mit Standardrädern Abmessungen 380/55-17” TR 1490 mm 2200 mm Länge 3395 mm Breite 1.490 mm (mit Standardreifen) Höhe mit Kabine Höhe 2.200 mm (mit Standardreifen) Höhe mit Kabine GT...

  • Seite 33: Allgemeine Informationen

    Avant 860i Beschreibung des Laders Allgemeine Informationen AVANT 860i Modell Stufe V Erdbaumaschine/Lader/ Kategorie Kompaktlader EN ISO 6165 Produktnummer A436009 Fahrantrieb hydrostatisch, 2 Geschwindigkeitsbereiche Kipplast ISO 14397-1 1900 kg Last auf einer Palette, vom Boden angehoben Fahrbare Nutzlast Siehe Seite 45 Max.

  • Seite 34: Informationen Zur Emissionskontrolle

    Es dürfen nur die angegebenen Brennstoffe und Öle verwendet werden. Der Motor muss gemäß dem Wartungsplan gewartet werden. Emissionswert, AVANT 860i Stufe V Diese Version des AVANT 860i erfüllt die Emissionsnormen von EU 1628/2016 Stufe V. Für Lader, die andere Emissionsnormen erfüllen, wenden Sie sich bitte an Ihren lokalen AVANT-Händler.

  • Seite 35: Motorenölanforderungen

    Verstopfen des Abgaskatalysators sowie zur Nichterfüllung von Emissionsvorschriften führen. Kraftstoffanforderungen Verwenden Sie mit dem AVANT 860i nur Dieselkraftstoff mit ultraniedrigem Schwefelgehalt. Verwenden Sie nur den korrekten Kraftstofftyp. Die Verwendung anderer Kraftstofftypen könnte den Motor beschädigen. Verwenden Sie keinen schmutzigen oder wasserhaltigen Dieselkraftstoff, da dies zu schweren Motorschäden führt.

  • Seite 36: Bereifung

    Reifenluftdruck wirkt sich auf die höchstzulässige Geschwindigkeit des Reifens bzw. auf die Tragkraft aus. Halten Sie den Reifendruck im Bereich des empfohlenen Drucks. Verwenden Sie Reifen- und Felgenmodelle, die von AVANT empfohlen werden, um sicherzustellen, dass die Reifen die Anforderungen an Dimension, Belastung und Geschwindigkeit für dieses Ladermodell erfüllen.

  • Seite 37: Reifen Mit Ballast

    Avant 860i Beschreibung des Laders Ölfluss Zusatzhydraulik Reifen mit Ballast nachfolgende Grafik zeigt Manche Reifen können einem speziellen Ausgangsströmung Zusatzhydraulik schweren Schaum gefüllt werden, unterschiedlichen Motordrehzahlen Zusatzgewicht fungiert. Die mit Ballast gefüllten Einstellung mit einer Pumpe ist mit gestrichelter Linie...

  • Seite 38: Wahlschalter Für 1 Und 2 Pumpen

    Beschreibung des Laders Avant 860i Wahlschalter für 1 und 2 Pumpen Dieser Schalter beeinflusst auch Geschwindigkeit Manche Anbaugeräte benötigen einen hohen Teleskopfunktion des Hubarms. Hydraulikölstrom, damit das Anbaugerät effizient arbeiten kann. Lader zwei Gefahr durch ausgeworfene Zusatzhydraulikpumpen ausgestattet: Beide Pumpen sind immer in Betrieb.

  • Seite 39: Hubkraft

    Avant 860i Hubkraft Hubkraft Unter der Kipplast versteht man jene Last, bei der Die Tragfähigkeit und die Stabilität des Laders die Hinterreifen den Kontakt mit dem Boden verlieren sind am höchsten, wenn: und der Lader beginnt nach vorne zu kippen. Ein ...
  • Seite 40 Hubkraft Avant 860i Abschätzen der Tragfähigkeit des Laders diesem Handbuch wird Kipplast unterschiedlich dargestellt:  Lastdiagramm  Lastdiagramm mit Palettengabeln  ROC-Tabelle (auch als Aufkleber auf dem Lader) Überall sind dieselben Informationen über die Kipplast Laders angegeben, jedoch unterschiedliche Weise und mit anderen Details. Die Informationen sollen Ihnen dabei helfen, eine Überschreitung der Kipplast mit einem Anbaugerät...

  • Seite 41: Lastanzeige

    Avant 860i Hubkraft Umkippgefahr – Beachten Sie Lastanzeige die Warnung der Lastanzeige. Lader einem Lastsensorsystem Wenn Warnung WARNUNG ausgestattet. Bei Annäherung an die Kipplast gibt Lastanzeige ausgelöst wird, das System eine akustische Warnung ab und eine besteht die Gefahr, dass der Lader rote Anzeige leuchtet auf dem Armaturenbrett auf.

  • Seite 42: Kipplast - Lasttabelle

    Hubkraft Avant 860i Kipplast – Lasttabelle Die Lasttabellen helfen Ihnen dabei, das Gewicht der Vermeiden Sie eine Überladung Last abzuschätzen, die mit dem Lader angehoben des Laders – Machen Sie sich werden kann, ohne auf festem, stabilem Untergrund mit der Hubkraft des Laders umzukippen.
  • Seite 43 Avant 860i Hubkraft Lastdiagramm – 860i 860i 2350* 1670 1470 1270 1070 +180 kg 2100* 1490 1320 1140 960 1810* 1.280 1130 970 Einheiten: Alle Werte in der Tabelle sind in Kilogramm angegeben. * Diese Werte geben die maximale Last nur in Bezug auf die Kipplast des Laders an.

  • Seite 44: Kipplast - Lastdiagramm

    Hubkraft Avant 860i Kipplast – Lastdiagramm Lastdiagramm Lastdiagramm 860i Anhand dieses Diagramms kann die Tragfähigkeit des Laders gemäß dem Abschnitt zwischen dem Schwerpunkt der Last und der Vorderachse des Laders ermittelt werden. Das Diagramm bezieht sich nur auf die Vorwärtsstabilität, nicht auf die maximal verfügbare Hubkraft.

  • Seite 45: Fahrbare Nutzlast

    Avant 860i Hubkraft Fahrbare Nutzlast Der nebenstehende Aufkleber zeigt eine Kipplast- Aufkleber A437268 der fahrbaren Nutzlast Tabelle und die errechnete fahrbare Nutzlast ROC (Rated Operating Capacity), anhand derer sich feststellen lässt, welche Last der Lader sicher aufnehmen kann. Der Aufkleber ist auch vom Fahrersitz aus sichtbar.

  • Seite 46: Schätzung Der Tatsächlichen Hubkraft

    Hubkraft Avant 860i Schätzung der tatsächlichen Hubkraft Die tatsächliche Kipplast und die Stabilität des Laders hängen von zahlreichen Faktoren ab, die Sie berücksichtigen müssen, wenn Sie mit schweren Lasten oder Anbaugeräten hantieren. In der nachfolgenden Tabelle sind zahlreiche Faktoren aufgelistet, die die Stabilität des Laders beeinflussen.

  • Seite 47: Steuerungen Und Optionen Des Laders

    Avant 860i Steuerungen und Optionen des Laders Steuerungen und Optionen des Laders In diesem Kapitel werden die Positionen und Funktionen der Bedienelemente des Laders beschrieben. Die Positionen und Funktionen der Bedienelemente können bei unterschiedlichen Modellen und Kabinenversionen leicht voneinander abweichen. Auf den folgenden Seiten finden Sie Informationen über die Steuerungen und Optionen des Laders.

  • Seite 48: Übersicht Der Steuerungen

    Steuerungen und Optionen des Laders Avant 860i Übersicht der Steuerungen 860i ROPS Referenz Seite Armaturenbrett Zündschloss Hupenschalter Kontrollleuchten Schalter am Armaturenbrett Multifunktions-Display Steuerhebel für die Zusatzhydraulik Steuerhebel für Hubarm und Schaufel 50 Steuerhebel des Teleskop-Hubarms Zusätzlicher Steuerhebel für die Zusatzhydraulik...

  • Seite 49: Schalter Am Armaturenbrett

    Avant 860i Steuerungen und Optionen des Laders Schalter am Armaturenbrett Die Anzahl der zusätzlichen Steuerschalter hängt davon ab, welche Optionen auf dem Lader installiert sind. Die Position und die Anordnung von Schaltern können sich von den in diesem Kapitel dargestellten unterscheiden.

  • Seite 50: Armaturenbrett

    Steuerungen und Optionen des Laders Avant 860i Armaturenbrett Auf dem Armaturenbrett auf der rechten Seite des Fahrersitzes sind das Display, Anzeigeleuchten und Schalter montiert, die Ihnen bei der Steuerung des Laders helfen. ROPS Schalter und Kontrollleuchten Schalter auf dem Armaturenbrett:...

  • Seite 51: Multifunktions-Display

    Wartung erfordert. Wenn diese Leuchte weiterhin leuchtet, stellen Sie den Batterietrennschalter auf AUS und wenden Sie sich an den AVANT- Kundendienst. Lastüberwachung Warnung: Anheben von zu In der grundlegenden Display-Ansicht angezeigt schweren Lasten. Siehe Seite 39. Diese Ansicht wird automatisch beim Start des Stoppsignal Laders angezeigt.

  • Seite 52: Dpf-Steuertasten

    Steuerungen und Optionen des Laders Avant 860i Hydrauliköltemperatur: Die Hintergrundfarbe der Display-Mitte stellt die Temperatur des Hydrauliköls dar. Ein roter Hintergrund zeigt an, dass das Hydrauliköl heiß ist. Wenn möglich, reduzieren Sie die Belastung des Hydrauliköls oder halten Sie an, damit das Hydrauliköl abkühlen kann.

  • Seite 53: Warnungen Und Symbole Auf Dem Display

    Halten Sie den Lader sofort ausgewählt. Siehe Seite an, um schwere Motorschäden zu vermeiden. Feststellbremse aktiviert Prüfen Sie den Motorölstand. Dieses Symbol weist darauf hin, dass AVANT Service kontaktieren die Feststellbremse aktiviert ist. Motorkühlmitteltemperatur Gelb X-Verriegelung EIN hoch Der Schalter der X-Verriegelung ist in...
  • Seite 54 Steuerungen und Optionen des Laders Avant 860i Englischsprachige Warn- und Informationsmeldungen auf dem Display Englischsprachiger Text auf dem Display: Übersetzung: ENGINE OIL PRESSURE LOW MOTORÖLDRUCK NIEDRIG AIR FILTER IS CLOGGED LUFTFILTER VERSTOPFT VOLTAGE LOW SPANNUNG NIEDRIG VOLTAGE HIGH SPANNUNG HOCH COOLANT TEMP HIGH KÜHLMITTELTEMPERATUR HOCH...

  • Seite 55: Steuerung Teleskophubarm, Zusatzhydraulik Und Anderer Funktionen

    Avant 860i Steuerungen und Optionen des Laders Steuerung Teleskophubarm, Zusatzhydraulik und anderer Funktionen Die meisten Funktionen des Laders werden je nach Modell über Bedienhebel auf der rechten Maschinenseite gesteuert: Hubarm- und Schaufelbewegungen, Zusatzhydraulik (Anbaugeräte), Motordrehzahl und zusätzliche Optionen oder Funktionen, die möglicherweise am Lader installiert wurden.

  • Seite 56: Bedienhebel Der Zusatzhydraulik (Für Hydraulisch Betriebene Anbaugeräte)

    Steuerungen und Optionen des Laders Avant 860i 2. Bedienhebel der Zusatzhydraulik (für hydraulisch betriebene Anbaugeräte) Hydraulisch betriebene Anbaugeräte sind an den Lader mithilfe des Multikupplungssystems angeschlossen. Für weitere Informationen siehe Seite 99.  Die Betriebsrichtung hängt vom verwendeten Anbaugerät ...

  • Seite 57: Steuerhebel Für Teleskop-Hubarm

    Avant 860i Steuerungen und Optionen des Laders 3. Steuerhebel für Teleskop-Hubarm 4. Joystick – 8 Funktionen Der Teleskop-Hubarm macht viele Aufgaben leichter, Die Lader der Serie 800 sind standardmäßig mit auch wenn keine Lasten angehoben werden einem Joystick mit acht Funktionen ausgestattet. Die müssen.

  • Seite 58: Handgashebel

    überschritten wird. Für weitere Informationen siehe Seite 37. Steuerschalter auf der Rückseite des Joystickgriffs Handgashebel beim AVANT 860i: Wenn ein zusätzlicher Schalter auf Bei AVANT-Ladern, die mit dem Kohler-Motor Rückseite Joysticks ausgestattet sind, sollte der Gashebel beim Anlassen vorhanden ist, dieser des Motors auf der Mindeststellung gehalten werden.

  • Seite 59: Opticontrol® (Option)

    ® aufgrund einer Störung abfällt. Die Feststellbremse bis dato verfügbare Option des Bedienschaltersatzes kann nur gelöst werden, wenn der Lader läuft und für Anbaugeräte für AVANT-Lader. die Ladepumpe der Antriebspumpe ausreichend Wenn der Lader mit Opticontrol ausgestattet ist, ®...

  • Seite 60: Pto-Schalter

    Steuerungen und Optionen des Laders Avant 860i Betriebsmodi von Opticontrol ® Opticontrol -System ® integrierten hydraulischen Lesen Sie auch die Bedienungsanleitung des Steuermodus profitiert nur von Anbaugerätes zur richtigen Bedienung derselben. bestimmten Anbaugeräten, die für Verwendung diesem Es gibt zwei Betriebsmodi von...

  • Seite 61: Bedienschaltersatz Für Hinten Montierte Anbaugeräte (Option)

    Schaltersatz an einer Sie bitte den separaten Adapter, um den Anschluss geeigneten Stelle in an die reguläre Zwölf-Volt-Steckdose des Laders Nähe vorzunehmen. Sie können sich auch an Ihren Fahrersitzes AVANT-Händler wenden, um einen Stecker an den befestigen. Mehrfachstecker des Anbaugeräts anzuschließen.

  • Seite 62: Motorraum Und Stauräume Auf Dem Lader

    Avant 860i Motorraum und Stauräume auf dem Stauraum im vorderen Bereich Lader Bei den Ladern der Serie AVANT 800 gibt es vorne, neben dem Hubarm, einen Stauraum. Zugriff auf den Motorraum Um die vordere Platte abzunehmen und auf den Bevor Sie auf den Motorraum zugreifen, schalten Sie Stauraum zuzugreifen, könnte es notwendig sein,...

  • Seite 63: P 245Arallelführung

    Avant 860i Steuerungen und Optionen des Laders Parallelführung Niveauausgleich Lader der Serie 800 sind serienmäßig mit dem Parallelführung Niveauausgleich ausgestattet. Der Niveauausgleich System, das das Anbaugerät in ist in den Joystick-Steuerhebel von Hubarm und derselben Position geneigt hält, Schaufel integriert.

  • Seite 64: Sanfter Antrieb (Option)

    Steuerungen und Optionen des Laders Avant 860i Nach der Verwendung des Niveauausgleichs Sanfter Antrieb (Option) Während Niveauausgleichs kann unter Der AVANT 860i kann optional mit dem sanften Umständen Luft in die Hub- und Kippzylinder Antrieb ausgestattet werden, gelangen. unerwartete oder ungenaue Stoßdämpfersystem für den Hubarm ist.

  • Seite 65: Zusatzgewichte

    Gefahr Freisetzung Zusatzgewichte unter Druck stehendem Das serienmäßige Gegengewicht der AVANT-Lader Hydrauliköl – Deaktivieren Sie WARNUNG der Serie 800 ist ein 275 Kilogramm schwerer Block, den Druckspeicher, bevor Sie der auf der Rückseite des Laders montiert ist. In allen technischen Informationen über die Masse und...
  • Seite 66 Steuerungen und Optionen des Laders Avant 860i Gefahr eines Kontrollverlustes Zusätzliche Gegengewichte über Lader – Es können Zusatzgewichte installiert werden, um die Stabilität des Laders bei der Handhabung schwerer schweres Gegengewicht kann WARNUNG Lasten oder Anbaugeräte zu erhöhen. die Vorderseite des Laders zu Einzelgewichte mit leicht machen.

  • Seite 67: Hinzufügen Oder Entfernen Von Gegengewichten

    Avant 860i Steuerungen und Optionen des Laders b) Beim Ausbau der Gegengewichte ist darauf Hinzufügen oder Entfernen von zu achten, dass der Haken vor dem Lösen Gegengewichten der Schrauben daran befestigt wird, um ein Herabfallen Gegengewichtes Beim Ein- und Ausbau von Gegengewichten sind vermeiden.

  • Seite 68: Zusätzliche Anschlüsse Für Zusatzhydraulik, Vorne Und Hinten

    Steuerungen und Optionen des Laders Avant 860i Bei der Montage am Heck befinden sich die Anhängerkupplung (Option) Schnellkupplungen oben am hinteren Gitter. Der Lader kann mit einer Anhängerkupplung für das Schleppen von Anhängern ausgerüstet werden. Es gibt zwei Arten von Anhängerkupplungen:...

  • Seite 69: Rückfahrsummer (Optional)

    Avant 860i Steuerungen und Optionen des Laders Gefahr eines Kontrollverlustes – Rückfahrsummer (optional) Schwere Anbaugeräte an der Ein Rückfahrsummer gibt ein akustisches Signal ab, hinteren Hebevorrichtung WARNUNG wenn der Lader rückwärtsfährt. Dies weist andere können dazu führen, dass der auf eine sich nähernde Maschine hin. Gewährleisten Sie stets eine gute Sichtbarkeit vom Fahrersitz aus Lader nach hinten kippt.

  • Seite 70: Sitz - Sicherheitsgurt Und Sitzeinstellung

    Steuerungen und Optionen des Laders Avant 860i Sitz – Sicherheitsgurt und Sitzeinstellung Gefahr von Stürzen vom Lader – Gefederter Sitz Transportieren niemals gefederte Sitz bietet folgenden Personen. Sitzplatzkapazität des WARNUNG Einstellungsmöglichkeiten: Laders: nur eine Person. Nehmen Beifahrer einem Laderteil bzw. einem Anbaugerät mit.

  • Seite 71: Luftgefederter Sitz (Option Für Kabine Gt)

    Avant 860i Steuerungen und Optionen des Laders Luftgefederter Sitz (Option für Kabine Sitzheizung eines luftgefederten Sitzes Auch luftgefederte Sitz ist Für die Kabine GT ist ein luftgefederter Sitz als serienmäßig mit einer Option erhältlich. Heizung ausgestattet. Der Schalter für die...

  • Seite 72: Scheinwerfer

    Die bezüglich der Verwendung des Scheinwerfer werden Laders im Straßenverkehr sowie mit dem Schalter auf der Notwendigkeit einer Zulassung Armaturenbrett und einer Versicherung. gesteuert. AVANT-Arbeitsscheinwerfer sind LED-Module. Es gibt verschiedene Helligkeitsoptionen – wenden Sie sich an Ihren AVANT-Händler.
  • Seite 73 Verwenden oder reparieren Sie keine defekte Rundumleuchte. Ersetzen eine defekte Leuchte. Warnleuchten auf der Kabine GT Bei Ladern der Serie AVANT 800 mit Kabine GT sind die Warnleuchten in der Kabine integriert. Es gibt zwei Leuchten vorne und zwei hinten.

  • Seite 74: Kabinen (Option)

    Steuerungen und Optionen des Laders Avant 860i Kabinen (Option) Der AVANT 860i kann mit einer geschlossenen Standard- und optionale Ausstattung bei Kabine ausgestattet werden. Die Kabine GT kann verschiedenen Kabinenmodellen nur für neue Lader bestellt werden und kann nicht nachgerüstet werden. Das ROPS-Verdeck und alle...

  • Seite 75: Kabinensicherheit

    Avant 860i Steuerungen und Optionen des Laders Glasbruchgefahr – Fahren Kabinensicherheit nicht offener Sorgen Sie für eine gute Sicht aus der Kabine. Kabinentür. Die Tür könnte VORSICHT Halten Sie alle Fenster- und Scheibenbereiche bei Kontakt mit den Rädern sauber und frei von Schnee, Eis usw.

  • Seite 76: Lüftung Und Heizung

    Steuerungen und Optionen des Laders Avant 860i Gefahr schwerer Erkrankungen Lüftung und Heizung längerer Exposition Die Kabine GT ist serienmäßig mit einer Heizung gegenüber kristallinem WARNUNG ausgestattet. Darüber hinaus kann die Kabine auch Siliziumdioxid – Bedienen Sie mit einer Klimaanlage ausgestattet werden.
  • Seite 77 Avant 860i Steuerungen und Optionen des Laders Klimaanlage (Option für Kabine GT) Die Kabine GT kann optional mit einer Klimaanlage (Kühlung) ausgestattet werden. Der Schalter für die Klimaanlage befindet sich auf der linken Seite des Fahrersitzes. Wenn die Klimaanlage montiert ist, befindet sich ihr Kondensator hinter der Kabine.

  • Seite 78: Bedienungshinweise

    Bedienungshinweise Avant 860i Bedienungshinweise Denken Sie immer daran: Sicherheit geht vor! Testen Sie alle Funktionen des Laders an einem offenen und sicheren Ort. Stellen Sie sicher, dass sich keine Personen im Arbeitsbereich des Laders bzw. im Gefahrenbereich des Anbaugeräts aufhalten.

  • Seite 79: Starten Des Laders

    Avant 860i Bedienungshinweise Starten des Laders Vor dem Start Vergiftungsgefahr – Starten Sie Führen Sie vor dem Anlassen des Motors die Lader nicht täglichen Inspektionen durch, siehe Seite 115. geschlossenen Räumen – WARNUNG Stellen Sie Sitz und Spiegel (falls vorhanden) so ein, Abgasemissionen können...

  • Seite 80: Zündschlüssel

    Bedienungshinweise Avant 860i Zündschlüssel Verletzungsgefahr unkontrollierte Bewegung – Überbrücken Sie niemals die WARNUNG normalen Steuerungen Anlassers. Verwenden Sie zum Anlassen des Laders immer nur Zündschlüssel. Eine Umgehung Zündschlüssels kann zu Funken, Verbrennungen, Bränden, Motorschäden Kontakt mit beweglichen Teilen des Motors führen.

  • Seite 81: Starten Des Motors

    Betätigen Sie den Anlasser jeweils Handgashebel beim AVANT 860i: nicht länger als zehn Sekunden. Sollte der Motor nicht starten, Bei AVANT-Ladern, die mit dem Kohler-Motor warten Sie eine Minute, bevor Sie ausgestattet sind, sollte der Gashebel beim Anlassen es erneut versuchen. Startet der des Motors auf der Mindeststellung gehalten werden.

  • Seite 82: Motor Stoppen (Sicheres Stopp-Verfahren)

    Bedienungshinweise Avant 860i Motor stoppen (Sicheres Stopp- Vermeiden Sie einen unnötigen Verfahren) Leerlauf des Motors. Der Leerlauf Laders verursacht einen Lassen Sie den Hubarm vollständig ab. Setzen internen Verschleiß des Motors, Sie das Anbaugerät sicher auf dem Boden ab, Emissionen und eine Verstopfung...

  • Seite 83: Fahrantrieb

    Avant 860i Bedienungshinweise Fahrantrieb Arbeitsprinzip Fahrpedale  Der Lader AVANT 860i ist mit einem hydrostatischen Vorwärts fahren: Betätigen Sie vorsichtig das Fahrantrieb ausgestattet. Dieser basiert auf einer rechte Fahrpedal bis sich der Lader langsam variablen hydraulischen Verstellpumpe in Bewegung setzt.
  • Seite 84 Bedienungshinweise Avant 860i Die Pedale funktionieren nicht, wenn der PTO- Gefahr durch abrupte Bewegung Modus für stationäre Anbaugeräte eingeschaltet ist. – Ändern Fahrgeschwindigkeitsbereich VORSICHT Umkippgefahr – Vermeiden Sie nicht, während Sie mit einer Drehungen hoher höheren Geschwindigkeit Geschwindigkeit. Der Lader kann WARNUNG fahren.
  • Seite 85 Die Konstruktion des Systems ermöglicht einen optimalen Hydraulikölfluss hilft durch Minimierung von Verlusten, Energie zu sparen. Dies wird durch Einsatz integrierter hocheffizienter Avant- Ventilblöcke und Schlaucharmaturen des Typs EO3 erreicht. Hohe Schubkraft nötig: Wählen Sie einen niedrigen Drehzahlbereich. Verwenden Sie eine hohe Motorendrehzahl Üben Sie nur leichten Druck auf das Fahrpedal...

  • Seite 86: X-Verriegelung (Kreuzverriegelung) Und Rutschsicherung

    Bedienungshinweise Avant 860i X-Verriegelung (Kreuzverriegelung) und Rutschsicherung Anti-Slip-Ventil (Option) X-Verriegelung (Kreuzverriegelung) Wenn der Lader mit dem optionalen Anti-Slip-Ventil Der hydraulische Antriebskreis verfügt über ein ausgestattet ist, gibt es einen zusätzlichen Schalter System, mit dessen Hilfe die Räder auf der linken auf der Rückseite des Joysticks.

  • Seite 87: Lassen Sie Den Lader Gut Aufwärmen

    Avant 860i Bedienungshinweise Betätigen Sie die Feststellbremse, Lassen Sie den Lader gut aufwärmen wenn Bremskraft hydrostatischen Fahrantriebs Die Temperatur des Hydrauliköls hat Einfluss auf zurückgegangen ist. den hydrostatischen Fahrantrieb des Laders. Wenn Hinterräder könnten unmittelbar die Umgebungstemperatur unter 5 °C beträgt, muss blockieren.
  • Seite 88 Bedienungshinweise Avant 860i Brand- und Stromschlaggefahr – Motorvorwärmer (Option) Prüfen Der Lader kann optional mit einem Motorvorwärmer Spannungsangabe WARNUNG ausgestattet werden. Der Vorwärmer erwärmt das Vorwärmers. Verwenden Kühlmittel des Motors, um das Anlassen des Laders bei kalten Bedingungen zu erleichtern. Der Einsatz...
  • Seite 89 Avant 860i Bedienungshinweise Brandgefahr – Verwenden Sie den richtigen Kabeltyp. Wenn der optionale Vorwärmer am Lader WARNUNG montiert ist, wird grünes Netzkabel mit dem Lader geliefert. Verwenden Sie keine anderen Kabeltypen. Das Kabel muss für den Einsatz im Freien zugelassen sein.

  • Seite 90: Lenken Des Laders

    Bedienungshinweise Avant 860i Lenken des Laders Umkippgefahr – Fahren Sie bei Der Lader wird mit dem Lenkrad gesteuert. Das Wendemanövern niemals Lenksystem wird hydraulisch betrieben. Eine schnell. Achten Sie insbesondere WARNUNG praktische Möglichkeit, den Lader zu lenken, besteht darauf, dass bei angehobenem darin, ihn mit der linken Hand am Lenkradknopf zu steuern.

  • Seite 91: Falls Der Lader Umkippt

    Avant 860i Bedienungshinweise Falls der Lader umkippt Falls Lader umkippt: Schalten Sie den Motor des Laders Vermeiden Sie ein Umkippen des Laders, indem Sie unverzüglich aus. Laufende ihn gewissenhaft bedienen und die Anweisungen in Motoren Pumpen eines diesem Handbuch befolgen. Dennoch ist es wichtig...

  • Seite 92: Handhabung Von Material

    Bedienungshinweise Avant 860i Handhabung von Material Vergewissern Sie sich, dass Sie den richtigen Anbaugerättyp für bearbeitete Material verwenden. Verwenden richtige Schaufelgröße und den richtigen Schaufeltyp für die Arbeit mit losem Material, bzw. Palettengabeln für WARNUNG: Umkippgefahr (nach vorne) – Halten Sie die Last nahe am Boden und die Arbeit mit Palettenlasten.

  • Seite 93: Arbeiten Mit Anbaugeräten

     Vergewissern Sie sich, dass das Anbaugerät mit dem Lader kompatibel ist. Der Avant 860i muss ausdrücklich in der Bedienungsanleitung des Anbaugeräts aufgeführt sein. Kontaktieren Sie im Bedarfsfall Ihren Avant-Händler. Inkompatible Anbaugeräte können zu einer Verletzungsgefahr z. B. durch die Stabilität des Laders, den Kontakt mit sich bewegenden Teilen, einer eingeschränkten Sicht oder...
  • Seite 94 Verwenden Sie nur AVANT-Anbaugeräte, die für Ihr Ladermodell konzipiert wurden. Jedes am Lader angebrachte Anbaugerät muss eigens für die Verwendung mit dem AVANT 860i ausgelegt sein, was in der Bedienungsanleitung des Anbaugeräts angegeben sein muss. Der Hersteller des Anbaugeräts ist für die Bewertung der Risiken in Zusammenhang mit dem Ankoppeln des Anbaugeräts und dessen Verwendung mit...

  • Seite 95: Montage Von Anbaugeräten

    Avant 860i Arbeiten mit Anbaugeräten Montage von Anbaugeräten Das Anbaugerät wird an den Hubarm des Laders mittels Schnellkupplungsplatte am Hubarm des Laders und dem Kupplungsgegenstück am Anbaugerät montiert. Das Anbaugerät wird standardmäßig mit zwei manuell betriebenen Verriegelungsbolzen der Kupplungsplatte angeschlossen. Optional stehen Hydraulikkupplungsbolzen zur Verfügung, die über einen elektrischen Schalter gesteuert werden.
  • Seite 96 Arbeiten mit Anbaugeräten Avant 860i Schritt 2:  Setzen Sie sich auf den Fahrersitz, legen Sie den Sicherheitsgurt an, starten Sie den Lader und kippen Sie die Schnellkupplungsplatte nach vorne.  Den Lader in das Anbaugerät fahren. Wenn Ihr Lader mit einem Teleskop- Hubarm ausgestattet ist, können Sie diesen verwenden, um die...

  • Seite 97: Hydraulikkupplung Für Anbaugeräte

    Avant 860i Arbeiten mit Anbaugeräten Hydraulikkupplung für Anbaugeräte Die optionale hydraulische Geräteanbauplatte ermöglicht das Verriegeln und Trennen von Anbaugeräten vom Fahrersitz aus. Ein Bedienschalter befindet sich auf der rechten Seite des Bedienpaneels (siehe Seite 49). Der Schalter ist mit einer Schiebeverriegelung ausgestattet, um ein versehentliches Entriegeln eines Anbaugeräts zu verhindern.

  • Seite 98: Montage Der Hydraulikschläuche Des Anbaugerätes

    Arbeiten mit Anbaugeräten Avant 860i Montage der Hydraulikschläuche des Anbaugerätes Die Hydraulikschläuche des Anbaugerätes sind mit einem Mehrfachsteckersystem ausgerüstet, mit dem alle Hydraulikschläuche gleichzeitig angeschlossen werden. Risiko einer Bewegung des Anbaugeräts und eines Ausstoßes von Hydrauliköl – Schließen Sie niemals Schnellkupplungen oder andere Hydraulikkomponenten an bzw.

  • Seite 99: Bedienung Der Zusatzhydraulik

    Avant 860i Arbeiten mit Anbaugeräten Bedienung der Zusatzhydraulik Die Zusatzhydraulik (für hydraulisch betriebene Anbaugeräte) wird mit dem Bedienhebel auf dem Bedienpanel oder mit den Schaltknöpfen des Joysticks mit acht Funktionen gesteuert (siehe Seite siehe Seite 55). Der Bedienhebel rastet in der Raststellung ein, die für den Dauerbetrieb von Anbaugeräten genutzt wird, die einen konstanten Ölfluss benötigen (z.B.

  • Seite 100: Restdruck Aus Dem Hydrauliksystem Entlassen

    Arbeiten mit Anbaugeräten Avant 860i Restdruck aus dem Hydrauliksystem entlassen Stellen Sie sicher, dass sich kein Druck mehr im Hydrauliksystem befindet, der zu gefährlichen Situationen bei Wartungs- oder Servicearbeiten an Lader oder Anbaugerät führen kann. Um das Hydrauliksystem drucklos zu machen, schalten Sie den Ladermotor aus und lassen Sie den Hubarm komplett ab.

  • Seite 101: Kupplungsadapter

    Arbeiten mit Anbaugeräten Kupplungsadapter AVANT bietet Kupplungsadapter an, um die Verwendung bestimmter Anbaugeräte zu vereinfachen. Siehe Informationen in der Bedienungsanleitung der einzelnen Anbaugeräte, ob ein Adapter verwendet werden kann. Beide Adaptertypen sind an der Schnellkupplungsplatte des Laders verriegelt. Die Adapter haben ein ähnliches Schnellkupplungssystem, um das Anbaugerät an Adapter und Lader zu verriegeln.
  • Seite 102 Arbeiten mit Anbaugeräten Avant 860i Drehadapter A424406 Der Drehadapter wurde für die gleichen Arbeiten wie der Kippadapter konzipiert. Der vollständige Drehadapter ermöglicht es, das Anbaugerät vollständig auf den Kopf zu stellen. Dies kann bei Nivellierungsarbeiten nützlich sein. Umkippgefahr – Ein Seitenschubadapter verringert die seitliche Stabilität des Laders erheblich.

  • Seite 103: Lagerung, Transport, Befestigungspunkte Und Anheben

    Avant 860i Lagerung, Transport, Befestigungspunkte und Anheben Lagerung, Transport, Befestigungspunkte und Anheben Vor dem Transportieren oder Anheben: Zurrpunkte  Montieren Sie die Knickgelenksperre, siehe Der Lader muss beim Transport, z. B. auf einem Seite 113. Anhänger, sicher verzurrt werden. Zum Festzurren ...

  • Seite 104: Transport Auf Anhänger

    Lagerung, Transport, Befestigungspunkte und Anheben Avant 860i Den Lader wie folgt für den Transport Der Schwerpunkt eines Laders ohne Anbaugerät vorbereiten: liegt etwas vor der Hinterachse. Berücksichtigen Sie die Größe und das Gewicht des Anbaugeräts sowie Alle Lasten sichern. Vergewissern Sie sich, etwaige zusätzliche Gegengewichte am Lader.
  • Seite 105 Avant 860i Lagerung, Transport, Befestigungspunkte und Anheben Berücksichtigen alle zusätzlichen Befestigungsoptionen Gegengewichte, Anbaugeräte andere Ausrüstung bei der Schätzung der Last auf dem Optionale Ausrüstung für häufigen Anhänger. Zusätzliche Gegengewichte sowie andere Anhängertransport Optionen Ausrüstung können den Lader schwerer machen Typenschild Wenn der Lader häufig auf einem Anhänger...

  • Seite 106: Einlagerung

    Lagerung, Transport, Befestigungspunkte und Anheben Avant 860i Einlagerung Kann die Lagerung nur im Freien erfolgen, schützen Sie den Lader mit den dafür vorgesehenen Schutzabdeckungen (Artikelnr. 65436). Gefahr von Bewegungen oder Herunterfallen Laders – Heben Sie den Lader niemals GEFAHR Verwenden Sie die vollständige, über...

  • Seite 107: Anheben Des Laders

     Es wird empfohlen, vor der Einlagerung die werden, die zu Hebezwecken zugelassen und regelmäßige Wartung auszuführen. Ihre Avant- mindestens 2.000 Millimeter (79 Zoll) lang sind. Servicestelle steht Ihnen dafür gerne zur Wickeln Sie die Schlingen um die vier ROPS- Verfügung.
  • Seite 108 Lagerung, Transport, Befestigungspunkte und Anheben Avant 860i Umkippgefahr Laders – Auf dem folgenden Bild ist das Prinzip des Anhebens Verwenden eine eines Laders mit dem ROPS-Überrollbügel mit vier angemessene Ausrüstung und Hebegurten dargestellt: beachten WARNUNG Sicherheitsanweisungen Sicherheitshinweise, wenn Sie den Lader anheben.

  • Seite 109: Instandhaltung Und Wartung

    Instandhaltungs- und Wartungsarbeiten in der Tabelle dieses Handbuchs, kann die Gewährleistung für Schäden am Lader gegebenenfalls verfallen. Ersatz- und Serviceteile erhalten Sie über Ihren autorisierten AVANT-Servicepartner. Bei Fragen oder um weitere Informationen einzuholen, kontaktieren Sie bitte Ihren lokalen AVANT-Kundendienst oder -Händler.
  • Seite 110 Instandhaltung und Wartung Avant 860i Verbrennungs- Schnittgefahr durch spritzendes Öl oder Schmutz – Tragen Sie bei der Durchführung aller Wartungsarbeiten eine WARNUNG Schutzbrille und Handschuhe. Tragen Sie immer Schutzhandschuhe, Sicherheitsbrillen Schutzkleidung. Heiße Oberflächen und scharfe Kanten können zu Verletzungen führen. Auch der allgemeine Hautkontakt mit Öl und Fett kann...
  • Seite 111 Avant 860i Instandhaltung und Wartung Verletzungs- und Verbrennungsgefahr durch austretendes Hydrauliköl – Bedienen Sie Lader oder Anbaugeräte niemals im Fall von Hydrauliklecks. Prüfen Sie Hydraulikschläuche und -komponenten ausschließlich bei ausgeschaltetem Lader und WARNUNG nicht unter Druck stehender Hydraulik. Beseitigen Sie alle auftretenden Leckagen unverzüglich.
  • Seite 112 Instandhaltung und Wartung Avant 860i Verbrennungsgefahr durch Lader, die mit einem sanften Antriebssystem heißes Kühlmittel – Öffnen Sie ausgestattet sind: niemals einen heißen Kühler WARNUNG oder Behälter. Öffnen Sie niemals Gefahr einer Explosion einen unter Druck stehenden Hydrauliköl – Isolieren Sie vor Vorratsbehälter, wenn der Motor...

  • Seite 113: Montage Von Hubarmstütze Und Knickgelenksperre

    Avant 860i Instandhaltung und Wartung Hubarmstütze an der Stelle Montage von Hubarmstütze und Knickgelenksperre Montage der Hubarmstütze: Wenn der Zugriff auf den unteren Bereich in der Nähe eines angehobenen Hubarms erforderlich ist, montieren Wartungshalterung Hydraulikzylinder des Hubarms. Knickgelenksperre: Eine rote Wartungshalterung befindet sich im Staufach an der Vorderseite des Laders.

  • Seite 114: Plan Für Tägliche Inspektionen Und Regelmäßige Wartungsarbeiten

    Kontrollen, die ausdrücklich bei laufendem Motor durchgeführt werden müssen. Befolgen Sie den empfohlenen Wartungsplan. Führen Sie Aufzeichnungen über die durchgeführten Wartungsarbeiten. Wenden Sie sich an den AVANT-Kundendienst, wenn Sie sich hinsichtlich einer der Wartungsarbeiten unsicher sind oder wenn Sie Ersatzteile benötigen.

  • Seite 115: Tägliche Wartungsarbeiten Und Inspektionen

    Avant 860i Instandhaltung und Wartung Tägliche Wartungsarbeiten und Inspektionen  Prüfen Sie den Lader vor einer jeden Arbeitsschicht von allen Seiten. Führen Sie die unten aufgeführten Aufgaben täglich vor der Inbetriebnahme des Laders und nach allen zehn Betriebsstunden durch. ...

  • Seite 116: Regelmäßiger Service Und Wartung

    Instandhaltung und Wartung Avant 860i Regelmäßiger Service und Wartung Zusätzlich zu den bei den täglichen und wöchentlichen Inspektionen aufgeführten Punkten müssen die folgenden Wartungsarbeiten regelmäßig durchgeführt werden. Alle 400 Nach den ersten Betriebsstunden Wartungsplan für regelmäßige Wartungsarbeiten oder jährlich –...

  • Seite 117: Motor-Dieselpartikelfilter (Dpf)

    Brand- und Verbrennungsgefahr ansammelt. Die Aschebelastung ist auf dem Display – Heiße Abgase. Achten Sie auf geprüft werden. Bei hoher Aschebelastung wenden Sie sich bitte an den AVANT-Kundendienst. das Symbol für heiße Abgase auf WARNUNG dem Display. Wenn es aufleuchtet, sind die Abgase besonders heiß.
  • Seite 118 Die Regeneration bei einem autorisierten Kundendienst ist erforderlich. Die Motorleistung ist eingeschränkt. Wenn die aktive geparkte Regeneration nicht durchgeführt wird und die Rußbelastung über 110 Prozent liegt, ist es nicht mehr möglich, den Partikelfilter ohne einen Besuch beim autorisierten AVANT- Kundendienst zu regenerieren.

  • Seite 119: Tägliche Und Routinemäßige Wartungsarbeiten

    Avant 860i Instandhaltung und Wartung Tägliche und routinemäßige Wartungsarbeiten Brand- oder Explosionsgefahr – Geben Sie beim 1. Tanken Hantieren mit Kraftstoff besonders Acht. Überprüfen Sie den Kraftstoffpegel und tanken Sie  Stellen Sie immer den Motor aus und gegebenenfalls nach. Wir empfehlen, Kraftstoff lassen Sie ihn abkühlen, bevor Sie...
  • Seite 120 Prüfen Sie die Metallteile auf Beschädigungen oder Rost.  Verwenden Sie den Lader nicht, wenn Sie beschädigte, verbogene, korrodierte oder verformte Metallteile sehen. Kontaktieren Sie nötigenfalls Ihren AVANT-Servicepartner.  Prüfen Sie nach der Reinigung des Laders dessen Zustand. Weitere Anweisungen hinsichtlich der Prüfung der Metallstrukturen,...

  • Seite 121: Reinigen Der Außenseite Des Laders

    Avant 860i Instandhaltung und Wartung B. Reinigen des Innenraums des 3. Reinigen des Laders Laders Die Sauberkeit des Laders ist nicht nur eine Frage Reinigen Sie die Kabine und den Innenraum mit der Optik. Eine schmutzige Maschine läuft heißer geeigneten milden Reinigungsmitteln. Halten Sie die...

  • Seite 122: Reinigen Von Kühlsystemen

    Kühllamellen und andere externe vorsichtig einer Oberflächen des Motors. Vermeiden Hochdruckpistole. Sie es, Wasser auf Kabelstränge oder Avant 860i: Prüfen/reinigen des elektrische Komponenten zu sprühen. Motorkühlgebläses Lader einem Das Zwischenkühlergebläse des Motors und seine Umgebung auf dem Motor müssen sauber gehalten Hydraulikölkühler ausgestattet, der...
  • Seite 123 Avant 860i Instandhaltung und Wartung 4. Tragen Sie Fett auf die Schmierpunkte auf dem Lader: Schmierpunkte auf. Referenz Anzahl der Schmierpunkte Die Schmierung der Drehpunkte ist 1. Knickgelenk von grundlegender Bedeutung, um Linke Seite des Laders Verschleiß Verbindungsstücken zu vermeiden.
  • Seite 124 Instandhaltung und Wartung Avant 860i D. Kupplungsplatte und Kippzylinder B. Vorderwagen 5. Führen Sie eine Sichtprüfung des Hubarms, der Drehzapfen und anderer Metallstrukturen durch. Führen Sie eine Sichtprüfung der Laderstrukturen durch. Verwenden Sie den Lader nicht, wenn es sichtbare Schäden, Anzeichen von Verkrümmungen, Brüchen, Rissen oder Knickungen gibt.
  • Seite 125 Sicherheitsdachs (FOPS) Schraubensicherung und ziehen Laders muss dieser Sie sie an. Überprüfung zur Avant-Servicestelle Prüfen von Radmuttern gebracht werden. Eine Prüfen Sie den festen Sitz der Radmuttern mit einem eigenmächtige Reparatur Drehmomentschlüssel. Radmuttern müssen mit 225 Sicherheits-Überrollbügels bzw. des - 275 Nm angezogen werden.
  • Seite 126 Anzeichen eines Lecks oder einer losen Verbindung vorliegen. Ein unnötiges Anziehen eines Hydraulikanschlusses kann diesen beschädigen. Stellen Sie sicher, dass die Ersatzschläuche und - anschlüsse Anschlüssen Lader kompatibel sind. Wenden Sie sich an den AVANT- Kundendienst, wenn Schläuche oder Anschlüsse ausgetauscht werden müssen.

  • Seite 127: Prüfen Der Räder

    Avant 860i Instandhaltung und Wartung 7. Prüfen der Räder 8. Prüfen Sie das Anbaugerät und die Schnellkupplungsplatte. Führen Sie eine tägliche Sichtprüfung des Zustands von Reifen und Felgen durch. Nicht verwenden, Prüfen Sie die Verriegelung des Anbaugeräts und wenn sichtbare Schäden an Reifen oder Felgen die Verriegelungsbolzen auf der Geräteanbauplatte.

  • Seite 128: Hydraulikölpegel Überprüfen

    Instandhaltung und Wartung Avant 860i 1. Soll-Markierung. Füllen dieser Hydraulische Verriegelung von Anbaugeräten: Markierung auf, wenn Hydrauliksystem Wenn Lader einer hydraulischen kalt ist. Anbaugeräteverriegelung ausgestattet ist, muss geprüft werden, ob sich beide Verriegelungsbolzen mit dem Schalter auf dem Armaturenbrett vollständig nebenstehenden nach oben und unten bewegen.

  • Seite 129: Motorölpegel Überprüfen

    Lassen Sie bei Überfüllung etwas Öl könnten. Wenn häufig Kühlmittel nachgefüllt werden aus dem Motor ab. muss, könnte ein Leck oder andere Schäden im Motor vorhanden sein. Ihre Avant-Servicestelle steht Ihnen dafür gerne zur Verfügung. Prüfen Frostschutzeigenschaften Kühlmittels ein Mal im Jahr. Wechseln Sie das Kühlmittel...

  • Seite 130: Prüfen Eines Motorluftfilterelements

    Um den Filter zu reinigen, tippen Sie das Kraftstoff zu entfernen. geschlossene Ende des Filters leicht auf eine Avant 860i: flache, saubere Oberfläche. Verwenden Sie Reinigung Filters niemals Beim AVANT 860i befindet sich ein Wassersensor im Druckluft! Wasserabscheider. Eine Leuchte Armaturenbrett zeigt wann Entfernen Sie nicht das innere Element.

  • Seite 131: Prüfen Der Batterie Und Der Stromkabel

    Avant 860i Instandhaltung und Wartung Tauschen Sie das interne Luftfilterelement aus, wenn Schmutz oder Beschädigungen feststellen oder wenn sich seine Farbe gegenüber dem ursprünglichen Blauton verändert hat. Tauschen Sie auch beide Luftfilterelemente aus, wenn der Hauptluftfilter beschädigt wurde. Prüfen der Batterie und der Stromkabel Nehmen Sie die Motorabdeckung ab und prüfen Sie...

  • Seite 132: Austausch Des Kabinenluftfilters

    Instandhaltung und Wartung Avant 860i Prüfen Sie auch den Zustand und die Brandgefahr – Stellen Sie sicher, Befestigung des Batteriehauptschalters und dass Batterie gegen dessen Kabel. Wenn Batteriehauptschalter in der Position OFF ist, Bewegung gesichert ist. WARNUNG drehen Sie den Zündschlüssel, um den...

  • Seite 133: Inspektionen Nach Dem Starten Des Laders

    Avant 860i Instandhaltung und Wartung Prüfen des Fahrantriebs und der Inspektionen nach dem Starten Lenkung des Laders  Prüfen Sie die Funktionstüchtigkeit der Pedale Prüfen der Bewegungen des und der Lenkung. Die Pedale müssen sich frei Hubarms bewegen können und dürfen nicht klemmen oder sich steif anfühlen.

  • Seite 134: Wenn Sie Gegengewichte Anbringen Oder Abnehmen

    Lastsensor muss bewegen, wenn der Sand aus der Schaufel kalibriert werden, wenn zwei oder entfernt wird. mehr AVANT-Heckgewichte (+/– Lösen Sie die Schraube eines Endes des Lastsensors, wie in der Abbildung unten Kilogramm) montiert oder dargestellt, mit zwei 13-Millimeter-Schlüsseln.

  • Seite 135: Regelmäßige Wartung

    3. Motorölfilter wechseln Umgebungstemperaturen könnte die Verwendung eines Öls mit höherer Viskosität erforderlich sein. Wenden Sie sich bitte an Ihren AVANT-Händler- Kohler KDI oder -Kundendienst. Der Motorölfilter befindet sich auf der linken Seite der Verwenden Sie bei Minusgraden ein Öl, das auch für Maschine und ist im Motorraum sichtbar.

  • Seite 136: Hydraulikölfilter Wechseln

    Aufschrauben des Filters ein allgemeines Filterwechselwerkzeug. Sammeln gesamte Altöl. Kraftstofffilter für AVANT 860i Beim Einsetzen eines neuen Filters muss Der Hauptkraftstofffilter und der Wasserabscheider dessen Dichtung mit Öl eingerieben werden. befinden sich auf der linken Seite des Laders und...

  • Seite 137: Kraftstoffleitungen Überprüfen

    Zustand. Die Prüfung der Leistung der Batterie Sie auf Abrieb, Anzeichen von Verformungen erfordert ein geeignetes Testwerkzeug. Wenden Sie und sonstigen Verschleiß. Ein beschädigter sich bitte an Ihren AVANT-Kundendienst. Kraftstofftank muss ausgetauscht werden. Ersetzen Sie die Batterie im Bedarfsfall durch eine ...

  • Seite 138: Prüfen Von Hydraulikschläuchen Und Armaturen

    Prüfen Sie, ob die Hydraulikanschlüsse Anzeichen Technikern prüfen oder einstellen von Lecks aufweisen. zu lassen. Kontaktieren Sie Ihren Hydraulikschläuche altern Zeit. AVANT-Händler, wenn Sie Hilfe Sonneneinstrahlung kann Alterung benötigen. Schläuche beschleunigen. Tauschen Sie jeden Schlauch aus, der beim Biegen Risse auf der Oberfläche aufweist.
  • Seite 139 Ventilbaugruppe gemessen werden. Antriebssystem sollten auch Kontaktieren Sie hinsichtlich der Messung und Leistungsregelventil, hydraulischen Einstellung Ihren AVANT-Kundenservice. Antriebsmotoren, Zufuhrdruck Antriebspumpe sowie der Bremslösedruck geprüft Zusatzhydraulik-Druckbegrenzungsventil werden. Hubarmhydraulik-Druckbegrenzungsventil Der Antriebsdruck kann nur mit einem am Ventilblock Hubarmdruck-Messarmatur der Antriebspumpe angeschlossenen Manometer geprüft werden.

  • Seite 140: Messen Und Einstellen Des Ladedrucks Von Verstellpumpen

    Wenn der Lader beim Betätigen der Fahrpedale leicht blockiert oder beim Starten und Anhalten des Laders nicht reibungslos läuft, wenden Sie sich bitte zur Prüfung und Einstellung des Leistungsregelventils an den nächsten AVANT- Kundendienst. ursprünglichen Systemeinstellungen könnten sich ändern, wenn sich Teile des Hydrauliksystems nach der Inbetriebnahme des Laders absetzen.

  • Seite 141: Teilenummern Der Gleitplatten

    Vibrationen können Betriebsstunden ersetzt Anzeichen für sich entwickelnde Motorschäden sein, werden. die so schnell wie möglich behoben werden sollten. Wenden Sie sich an den AVANT-Kundendienst, diese Gleitplatten wenn ungewöhnliche Vibrationen oder überprüfen, nehmen Sie den Geräusche vermuten. Der Turbolader des Kohler- inneren Hubarm vollständig aus...

  • Seite 142: Prüfen Von Sicherheitsrahmen, Sitz, Sicherheitsgurt, Leuchten Und Sonstigen Sicherheitsvorrichtungen

    Ölverbrauch gestiegen ist oder wenn Sie eine Beleuchtungsvorrichtungen. Wenn der Lader mit Veränderung der Farbe des Abgases feststellen, einem Straßenverkehrsleuchtensatz ausgestattet wenden Sie sich bitte an Ihre AVANT-Servicestelle. ist, prüfen Sie die Ausrichtung der Scheinwerfer. Prüfen und reinigen Sie alle reflektierenden Prüfen der Teile.
  • Seite 143 Anschluss einem frühen Stadium ergriffen werden. Wenden Sie und die Schaltung des Bedienschaltersatzes für sich an den AVANT-Kundendienst, wenn ein Spiel im Anbaugeräte, das Anti-Slip-Ventil, der Wahlschalter Knickgelenk vorhanden ist. für die Fahrgeschwindigkeit, der Niveauausgleich, Der Verschleiß...

  • Seite 144: Warten Der Klimaanlage Der Kabine

    Austausch des Kabinenluftfilters Servicepakete bei Ihrem Händler bestellen. Um Teile zu bestellen, wenden Sie sich bitte an Ihren AVANT- Tauschen Sie den Kabinenluftfilter mindestens ein Händler oder den autorisierten Kundendienst. Mal im Jahr aus. Wenn Sie den Lader häufig unter...

  • Seite 145: Elektrisches System & Sicherungen

    Stromstörung immer zuerst die Sicherungen. Wenn Joystick eine Sicherung wiederholt durchbrennt, such Sie die Ursache hierfür. Die Stromkabel könnten beschädigt Sitzheizung sein. Kontaktieren Sie nötigenfalls Ihren AVANT- Rundumleuchte Servicepartner. Wenn eine Sicherung oder ein Relais ausgetauscht Opticontrol werden muss, muss sichergestellt werden, dass immer die richtigen Ersatzteile verwendet werden.

  • Seite 146: Fahrzeug-Leistungsverteilungseinheit

    Instandhaltung und Wartung Avant 860i Fahrzeug-Leistungsverteilungseinheit Starthilfe und Startstromunterstützung Anstelle separater Relais steuert Fahrzeugsteuergerät einer elektrischen Im Bedarfsfall kann der Motor mit Hilfsstrom Leistungsverteilungseinheit (PDU) hinten rechts am gestartet werden. Verwenden Sie dazu geeignete Lader die elektrischen Funktionen des Laders.
  • Seite 147 Avant 860i Instandhaltung und Wartung Gefahr des Verschüttens von Lesen Batteriesäure anderer Bedienungsanleitung Verletzungen – Wenden Fahrzeugs, für WARNUNG VORSICHT Starthilfeverfahren nur dann an, Notstromversorgung sorgt, wenn keine anderen Mittel zum sicherzustellen, dass Starten verfügbar sind. Eine Fahrzeug für diesen...

  • Seite 148: Entsorgung Am Ende Der Lebensdauer

    Instandhaltung und Wartung Avant 860i Gefahr Stromschlag, Entsorgung am Ende der Lebensdauer Funken, Feuer Wenn der Lader am Ende seiner Lebensdauer Verbrennungen – Verwenden Sie VORSICHT angekommen ist, muss er ordnungsgemäß recycelt stets qualitativ hochwertige und entsorgt werden. Lassen Sie alle Flüssigkeiten ab, sammeln Sie sie und handhaben Sie sie gemäß...
  • Seite 149 Avant 860i...

  • Seite 150: Fehlerbehebung

    Prüfen und laden Sie die Batterie. Batteriespannung zu niedrig Motor startet nicht. Prüfen Sie die Sicherungen. Falls die Sicherung wiederholt durchbrennt, ermitteln Sie die Ursache. AVANT Service kontaktieren Durchgebrannte Sicherung Prüfen Sie auch die Hauptsicherung, die in den Batteriekabeln eingebaut ist.
  • Seite 151 Schlechter Anschluss der nach dem Lösen der Verkabelung des Prüfen Sie Kabel, Sicherung und Schalter und reparieren Sie Feststellbremse nicht. Feststellbremsenschalters, sie gegebenenfalls. AVANT Service kontaktieren defekte Sicherung oder defekter Schalter Geringer hydraulischer Kontaktieren Sie den Service hinsichtlich der Druckprüfung. Ladedruck Prüfen und tauschen Sie es gegebenenfalls aus.

  • Seite 152: Wartungsnachweis

    Wartungsnachweis Avant 860i Wartungsnachweis 1. Kunde 2. Ladermodell Seriennummer: 3. Kaufdatum Wartungsdatu Betriebszeit Service durchgeführt von: Bemerkungen (Stunden) Stempel/Unterschrift TT / MM / JJJJ _____/ 50 h ___/___/_____ _____/ 450 h ___/___/_____ ___/___/_____ _____/ 850 h ___/___/_____ _____/ 1.250 h ___/___/_____ _____/ 1.650 h...
  • Seite 153 Avant 860i Anmerkungen...
  • Seite 154 Avant 860i Anmerkungen...
  • Seite 155 Avant 860i...

  • Seite 156: Index

    Fahrzeug- Kipplast – Lasttabelle • 42 Leistungsverteilungseinheit • Austausch des Luftfilters • 135 Kommunalpaket (optional) • 72 Avant warranty • 7 Kraftstoffanforderungen • 34, Falls der Lader umkippt • 91 35, 79, 119 Fehlerbehebung • 81, 150 Kraftstofffilter wechseln • 136 Feststellbremsenschalter •...
  • Seite 157 Reinigen des Laders • 121 Hubarm • 57 Prüfen der Räder • 127 Reinigen Sie die Steuerung Teleskophubarm, Prüfen der Hydrauliktankentlüftung oder Zusatzhydraulik und anderer Steuergerätediagnose (nur tauschen Sie sie aus. • 136 Funktionen • 55, 81 AVANT 860i) • 142...
  • Seite 158 Avant 860i Steuerungen und Optionen Wenn der Lader mit einer des Laders • 47 geschlossenen Kabine ausgestattet ist • 144 System zum Schutz vor herabfallenden Wenn Sie Gegengewichte Gegenständen (FOPS) • 18 anbringen oder abnehmen • 66, 134 Tägliche und routinemäßige Wartungsarbeiten •...
  • Seite 159 Avant 860i EC DECLARATION OF CONFORMITY DÉCLARATION DE CONFORMITÉ CE EG-KONFORMITÄTS-ERKLÄRUNG Manufacturer: Fabricant : Hersteller: Avant Tecno Oy Avant Tecno Oy Avant Tecno Oy: Ylötie 1 Ylötie 1 Ylötie 1 33470 Ylöjärvi, Finland 33470 Ylöjärvi, Finlande 33470 Ylöjärvi, Finnland Technical Construction File Location:...
  • Seite 160 AVANT verfolgt eine Politik der kontinuierlichen Weiterentwicklung und behält sich das Recht vor, ohne Vorankündigung Änderungen an den technischen Spezifikationen vorzunehmen. © 2020 Avant Tecno Oy. Alle Rechte vorbehalten. www.avanttecno.com...

Inhaltsverzeichnis
