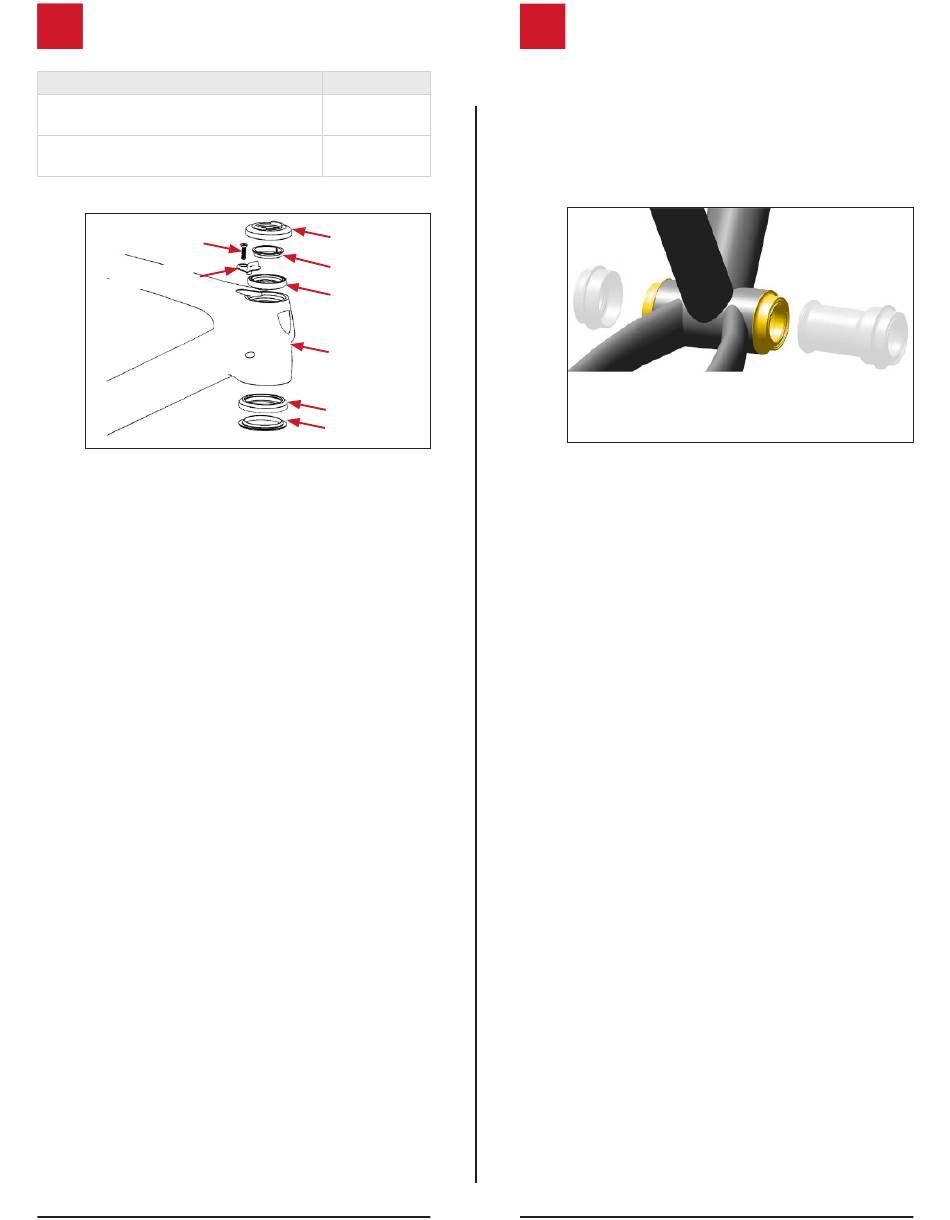

Knock Block-Steuersatz
Beschreibung
Knock Block 58 Grad kompletter
Steuersatz
Knock Block 58 Grad obere Baugruppe
ANSCHLAGSCHRAUBE
KNOCK BLOCK-
LENKANSCHLAG
1.
Schmierfett auf die obere und untere
Lagerbohrung im Steuerrohr geben.
2.
Schmierfett auf die inneren Lagersitze für den
Kompressionsring und den Gabelkonus geben.
3.
Zuerst den Gabelkonus und dann das untere
Lager auf den Gabelschaft aufsetzen.
4.
Den Gabelschaft in die Unterseite des
Steuerrohrs einführen.
5.
Das obere Lager und den Kompressionsring
auf den Gabelschaft aufsetzen.
6.
Setze den Knock Block-Lenkanschlag in den
Rahmen ein. Nicht festziehen.
7.
Die obere Lagerabdeckung montieren.
8.
Bei Bedarf Spacer montieren.
9.
Die Schraube für den Knock Block-
Lenkanschlag einschrauben und mit 2 Nm
festziehen.
Teilenummer
5252156
5252157
OBERE
LAGERABDECKUNG
KOMPRESSIONSRING
OBERES LAGER
STEUERROHR
UNTERES LAGER
GABELKONUS
1
2
Innenlager
Fuel EX-Modelle der Modelljahre 2020 und 2021
haben ein standardmäßiges BB92 PressFit-
Innenlager.
Bitte die Aus- und Einbauanweisungen im Handbuch
des Innenlager-Herstellers beachten.
ABBILDUNGEN: SRAM
