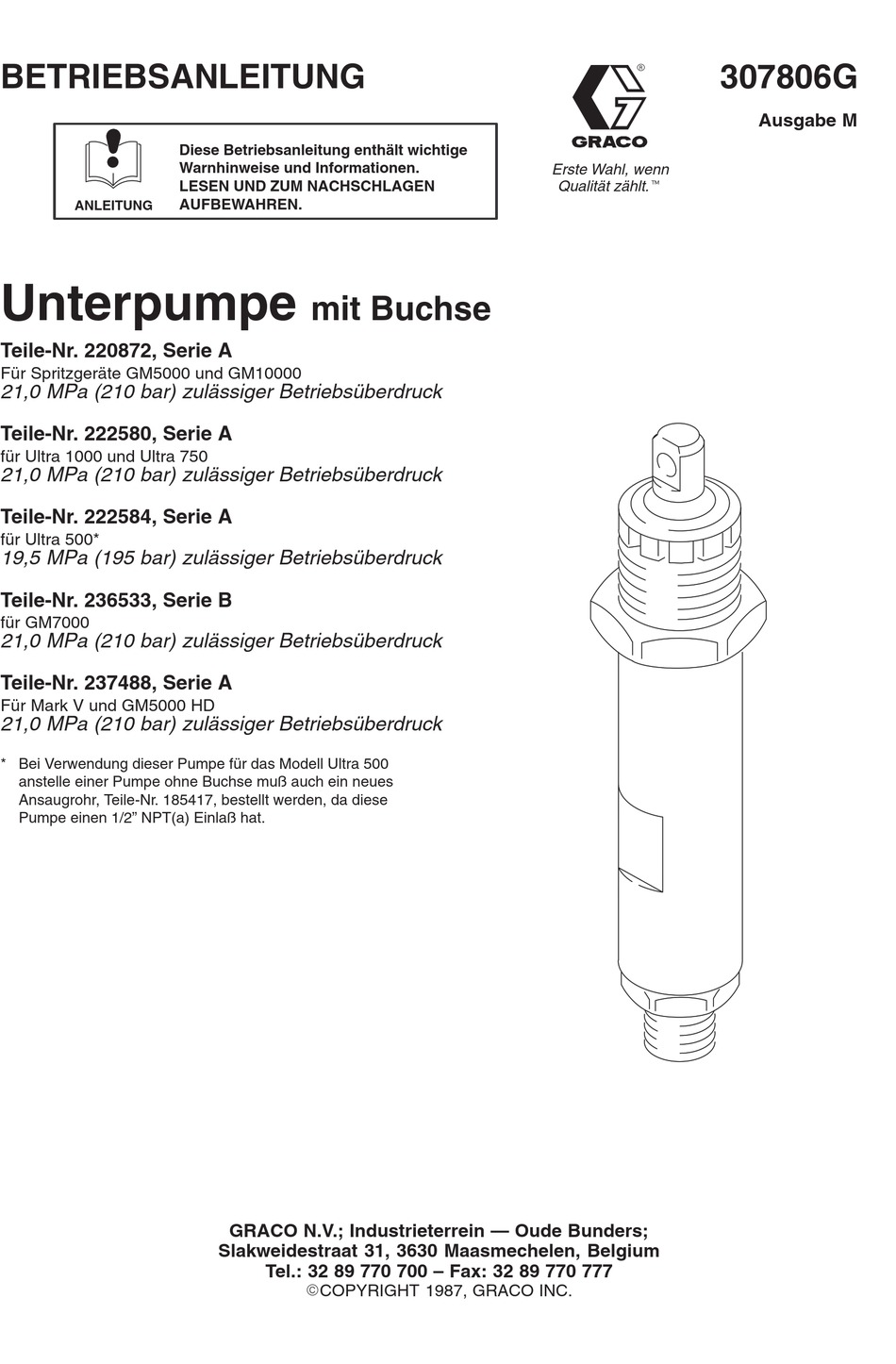

BETRIEBSANLEITUNG
Diese Betriebsanleitung enthält wichtige
Warnhinweise und Informationen.
LESEN UND ZUM NACHSCHLAGEN
AUFBEWAHREN.
ANLEITUNG

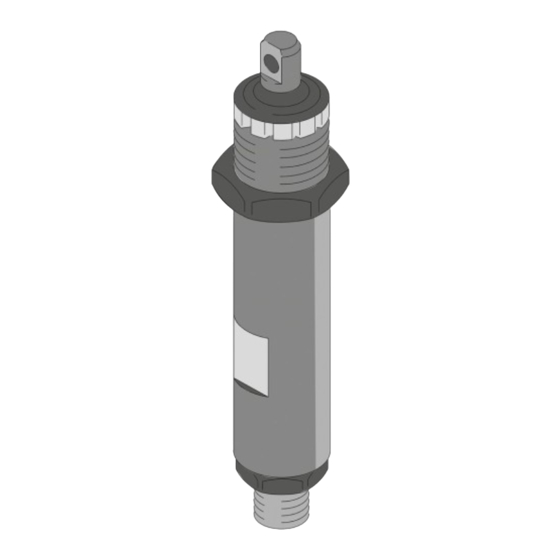

Unterpumpe
Teile-Nr. 220872, Serie A
Für Spritzgeräte GM5000 und GM10000
21,0 MPa (210 bar) zulässiger Betriebsüberdruck
Teile-Nr. 222580, Serie A
für Ultra 1000 und Ultra 750
21,0 MPa (210 bar) zulässiger Betriebsüberdruck
Teile-Nr. 222584, Serie A
für Ultra 500*
19,5 MPa (195 bar) zulässiger Betriebsüberdruck
Teile-Nr. 236533, Serie B
für GM7000
21,0 MPa (210 bar) zulässiger Betriebsüberdruck
Teile-Nr. 237488, Serie A
Für Mark V und GM5000 HD
21,0 MPa (210 bar) zulässiger Betriebsüberdruck
* Bei Verwendung dieser Pumpe für das Modell Ultra 500
anstelle einer Pumpe ohne Buchse muß auch ein neues
Ansaugrohr, Teile-Nr. 185417, bestellt werden, da diese
Pumpe einen 1/2" NPT(a) Einlaß hat.
mit Buchse
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 1987, GRACO INC.
307806G
Erste Wahl, wenn
Qualität zählt.t
Ausgabe M

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Graco 220872

  • Seite 1 Pumpe ohne Buchse muß auch ein neues Ansaugrohr, Teile-Nr. 185417, bestellt werden, da diese Pumpe einen 1/2” NPT(a) Einlaß hat. GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777...
  • Seite 2: Inhaltsverzeichnis

    ........Pumpe 220872 ........
  • Seite 3: Gefahr Durch Bewegliche Teile

    WARNUNG GEFAHR DURCH MATERIALEINSPRITZUNG Durch Spritzer aus der Pistole, undichten Stellen oder gerissenen Teilen kann Material in den Körper eingespritzt werden und sehr schwere Verletzungen verursachen, die sogar eine Amputation erforderlichen machen könnten. Material, das in die Augen oder auf die Haut gelangt ist, kann ebenso schwere Verletzungen verursachen. D Bei der Einspritzung von Flüssigkeit in die Haut handelt es sich um eine schwere Verletzung.
  • Seite 4 D Dieses Gerät darf nur von geschultem Personal verwendet werden. D Alle Handbücher, Warnschilder und Etiketten vor Inbetriebnahme des Gerätes lesen. D Das Gerät nur für den vorgesehenen Zweck verwenden. Bei Fragen dazu den Graco-Händler kontaktieren. D Gerät nicht verändern oder modifizieren. Nur Original-Ersatzteile und Zubehör von Graco verwenden.
  • Seite 5: Service

    Methoden könnte die Pumpe reißen, was zu schweren Verletzungen führen kann. Wenn die Buchse mit Hilfe 220872 220877 224788 des Werkzeugs nicht ohne Probleme ausgebaut werden 222580 222588 224787 kann, sollten Buchse und Zylinder zum Graco-Händler gebracht werden. 222584 222587 224786 236533 236564 236963 237488...
  • Seite 6 Service Abb. 1. Saugrohr und Schlauch von der Pumpe Abb. 4. Sicherungsmutter lösen und Pumpe abschrauben. abschrauben. 02553 02556 Abb. 1 Abb. 4 Abb. 5 und Teilelisten. Stopfen (5) und Packungsmutter (16) Abb. 2. Mit einem Schraubenzieher die Haltefeder nach lösen.
  • Seite 7 Service Abb. 7. Einlaßventil zerlegen. Mit Hilfe eines Hakens die Abb. 10. Bei den Pumpen 220872, 222580, 222584 und alte Dichtung entfernen. Reinigen und überprüfen. 237488. Große Mutter (A) des Buchsenausziehwerkzeugs von oben in den Zylinder schrauben. Stange hineinschrauben, um die Buchse hinauszudrücken. Werkzeug herausnehmen.
  • Seite 8: Pumpe 220872

    Abb. 13. Den Kolben zerlegen und die Packungen und Stützringe wegwerfen. Die Ausrichtung zwischen Kolbenventil und Packungshalte- mutter gut merken. Diese Ausrichtung muß in den Schritten 17 bis 19 beibehalten werden. Pumpe 220872 Mit 0,3–0,4 Nm festziehen Pumpe 222580 Mit 0,5–0,6 Nm festziehen Pumpe 222584 Mit 0,1–0,2 Nm festziehen...
  • Seite 9 Service Abb. 18. Die Ausrichtung zwischen Kolbenventil und Abb. 21. Die Packungsmutter und den Stopfen lose installieren. Packungshaltemutter aus Abb. 16 beibehalten und gleich- zeitig die Kolbenventilgruppe soweit in die Kolbenstange schrauben, bis die Kolbenventilmutter die Stange gerade berührt. Abb. 21 02572 Abb.
  • Seite 10 Service Hinweise zum Zusammenbau der Pumpe Abb. 26. Den O-Ring des Einlaßventils mit silikonlosem Fett schmieren. Den Pumpenzylinder auf das Einlaßventil schrauben. Bei den Pumpen 220892, 222580 und 222584 D Die Buchse mit dem konischen Ende nach unten mit 95 Nm festziehen. Bei den Pumpen 236533 und 237488 mit 149 Nm festziehen.
  • Seite 11 Abb. 31. Die Pumpe weiter in das Lagergehäuse schrauben, bis sie mit dem oberen Teil des Gehäuses plan ist. Die Sicherungsmutter sehr fest anziehen. Bei den Pumpen 220872, 222580, 222584 und 237488 auf ungefähr 95 Nm festziehen. Bei der Pumpe 236533 auf ungefähr 190 Nm festziehen.
  • Seite 12 Notizen 12 307806...
  • Seite 13 183181 ZYLINDER 183180 KUGELFÜHRUNG 183173 STIFT, Kugelanschlag 220631 KOLBENVENTIL 220629 EINLASSVENTIL 220630 KOLBENSTANGE 101947 KUGEL Diese Teile sind auch im Reparatursatz 220877 enthalten, der separat zu bestellen ist. Zubehör Laufbuchse-Ausbauwerkzeug 224788 für Pumpe 220872. Zum Ausbau einer Laufbuchse erforderlich. 307806...
  • Seite 14 Bauteile – Pumpe 222580 Modell 222580, Serie A Unterpumpe mit Buchse Umfaßt Pos. 2 bis 25 Pos. Teile-Nr. Bezeichnung Stück 108526 PACKUNG, O-Ring; PTFE 107093 DICHTUNG; Polyurethan 105445 KUGEL; Edelstahl 179810 STOPFEN 178939 V-PACKUNG; Leder 178940 V-PACKUNG; Leder 178942 STÜTZRING 178943 GEGENRING 178944...
  • Seite 15 Bauteile – Pumpe 222584 Modell 222584, Serie A Unterpumpe mit Buchse Umfaßt Pos. 2 bis 25 Pos. Teile-Nr. Bezeichnung Stück 108954 PACKUNG, O-Ring; PTFE 105522 DICHTUNG; Polyurethan 105445 KUGEL; Edelstahl 180656 STOPFEN 176749 V-PACKUNG; Leder 176755 V-PACKUNG; Leder 176754 STÜTZRING 176757 GEGENRING 176750...
  • Seite 16 Bauteile – Pumpe 236533 Modell 236533, Serie B Unterpumpe mit Buchse Umfaßt Pos. 2 bis 25 Pos. Teile-Nr. Bezeichnung Stück 108822 PACKUNG, O-Ring; PTFE 112589 DICHTUNG; Polyurethan 102972 KUGEL; Edelstahl 112590 STOPFEN 112591 V-PACKUNG; Leder 112591 V-PACKUNG; Leder 189585 STÜTZRING 189584 GEGENRING 10*{...
  • Seite 17 Bauteile – Pumpe 237488 Modell 237488, Serie A Unterpumpe Enthält Pos. 2 bis 26 Pos. Teile-Nr. Bezeichnung Stück 107098* DICHTUNG 108690* DICHTUNG; Polyurethan 102972* KUGEL; Edelstahl 183171 STOPFEN 183174* V-PACKUNG; Leder 183175* V-PACKUNG; Leder 183176* STÜTZRING 183177* GEGENRING 183178* STÜTZRING 183179 HALTEMUTTER, Sechskant 183182*...
  • Seite 18 Notizen 18 307806...
  • Seite 19: Technische Daten

    ......195 bar Pumpen 220872, 222580, 236533, 237488 ..
  • Seite 20: Garantie

    Garantie, die von Graco bekanntgegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
