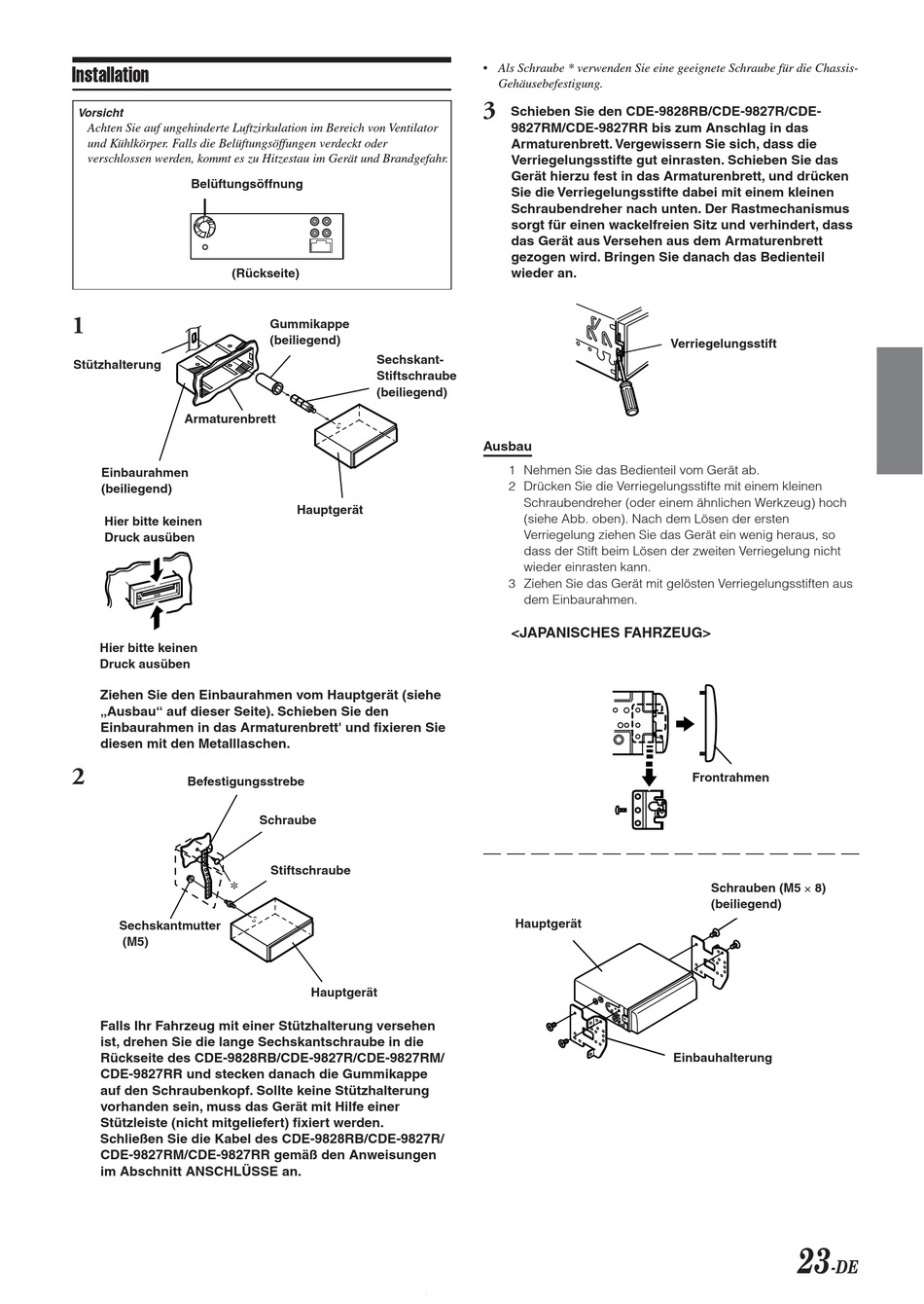

Installation

Vorsicht
Achten Sie auf ungehinderte Luftzirkulation im Bereich von Ventilator
und Kühlkörper. Falls die Belüftungsöffungen verdeckt oder
verschlossen werden, kommt es zu Hitzestau im Gerät und Brandgefahr.
Belüftungsöffnung
(Rückseite)
1
Stützhalterung
Armaturenbrett
Einbaurahmen
(beiliegend)
Hier bitte keinen
Druck ausüben
Hier bitte keinen
Druck ausüben
Ziehen Sie den Einbaurahmen vom Hauptgerät (siehe
„Ausbau" auf dieser Seite). Schieben Sie den
Einbaurahmen in das Armaturenbrett' und fixieren Sie
diesen mit den Metalllaschen.
2
Befestigungsstrebe
∗
Sechskantmutter
(M5)
Falls Ihr Fahrzeug mit einer Stützhalterung versehen
ist, drehen Sie die lange Sechskantschraube in die
Rückseite des CDE-9828RB/CDE-9827R/CDE-9827RM/
CDE-9827RR und stecken danach die Gummikappe
auf den Schraubenkopf. Sollte keine Stützhalterung
vorhanden sein, muss das Gerät mit Hilfe einer
Stützleiste (nicht mitgeliefert) fixiert werden.
Schließen Sie die Kabel des CDE-9828RB/CDE-9827R/
CDE-9827RM/CDE-9827RR gemäß den Anweisungen
im Abschnitt ANSCHLÜSSE an.
Gummikappe
(beiliegend)
Sechskant-
Stiftschraube
(beiliegend)
Hauptgerät
Schraube
Stiftschraube
Hauptgerät
• Als Schraube * verwenden Sie eine geeignete Schraube für die Chassis-
Gehäusebefestigung.
3
Schieben Sie den CDE-9828RB/CDE-9827R/CDE-
9827RM/CDE-9827RR bis zum Anschlag in das
Armaturenbrett. Vergewissern Sie sich, dass die
Verriegelungsstifte gut einrasten. Schieben Sie das
Gerät hierzu fest in das Armaturenbrett, und drücken
Sie die Verriegelungsstifte dabei mit einem kleinen
Schraubendreher nach unten. Der Rastmechanismus
sorgt für einen wackelfreien Sitz und verhindert, dass
das Gerät aus Versehen aus dem Armaturenbrett
gezogen wird. Bringen Sie danach das Bedienteil
wieder an.
Ausbau
1 Nehmen Sie das Bedienteil vom Gerät ab.
2 Drücken Sie die Verriegelungsstifte mit einem kleinen
Schraubendreher (oder einem ähnlichen Werkzeug) hoch
(siehe Abb. oben). Nach dem Lösen der ersten
Verriegelung ziehen Sie das Gerät ein wenig heraus, so
dass der Stift beim Lösen der zweiten Verriegelung nicht
wieder einrasten kann.
3 Ziehen Sie das Gerät mit gelösten Verriegelungsstiften aus
dem Einbaurahmen.
<JAPANISCHES FAHRZEUG>
Hauptgerät
Verriegelungsstift
Frontrahmen
Schrauben (M5 × 8)
(beiliegend)
Einbauhalterung
23
-DE
