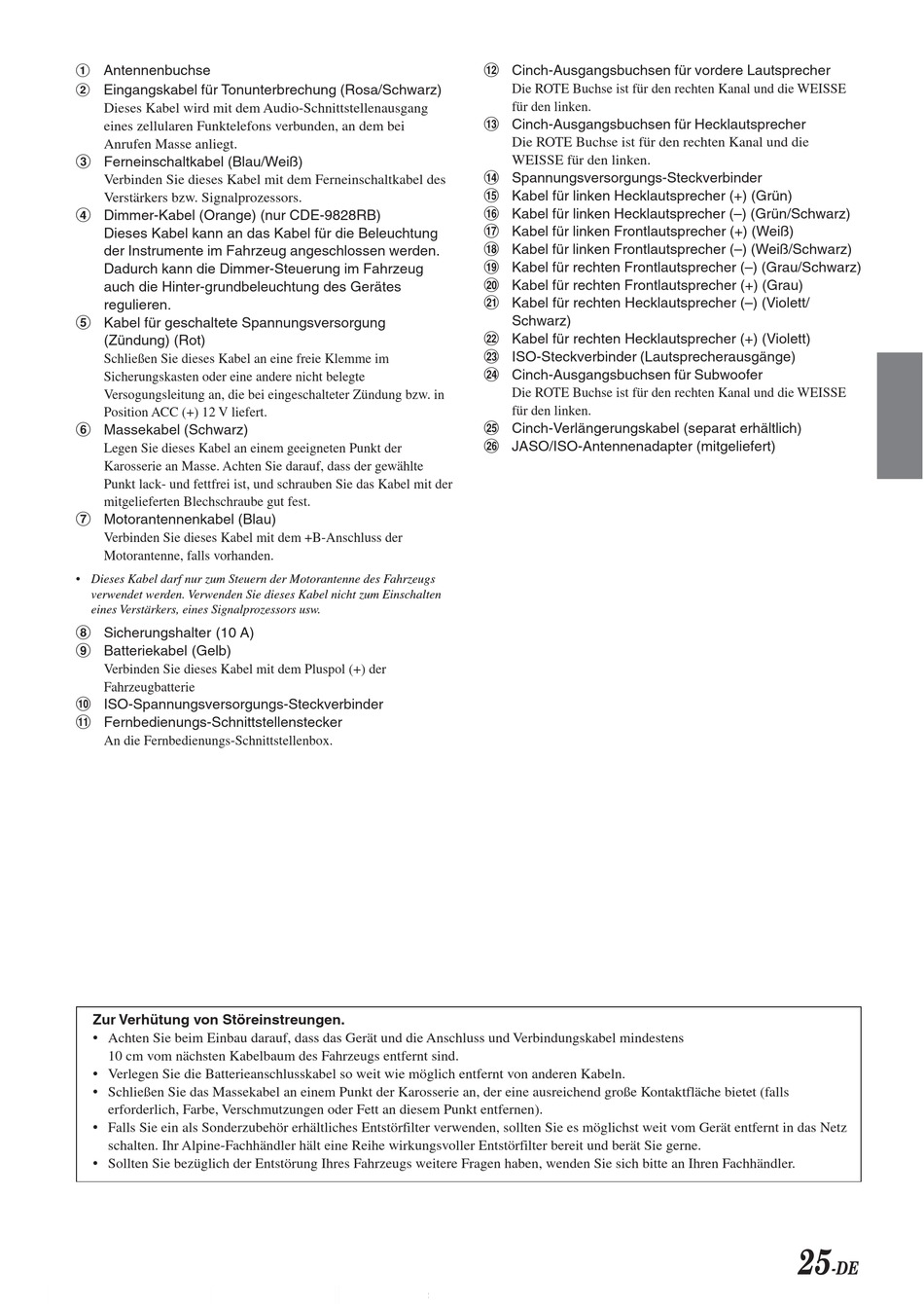

1
Antennenbuchse
2
Eingangskabel für Tonunterbrechung (Rosa/Schwarz)
Dieses Kabel wird mit dem Audio-Schnittstellenausgang
eines zellularen Funktelefons verbunden, an dem bei
Anrufen Masse anliegt.
3 Ferneinschaltkabel (Blau/Weiß)
Verbinden Sie dieses Kabel mit dem Ferneinschaltkabel des
Verstärkers bzw. Signalprozessors.
4 Dimmer-Kabel (Orange) (nur CDE-9828RB)
Dieses Kabel kann an das Kabel für die Beleuchtung
der Instrumente im Fahrzeug angeschlossen werden.
Dadurch kann die Dimmer-Steuerung im Fahrzeug
auch die Hinter-grundbeleuchtung des Gerätes
regulieren.
5 Kabel für geschaltete Spannungsversorgung
(Zündung) (Rot)
Schließen Sie dieses Kabel an eine freie Klemme im
Sicherungskasten oder eine andere nicht belegte
Versogungsleitung an, die bei eingeschalteter Zündung bzw. in
Position ACC (+) 12 V liefert.
6 Massekabel (Schwarz)
Legen Sie dieses Kabel an einem geeigneten Punkt der
Karosserie an Masse. Achten Sie darauf, dass der gewählte
Punkt lack- und fettfrei ist, und schrauben Sie das Kabel mit der
mitgelieferten Blechschraube gut fest.
7 Motorantennenkabel (Blau)
Verbinden Sie dieses Kabel mit dem +B-Anschluss der
Motorantenne, falls vorhanden.
• Dieses Kabel darf nur zum Steuern der Motorantenne des Fahrzeugs
verwendet werden. Verwenden Sie dieses Kabel nicht zum Einschalten
eines Verstärkers, eines Signalprozessors usw.
8 Sicherungshalter (10 A)
9 Batteriekabel (Gelb)
Verbinden Sie dieses Kabel mit dem Pluspol (+) der
Fahrzeugbatterie
! ISO-Spannungsversorgungs-Steckverbinder
" Fernbedienungs-Schnittstellenstecker
An die Fernbedienungs-Schnittstellenbox.
Zur Verhütung von Störeinstreungen.
• Achten Sie beim Einbau darauf, dass das Gerät und die Anschluss und Verbindungskabel mindestens
10 cm vom nächsten Kabelbaum des Fahrzeugs entfernt sind.
• Verlegen Sie die Batterieanschlusskabel so weit wie möglich entfernt von anderen Kabeln.
• Schließen Sie das Massekabel an einem Punkt der Karosserie an, der eine ausreichend große Kontaktfläche bietet (falls
erforderlich, Farbe, Verschmutzungen oder Fett an diesem Punkt entfernen).
• Falls Sie ein als Sonderzubehör erhältliches Entstörfilter verwenden, sollten Sie es möglichst weit vom Gerät entfernt in das Netz
schalten. Ihr Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter bereit und berät Sie gerne.
• Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.
# Cinch-Ausgangsbuchsen für vordere Lautsprecher
Die ROTE Buchse ist für den rechten Kanal und die WEISSE
für den linken.
$ Cinch-Ausgangsbuchsen für Hecklautsprecher
Die ROTE Buchse ist für den rechten Kanal und die
WEISSE für den linken.
% Spannungsversorgungs-Steckverbinder
& Kabel für linken Hecklautsprecher (+) (Grün)
( Kabel für linken Hecklautsprecher (–) (Grün/Schwarz)
) Kabel für linken Frontlautsprecher (+) (Weiß)
~ Kabel für linken Frontlautsprecher (–) (Weiß/Schwarz)
+ Kabel für rechten Frontlautsprecher (–) (Grau/Schwarz)
, Kabel für rechten Frontlautsprecher (+) (Grau)
- Kabel für rechten Hecklautsprecher (–) (Violett/
Schwarz)
. Kabel für rechten Hecklautsprecher (+) (Violett)
/ ISO-Steckverbinder (Lautsprecherausgänge)
: Cinch-Ausgangsbuchsen für Subwoofer
Die ROTE Buchse ist für den rechten Kanal und die WEISSE
für den linken.
; Cinch-Verlängerungskabel (separat erhältlich)
< JASO/ISO-Antennenadapter (mitgeliefert)
