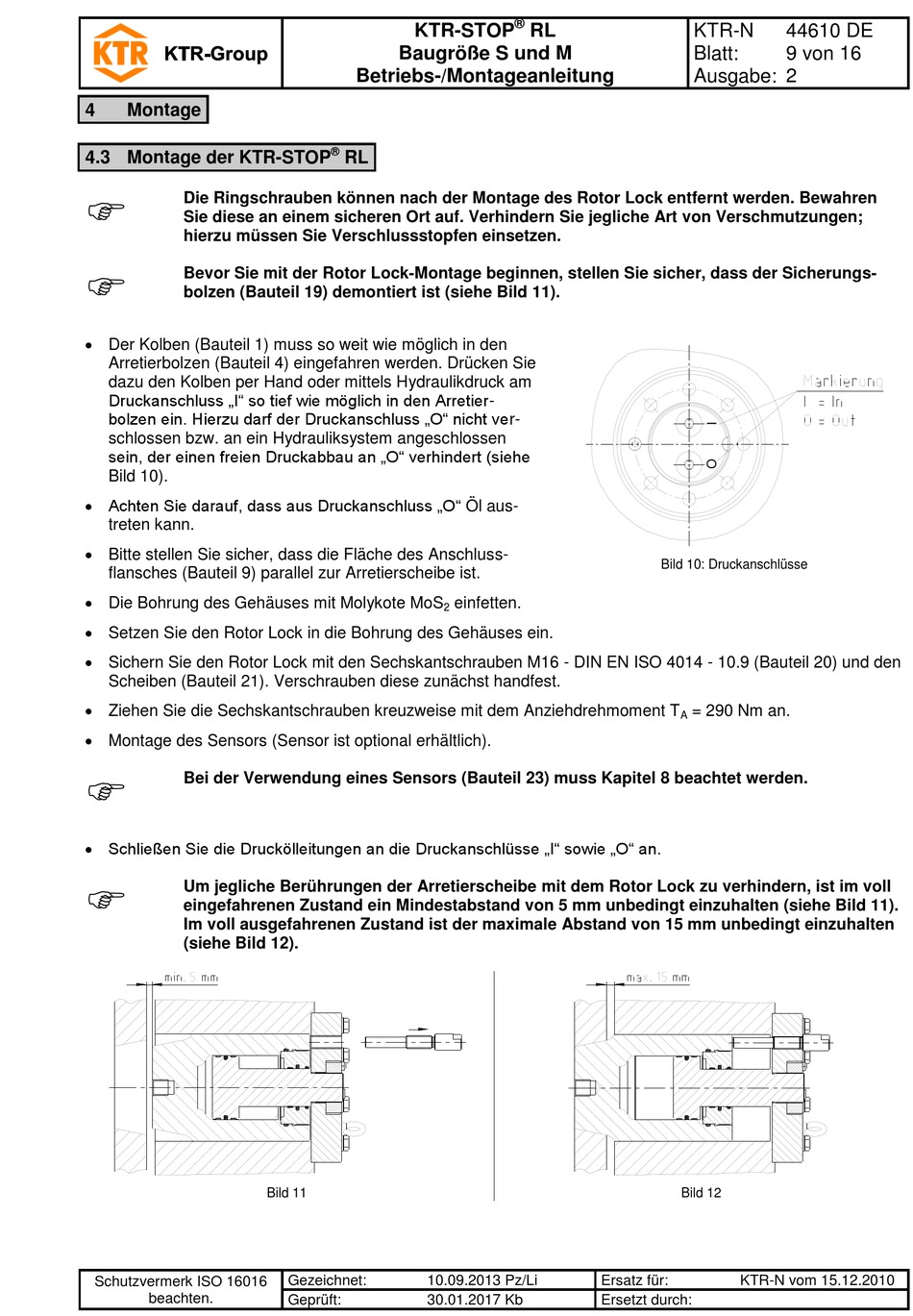

KTR-Group KTR-STOP RL Betriebs-/Montageanleitung Seite 9

4 Montage
4.3 Montage der KTR-STOP

Die Ringschrauben können nach der Montage des Rotor Lock entfernt werden. Bewahren
Sie diese an einem sicheren Ort auf. Verhindern Sie jegliche Art von Verschmutzungen;
hierzu müssen Sie Verschlussstopfen einsetzen.

Bevor Sie mit der Rotor Lock-Montage beginnen, stellen Sie sicher, dass der Sicherungs-
bolzen (Bauteil 19) demontiert ist (siehe Bild 11).
 Der Kolben (Bauteil 1) muss so weit wie möglich in den
Arretierbolzen (Bauteil 4) eingefahren werden. Drücken Sie
dazu den Kolben per Hand oder mittels Hydraulikdruck am
Druckanschluss „I" so tief wie möglich in den Arretier-
bolzen ein. Hierzu darf der Druckanschluss „O" nicht ver-
schlossen bzw. an ein Hydrauliksystem angeschlossen
sein, der einen freien Druckabbau an „O" verhindert (siehe
Bild 10).
 Achten Sie darauf, dass aus Druckanschluss „O" Öl aus-
treten kann.
 Bitte stellen Sie sicher, dass die Fläche des Anschluss-
flansches (Bauteil 9) parallel zur Arretierscheibe ist.
 Die Bohrung des Gehäuses mit Molykote MoS
 Setzen Sie den Rotor Lock in die Bohrung des Gehäuses ein.
 Sichern Sie den Rotor Lock mit den Sechskantschrauben M16 - DIN EN ISO 4014 - 10.9 (Bauteil 20) und den
Scheiben (Bauteil 21). Verschrauben diese zunächst handfest.
 Ziehen Sie die Sechskantschrauben kreuzweise mit dem Anziehdrehmoment T
 Montage des Sensors (Sensor ist optional erhältlich).

Bei der Verwendung eines Sensors (Bauteil 23) muss Kapitel 8 beachtet werden.
 Schließen Sie die Druckölleitungen an die Druckanschlüsse „I" sowie „O" an.

Um jegliche Berührungen der Arretierscheibe mit dem Rotor Lock zu verhindern, ist im voll
eingefahrenen Zustand ein Mindestabstand von 5 mm unbedingt einzuhalten (siehe Bild 11).
Im voll ausgefahrenen Zustand ist der maximale Abstand von 15 mm unbedingt einzuhalten
(siehe Bild 12).
Schutzvermerk ISO 16016
beachten.
KTR-STOP
Baugröße S und M
Betriebs-/Montageanleitung
®
RL
Bild 11
Gezeichnet: 10.09.2013 Pz/Li
Geprüft: 30.01.2017 Kb
®
RL
einfetten.
2
Ersatz für:
Ersetzt durch:
KTR-N 44610 DE
Blatt: 9 von 16
Ausgabe: 2
Bild 10: Druckanschlüsse
= 290 Nm an.
A
Bild 12
KTR-N vom 15.12.2010
