1 Technische Daten
Anschlussabmessungen des Gehäuses
Anschlussabmessungen der Arretierscheibe
Schutzvermerk ISO 16016
beachten.
KTR-STOP
Baugröße S und M
Betriebs-/Montageanleitung

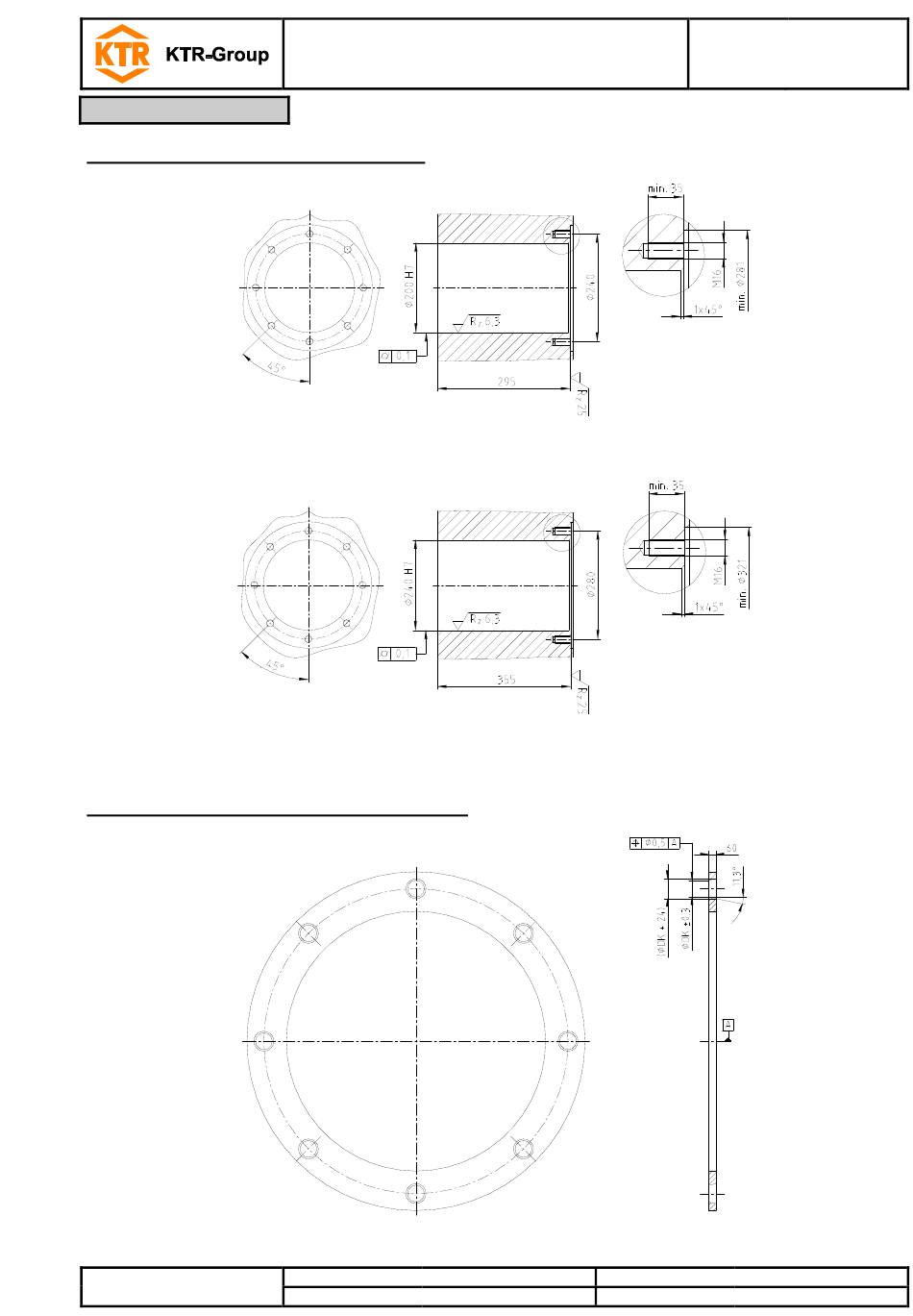

Bild 5: Gehäuseabmessungen – Baugröße S
Bild 6: Gehäuseabmessungen – Baugröße M
Bild 7: Arretierscheibe
