4
Montage
4.1 Bauteile des KTR-STOP
Bauteile des KTR-STOP
Bauteil
Stückzahl
19
1
20
8
21
8
1)
23
1
50
1
1)
optional erhältlich
Schutzvermerk ISO 16016
beachten.
KTR-STOP
Baugröße S und M
Betriebs-/Montageanleitung
®
RL
®
RL
Benennung
Sicherungsbolzen
Sechskantschraube
DIN EN ISO 4014 - 10.9
Scheibe DIN EN ISO 7089
Sensor
®
KTR-STOP
RL (vormontiert)

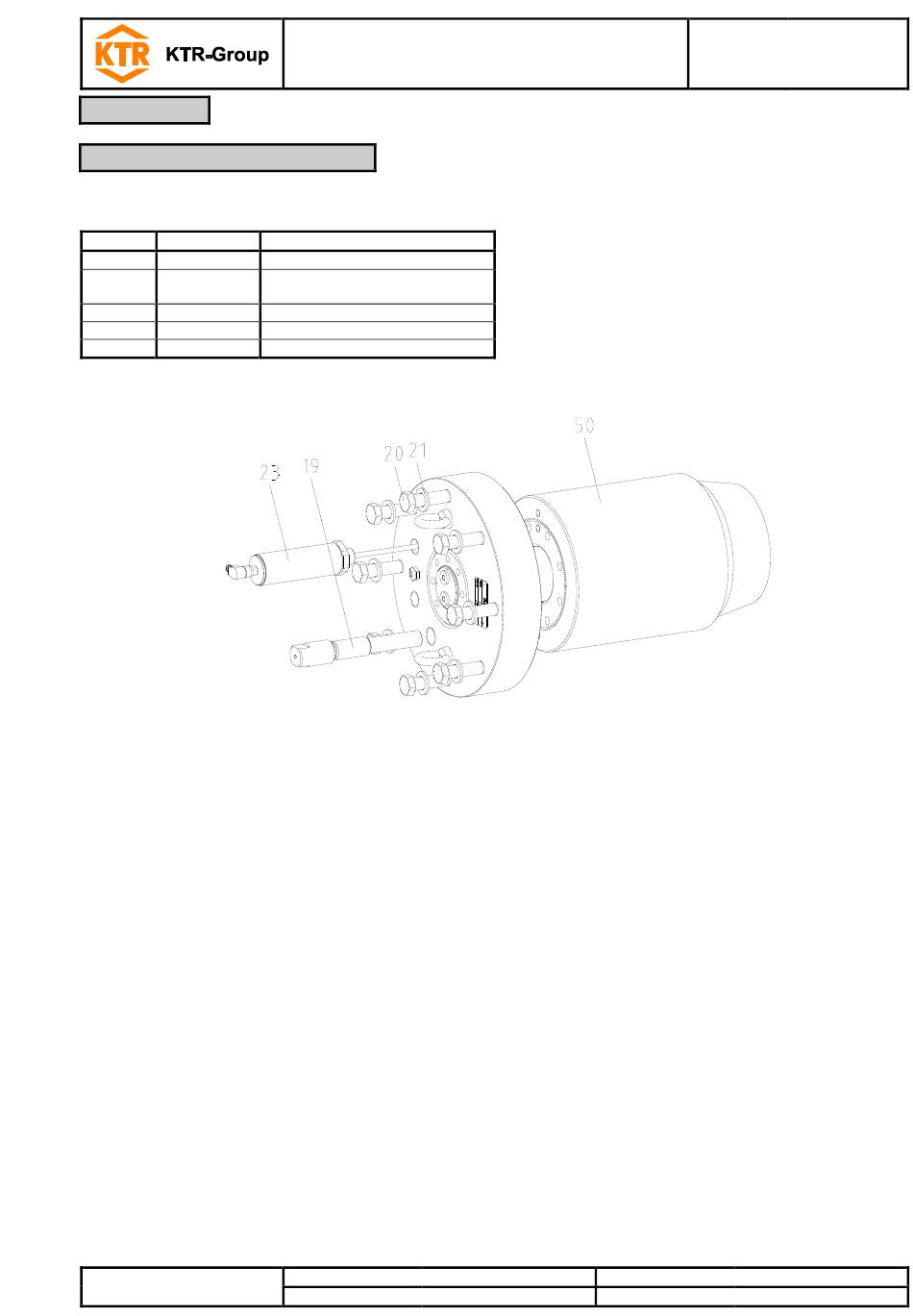

Bild 8: Bauteile des KTR-STOP
Gezeichnet:
10.09.2013 Pz/Li
Geprüft:
30.01.2017 Kb
®
RL
®
RL
Ersatz für:
Ersetzt durch:
KTR-N
44610 DE
Blatt:
7 von 16
Ausgabe:
2
KTR-N vom 15.12.2010
