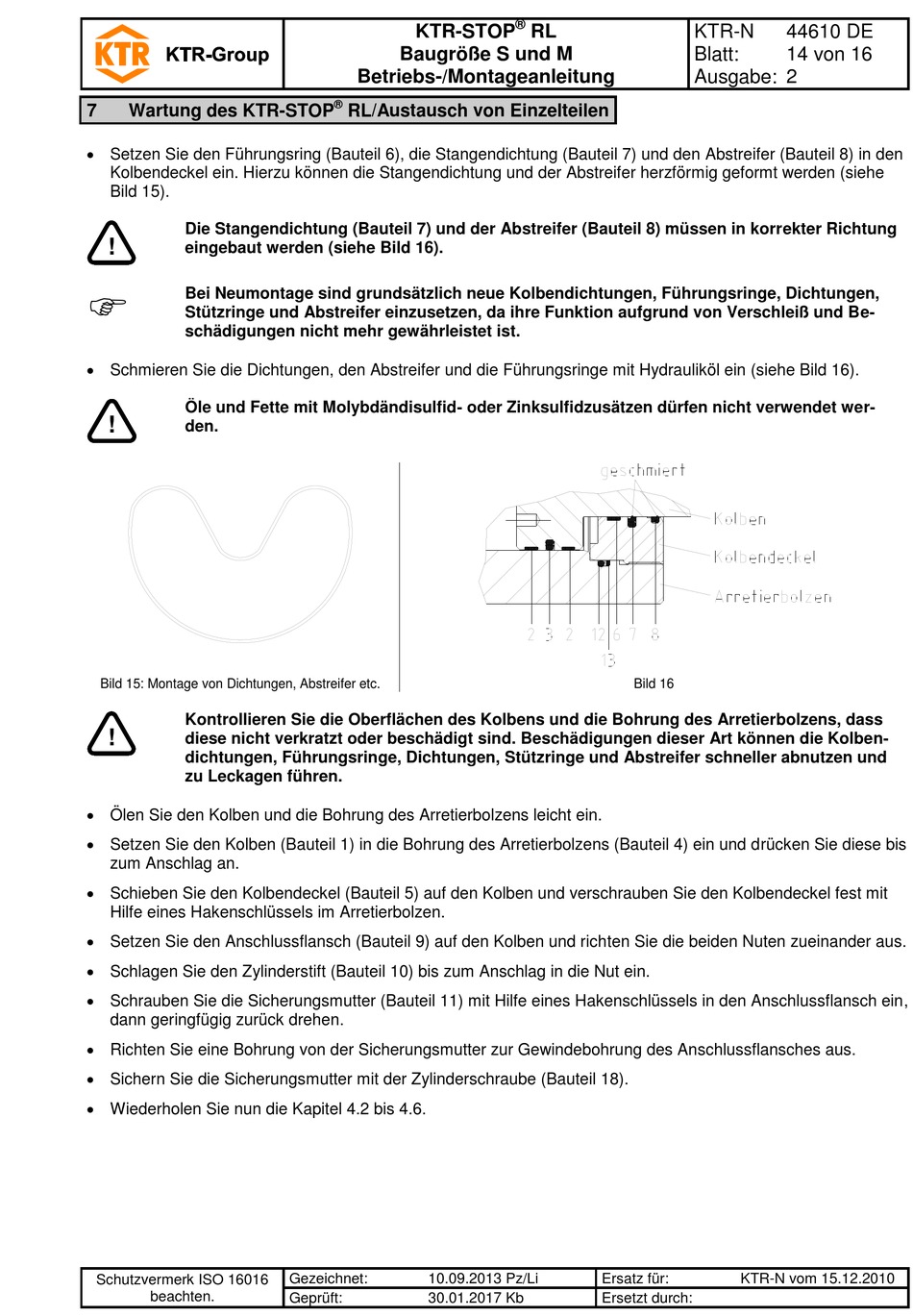

KTR-Group KTR-STOP RL Betriebs-/Montageanleitung Seite 14

7 Wartung des KTR-STOP
 Setzen Sie den Führungsring (Bauteil 6), die Stangendichtung (Bauteil 7) und den Abstreifer (Bauteil 8) in den
Kolbendeckel ein. Hierzu können die Stangendichtung und der Abstreifer herzförmig geformt werden (siehe
Bild 15).
Die Stangendichtung (Bauteil 7) und der Abstreifer (Bauteil 8) müssen in korrekter Richtung
!
eingebaut werden (siehe Bild 16).

Bei Neumontage sind grundsätzlich neue Kolbendichtungen, Führungsringe, Dichtungen,
Stützringe und Abstreifer einzusetzen, da ihre Funktion aufgrund von Verschleiß und Be-
schädigungen nicht mehr gewährleistet ist.
 Schmieren Sie die Dichtungen, den Abstreifer und die Führungsringe mit Hydrauliköl ein (siehe Bild 16).
Öle und Fette mit Molybdändisulfid- oder Zinksulfidzusätzen dürfen nicht verwendet wer-
!
den.
Bild 15: Montage von Dichtungen, Abstreifer etc.
Kontrollieren Sie die Oberflächen des Kolbens und die Bohrung des Arretierbolzens, dass
!
diese nicht verkratzt oder beschädigt sind. Beschädigungen dieser Art können die Kolben-
dichtungen, Führungsringe, Dichtungen, Stützringe und Abstreifer schneller abnutzen und
zu Leckagen führen.
 Ölen Sie den Kolben und die Bohrung des Arretierbolzens leicht ein.
 Setzen Sie den Kolben (Bauteil 1) in die Bohrung des Arretierbolzens (Bauteil 4) ein und drücken Sie diese bis
zum Anschlag an.
 Schieben Sie den Kolbendeckel (Bauteil 5) auf den Kolben und verschrauben Sie den Kolbendeckel fest mit
Hilfe eines Hakenschlüssels im Arretierbolzen.
 Setzen Sie den Anschlussflansch (Bauteil 9) auf den Kolben und richten Sie die beiden Nuten zueinander aus.
 Schlagen Sie den Zylinderstift (Bauteil 10) bis zum Anschlag in die Nut ein.
 Schrauben Sie die Sicherungsmutter (Bauteil 11) mit Hilfe eines Hakenschlüssels in den Anschlussflansch ein,
dann geringfügig zurück drehen.
 Richten Sie eine Bohrung von der Sicherungsmutter zur Gewindebohrung des Anschlussflansches aus.
 Sichern Sie die Sicherungsmutter mit der Zylinderschraube (Bauteil 18).
 Wiederholen Sie nun die Kapitel 4.2 bis 4.6.
Schutzvermerk ISO 16016
beachten.
KTR-STOP
Baugröße S und M
Betriebs-/Montageanleitung
®
RL/Austausch von Einzelteilen
Gezeichnet: 10.09.2013 Pz/Li
Geprüft: 30.01.2017 Kb
®
RL
Bild 16
Ersatz für:
Ersetzt durch:
KTR-N 44610 DE
Blatt: 14 von 16
Ausgabe: 2
KTR-N vom 15.12.2010
