8
Zubehörteil - Sensor
8.1 Technische Daten
Funktion des Sensors
Im Gehäuse des Sensors befinden sich zwei Mikroschalter. Durch das volle Ein- und Ausfahren des Rotor Lock
löst die Sensornadel die Schalter in zwei verschiedenen Positionen aus. Hierdurch wird elektronisch das Signal
Rotor Lock „In" bzw. Rotor Lock „Out" weitergegeben.
Technische Daten:
Betriebstemperatur
max. Spannung
Schaltstrom
Schalttoleranz
max. Hub
Schutzart
Schlüsselweite
max. Anziehdrehmoment G 1/2"
max. Anziehdrehmoment M12
Kabellänge [m]
Material des Kabels
Abmessung des Kabels
Schaltpositionen:
Rotor Lock ist
voll ausgefahren.
Rotor Lock ist zwischen
voll aus- und eingefahren.
Rotor Lock ist
voll eingefahren.
Schutzvermerk ISO 16016
beachten.
KTR-STOP
Baugröße S und M
Betriebs-/Montageanleitung
-40 °C bis +85 °C
30 V DC/AC
1 bis 100 mA
± 0,4 mm
85 mm
IP 65 (montiert)
41 mm
20 Nm
Handfest
5, 10 oder 15
PUR
2
5 * 0,34 mm
Gezeichnet:
10.09.2013 Pz/Li
Geprüft:
30.01.2017 Kb
®
RL

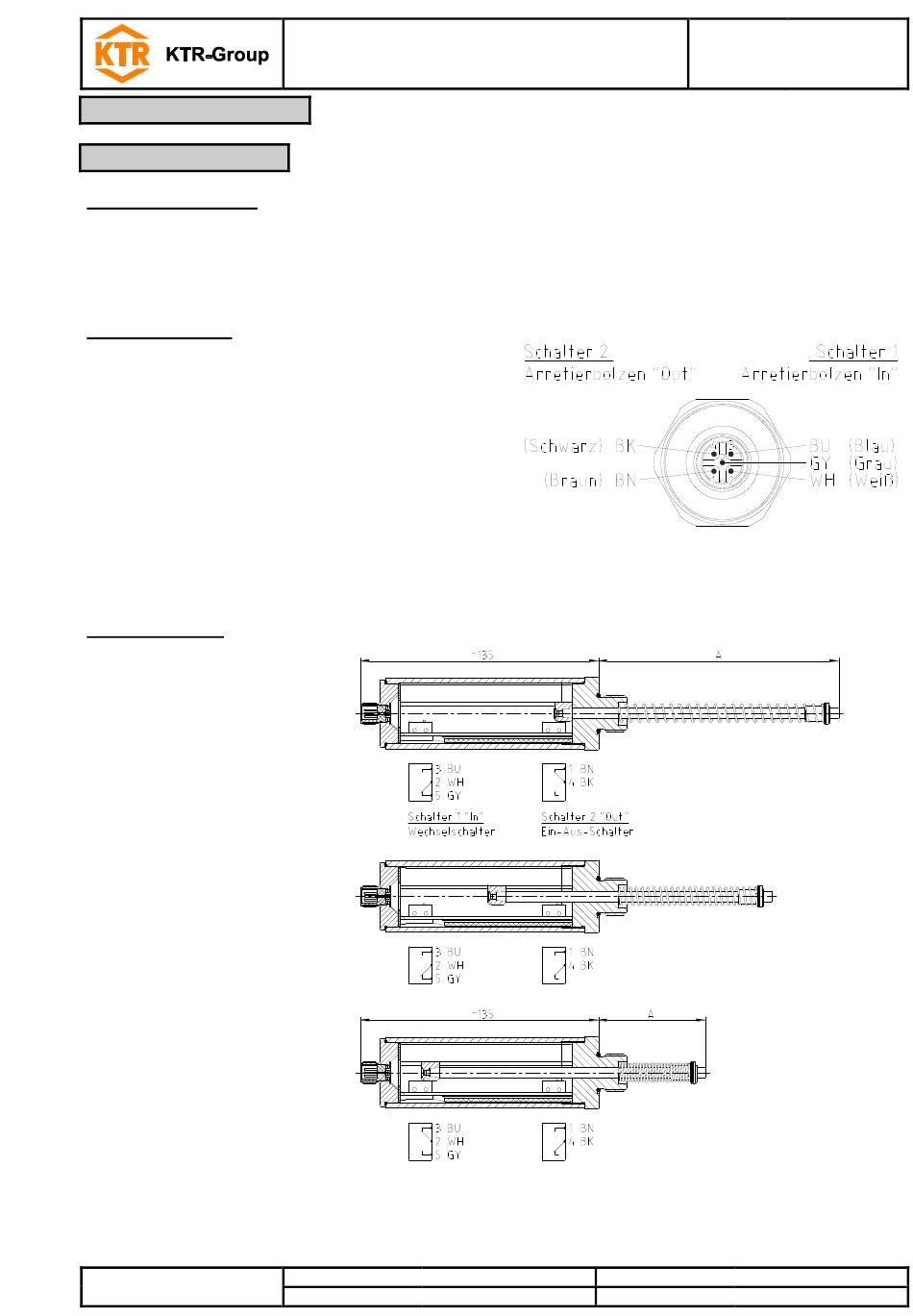

Bild 17: Steckverbindung
Bild 18: Schaltpositionen
Ersatz für:
Ersetzt durch:
KTR-N
44610 DE
Blatt:
15 von 16
Ausgabe:
2
KTR-N vom 15.12.2010
