Einstellen Des Pegels (Manuell) - Fluke Ti10 Bedienungshandbuch

3. Den Softkey Manuell drücken, um die Wärmebildkamera auf manuelle
Bereichswahl einzustellen, und den Softkey Auto drücken, um
automatische Bereichswahl auszuwählen.

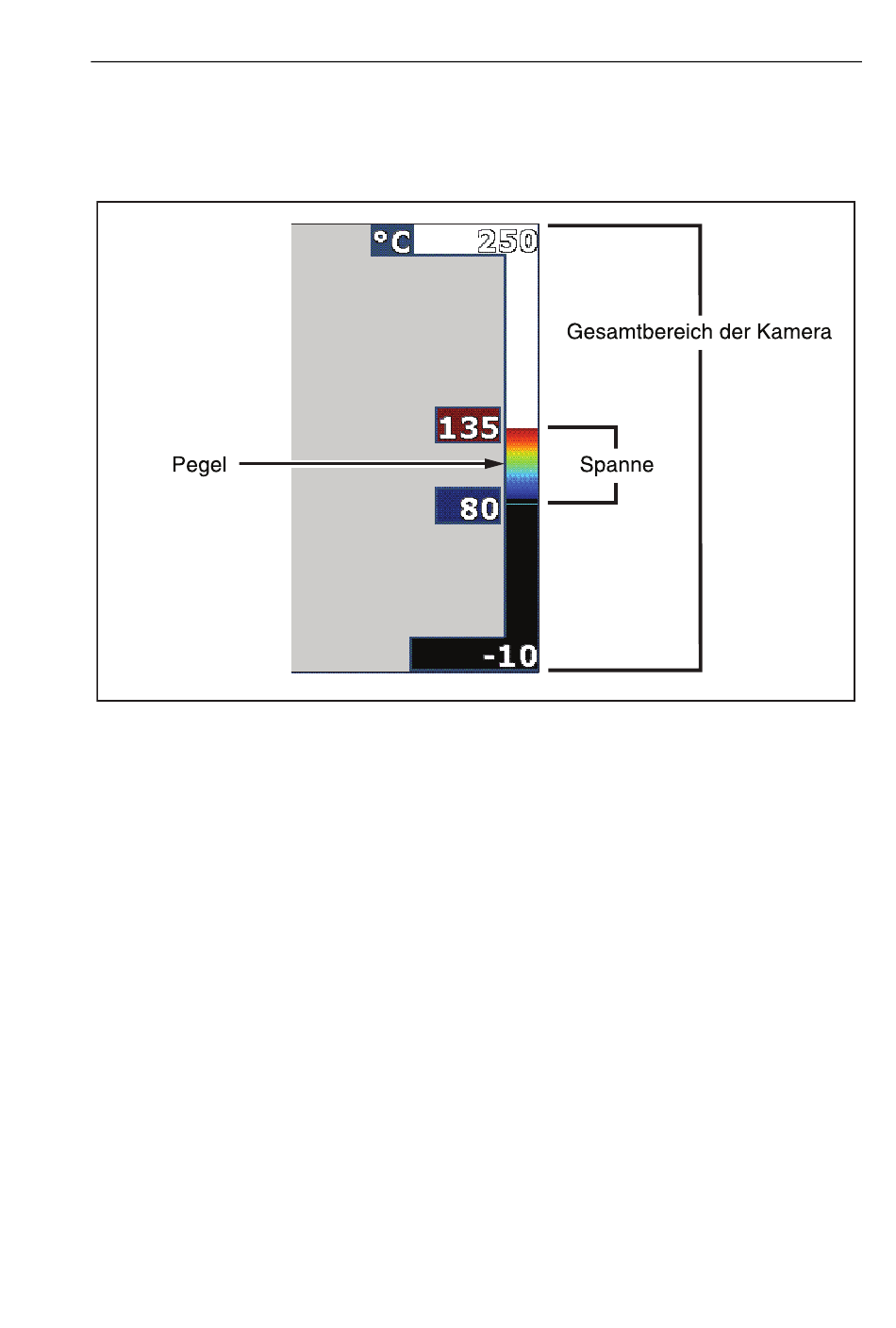

Abbildung 1. Bereichs- und Spanne-Einstellungen

Einstellen des Pegels (Manuell)

Bei manueller Bereichswahl passt die Pegeleinstellung die Wärmespanne
innerhalb des Gesamttemperaturbereichs der Wärmebildkamera an. Siehe
Abbildung 1. Einstellen des Pegels:
1. Nach Aktivierung der manuellen Bereichswahl (siehe „Einstellen des
Bereichs" oben) den Softkey Pegel drücken.
2. Den Softkey Auf drücken, um die Temperaturspanne auf höhere
Temperaturen zu verschieben, oder Ab drücken, um die Spanne auf
niedrigere Temperaturen zu verschieben.
3. Den Softkey Fertig drücken, um den Bereichspegel der
Wärmebildkamera einzustellen.
Die Skala auf der rechten Seite der Anzeige gibt den Bereich an.
Thermal Imagers
Anpassen des Wärmebilds
exm02.eps
9
