EX-1237HMVS

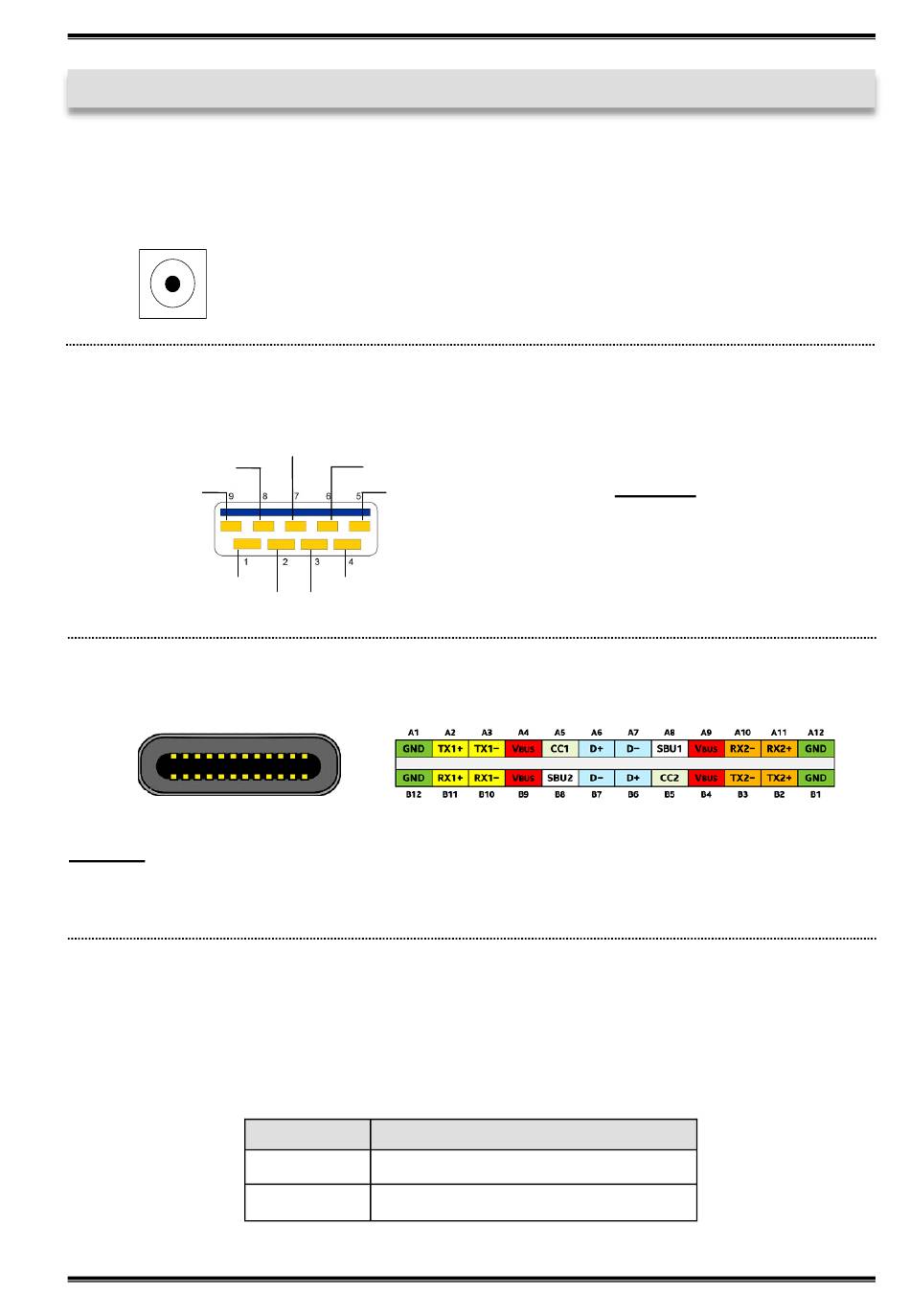

3. Aufbau, Anschlüsse, LED's & Jumper Einstellungen
3.2 Anschlüsse & LED's
7-24V Buchse:
USB 3.2 (Gen2) A-Buchse:
StdB_SSTX +
StdB_SSTX -
VCC
USB 3.2 (Gen2) C-Buchse:
Hinweis!
Durch die Doppelbelegung der Pins, kann der USB Typ-C Stecker beidseitig in die Buchse
gesteckt werden.
Status LED's:
Neben jedem Downstream-Port befindet sich eine grüne LED, welche Ihnen anzeigt in welchem
Modus der Port arbeitet. Es gibt zwei Modi. In der folgenden Tabelle ist aufgeführt, welche Bedeu-
tung die LED Signale haben:
© Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
GND
D-
D+
LED
Aus
Kein USB Gerät angeschlossen
Leuchtend
USB Gerät erkannt und bereit
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
Beschreibung
5
