4.3 Installation

4.3.1 Montage der Befestigungsschrauben

Schritt 1
Legen Sie den endgültigen Installationsort und die
Ausrichtung des Innengeräts fest. Berücksichtigen Sie
hierbei besonders den Platz für Leitungen, Kabel und
Wartung.
Schritt 2
Montieren Sie die Befestigungsschrauben wie in
Abb. 4.2 dargestellt.
• Für Betonplatten
Decke oder Wand
Einsatz
150 bei 160 mm
(100 bis 150 kg)
Beton
Stahl
Ankerschrauben
(W3/8 oder M10)

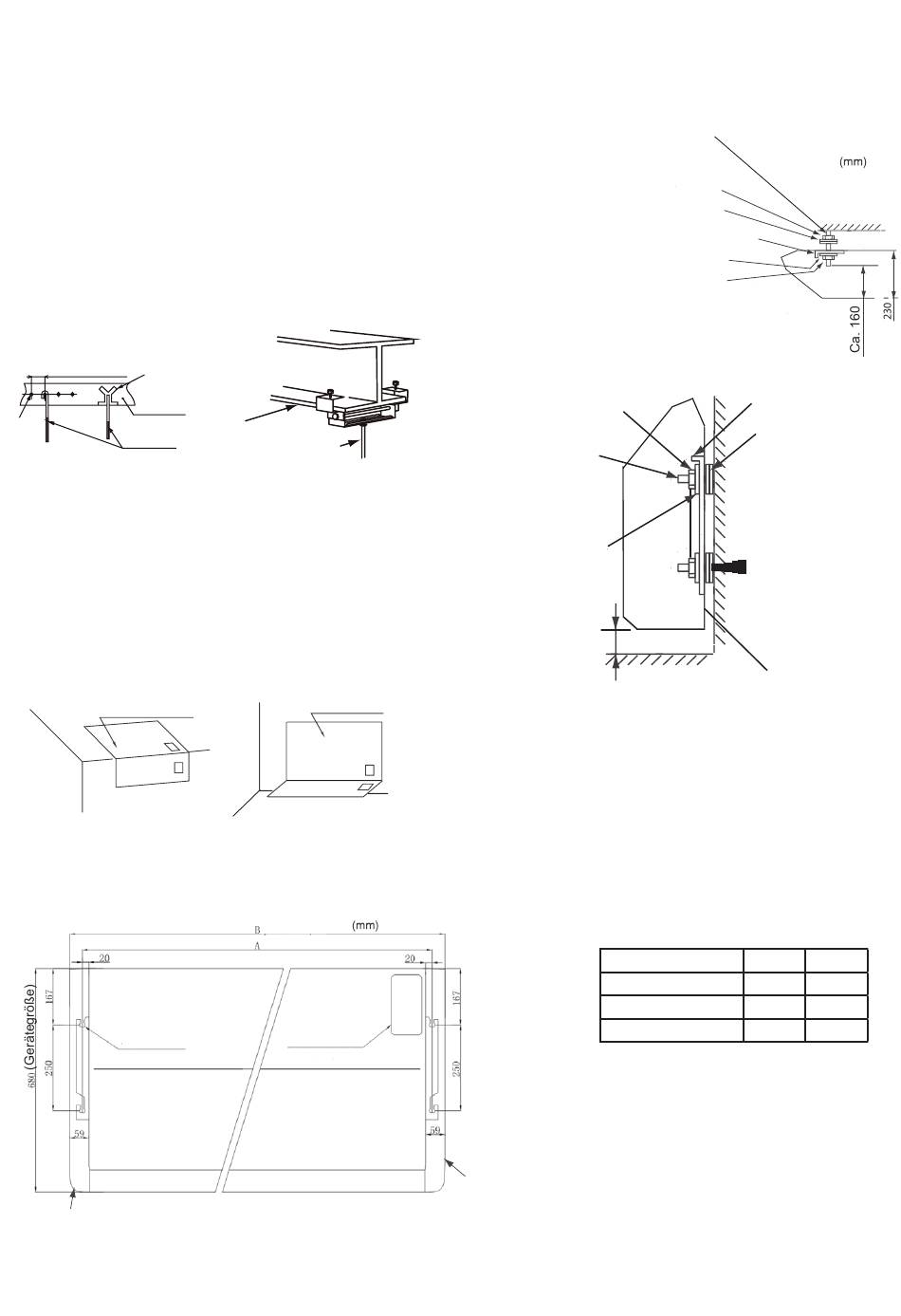

Abb. 4.2 Montage der Befestigungsschrauben
4.3.2 Installationsschablone
(1) Eine Pappschablone für die Montage ist im
Verpackungskarton des Innengeräts enthalten.
Verwenden Sie sie, um den Installationsort und die
Installationsrichtung des Geräts zu bestimmen.
(2) Drücken Sie die Pappschablone fest auf die
Oberfläche und zeichnen Sie die Lochposition für die
Befestigungsschrauben mit einem Bleistift an.
Decke Pappschablone
Wand
Für Deckeninstallation
Abb. 4.3 Pappschablone
4.3.3 Montageposition des Innengeräts
4 Positionen der
Befestigungsschrauben
Kunststoffabdeckung
Abb. 4.4 Montageposition
• Für Stahlträger
„I"-Träger
Befestigungsschraube
(W3/8 oder M10)
Wand Pappschablone
Boden
Für Wandinstallation
(Gerätegröße)
Aussparungs-
position des
Rohrlochs an
der Oberseite
Luftauslassseite
4.3.4 Montage des Innengeräts
(1) Muttern und Scheiben auf die
Befestigungsschrauben aufdrehen.
Befestigungsschraube (nicht mitgeliefert)
Mutter (nicht mitgeliefert)
(Die Mutter ist nicht erforderlich, wenn
das Gerät an der Decke installiert wird.)
* Scheibe mit Isolierung (Zubehör)
Montagehalterung (an Innengerät angebracht)
Scheibe (Zubehör)
Mutter (nicht mitgeliefert)
Für Deckeninstallation
Mutter (nicht mitgeliefert)
Befestigungsschraube
(nicht mitgeliefert)
Scheibe
(Zubehör)
Halten Sie den
Abstand zwischen
der Unterseite des
Geräts und dem
Boden.
Für Wandinstallation
Abb. 4.5 Montage der Muttern und Scheiben
(2) Ziehen Sie das Innengerät mit einem Hebezeug auf.
Üben Sie keine Kraft auf die Kunststoffabdeckungen
aus.
(3) Befestigen Sie das Innengerät mit Hilfe der Muttern
und Scheiben.
Kunststoffabdeckung
10
Montagehalterung (an
Innengerät angebracht)
* Scheibe mit Isolierung
(Zubehör)
Wenn eine
Spreizschraube
verwendet wird, führen
Sie die Schraube
50-60 mm in den
Beton, um ein Lösen zu
verhindern.
Installieren Sie das
Gerät an der Wand.
Maßeinheit: mm
Modell A
17-24 912
27-38 1207 1285
48 1502 1580
B
990
