Bedienungs-
und
Wartungsanleitung
INVERTERBETRIEBENES
MULTI-SPLIT-
KLIMAGERÄT
(WÄRMEPUMPE)
INNENGERÄT
AVS-07URCSABA；
Wandmontage
AVS-09URCSABA；
-
AVS-12URCSABA；
Typ
AVS-14URCSABA；
AVS-17URCSABA；
AVS-18URCSBBA
AVS-22URCSBBA
AVS-24URCSBBA
WICHTIG
LESEN SIE UND VERSTEHEN SIE
DIESES HANDBUCH, BEVOR SIE
DIESE WÄRMEPUMPE-
KLIMAANLAGEN VERWENDEN -
HALTEN SIE DIESES HANDBUCH
FÜR KÜNFTIGE REFERENZ.
；
；
；
P00787Q
URSPRÜNGLICHE
BEDIENUNGSANLEITUNGEN
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hisense AVS-07URCSABA
Inhaltszusammenfassung für Hisense AVS-07URCSABA
- Seite 1 Bedienungs- Wartungsanleitung INVERTERBETRIEBENES MULTI-SPLIT- KLIMAGERÄT (WÄRMEPUMPE) INNENGERÄT AVS-07URCSABA； Wandmontage AVS-09URCSABA； AVS-12URCSABA； AVS-14URCSABA； AVS-17URCSABA； AVS-18URCSBBA ； AVS-22URCSBBA ； AVS-24URCSBBA ； WICHTIG LESEN SIE UND VERSTEHEN SIE DIESES HANDBUCH, BEVOR SIE DIESE WÄRMEPUMPE- KLIMAANLAGEN VERWENDEN - P00787Q HALTEN SIE DIESES HANDBUCH FÜR KÜNFTIGE REFERENZ.
-
Seite 3: Konformitätserklärung
Herstellungsnummer und Herstellungsjahr: siehe Typenschild. Hinweis: Diese Erklärung wird ungültig, wenn technische oder betriebliche Änderungen ohne Zustimmung des Herstellers eingeleitet werden. Hisense Italia S.r.l. ist berechtigt, die Konstruktionsunterlagen zu erstellen. Add.: : Via Montefeltro 6A, 20156 Milano. Name, Vorname Direktor... - Seite 4 WICHTIGER HINWEIS Hisense verfolgt eine Politik der kontinuierlichen Verbesserung des Designs und der Leistungsfähigkeit von Produkten. Das Recht ist daher vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern. Hisense kann nicht alle möglichen potentiell gefährlichen Umstände voraussehen Diese Wärmepumpe-Klimaanlage ist nur für die Standard-Klimaanlage ausgelegt. Verwenden Sie diese Wärmepumpe-Klimaanlage nicht für andere Zwecke, wie zum Beispiel Trocknen von Kleidung, Kühlen von...
-
Seite 5: Richtige Entsorgung Dieses Produkts
Daher wird die Verwendung dieses Gerätes, die nicht in dieser Anleitung beschrieben ist, nicht empfohlen. Gegebenenfalls wenden Sie sich bitte an den zuständigen Ansprechpartner. Die Haftung von Hisense erfasst nicht die durch die von einem Kunden vorgenommenen Änderung ohne. Hisense's Zustimmung in schriftlicher Form verursachten Schäden. -
Seite 6: Inhaltsverzeichnis
INHALTSVERZEICHNIS Abschnitt 1 Bedienungsanleitung Sicherheitsübersicht Systembeschreibung 2.1 Bezeichnung der Teile Ȁ Fernsteuerungsschalter Signalempfänger Vor dem Betrieb Einstellung der Lamellen Automatische Kontrolle Filterreinigung Herausnehmen des Filters Filter reinigen Zurücksetzen der Filteranzeige Fehlerbehebung Wenn das Problem noch besteht Keine Bedienung Kühlung oder Heizung nicht gut Dies ist nicht abnormal Abschnitt 2 Installations- und Wartungshandbuch Sicherheitsübersicht... - Seite 7 Testlauf Einstellung der Sicherheits- und Steuergeräte Allgemein Minimale Felddrahtgröße für Stromversorgungsleitung 10.1 10.2 Einstellung der DIP-Schalter 10.3 Einstellung des Filteranzeigeintervalls 10.4 Adresse des Innengeräts...
-
Seite 8: Abschnitt 1 Bedienungsanleitung
Abschnitt 1 Bedienungsanleitung Sicherheitsübersicht HINWEIS GEFAHR Es wird empfohlen, dass der Raum alle 3 Gießen Sie kein Wasser in die Innen- oder bis 4 Stunden belüftet wird. Außeneinheit. Diese Produkte sind mit elektrischen Teilen ausgestattet. Wenn es Systembeschreibung gegossen wird, kann es zu einem ernsthaften Eine maximale Gesamtkapazität von 130% und eine elektrischen Schlag führen. -
Seite 9: Bezeichnung Der Teile

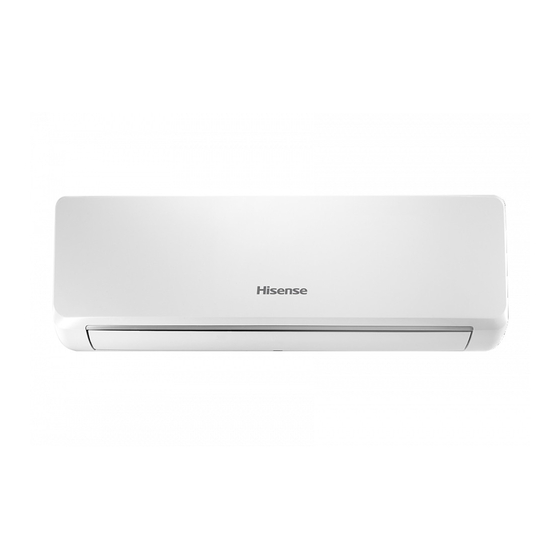

2.1 Bezeichnung der Teile Lufteinlass Frontplatte Anzeigetafel Luftauslass Vertikale Lamellensteuerung Horizontale Lamellensteuerung Luftfilter Fernbedienung Abb. 2.1 Externe Teile des Systems... -
