Gebrauchs-,
Installations- &
Wartungshandbuch

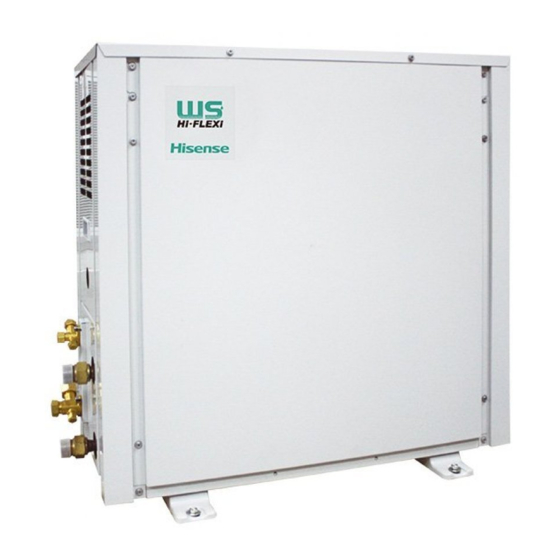

MULTISPLIT-KLIMAANLAGE
MIT INVERTER
(WÄRMEPUMPE) UND
WASSERVERSORGUNG
- Ausseneinheiten -
STROMVERSORGUNG
220-240V
/50HZ
220V
/60HZ
WICHTIG:
LESEN UND VERINNERLICHEN SIE
DIESES HANDBUCH VOR DEM
GEBRAUCH DIESER KLIMAANLAGE
MIT WÄRMEPUMPE.
FÜR EIN ZUKÜNFTIGES
NACHSCHLAGEN AUFBEWAHREN.
MODELL
AVWW - 28UCSA
AVWW - 38UCSA
AVWW - 48UCSA
AVWW - 54UCSA
AVWW - 28U2SA
AVWW - 38U2SA
AVWW - 48U2SA
AVWW - 54U2SA
P 0 0 4 6 7 Q
ORIGINAL ANLEITUNGEN
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hisense AVWW-28UCSA
Inhaltszusammenfassung für Hisense AVWW-28UCSA
- Seite 1 Gebrauchs-, Installations- & Wartungshandbuch MULTISPLIT-KLIMAANLAGE MIT INVERTER (WÄRMEPUMPE) UND WASSERVERSORGUNG - Ausseneinheiten - STROMVERSORGUNG MODELL AVWW - 28UCSA AVWW - 38UCSA 220-240V /50HZ AVWW - 48UCSA AVWW - 54UCSA AVWW - 28U2SA AVWW - 38U2SA 220V /60HZ AVWW - 48U2SA AVWW - 54U2SA WICHTIG: LESEN UND VERINNERLICHEN SIE...
- Seite 3 HISENSE verfolgt die kontinuierliche Verbesserung der Systeme und Leistung der Produkte. Änderungen an Angaben und Spezifikationen vorbehalten. HISENSE ist nicht in der Lage, alle Umstände vorherzusehen, die eine mögliche Gefahr mit sich bringen. Diese Wärmepumpensysteme ist ausschließlich für Standard-Klimatisierung konzipiert. Benutzen Sie diese Anlagensysteme nicht für andere Zwecke wie Trocknung von Kleidung, Kühlung von...
- Seite 4 SICHERHEITSZUSAMMENFASSUNG GEFAHR ● Nutzen Sie das passende Kühlmittel (R410A) für die Außeneinheit im Kühlkreislauf. Leiten Sie niemals Sauerstoff, Acetylen oder andere flammbare und giftige Gase in den Kühlkreislauf, wenn Sie einen Leckagetest oder eine Luftdichtigkeitsprüfung durchführen. Diese Art von Gasen ist extrem gefährlich und kann Explosionen verursachen. Es wird empfohlen, dass getrockneter Stickstoff oder Kühlmitte für diese Art von Tests verwendet wird.
- Seite 5 SICHERHEITSZUSAMMENFASSUNG VORSICHT ● Stellen Sie die Inneneinheit, Außeneinheit, Fernbedienungsschalter und -kabel nicht im 3-Meter-Umkreis von Strahlern von starken elektromagnetischen Wellen wie medizinischen Apparaturen auf.1 ● Führen Sie dem System Strom zu, um die Ölheizung für 12 Stunden vor Inbetriebnahme zu laden, wenn das System lange abgeschaltet war.
- Seite 6 Eine Nutzung des Geräts für andere als die in diesem Handbuch erläuterten Zwecke wird daher nicht empfohlen. Wenden Sie sich gegebenenfalls an Ihren Händler. HISENSE haftet nicht für Schäden aufgrund von Modifikationen, die vom Kunden ohne schriftliche Genehmigung von HISENSE durchgeführt werden.
-
Seite 7: Inhaltsverzeichnis
INHALTSANGABE 1. Sicherheitszusammenfassung ................1 2. Struktur ........................1 2.1 Außeneinheit & Kühlkreislauf................1 2.2 Notwendiges Werkzeug und Instrumentenliste für die Installation....1 3. Transport und Installation...................3 3.1 Transport ....................... 3.2 Handhabung....................3 4. Installation der Außeneinheit ...................4 4.1 Erstkontrolle .....................4 4.2 Installation .......................5 5. Kältemittelmittelverrohrung ..................6 5.1 Verrohrungsmaterialien ................6 5.2 Kältemittelmittelverrohrung ................7 5.3 Absperrventil ....................13... -
Seite 9: Sicherheitszusammenfassung
1. Sicherheitszusammenfassung WARNUNG VORSICHT ● Führen Sie niemals Installationsarbeiten, Stellen Sie die Inneneinheit, Außeneinheit, Kühlmittelverrohrungsarbeiten, Verbindungen von Absaugpumpe, Fernbedienungsschalter und -kabel nicht im 3-Meter-Umkreis Absaugverrohrung und elektrische Leitungsverbindungen durch, von Strahlern von starken elektromagnetischen Wellen wie bevor Sie das Installationshandbuch zu Rat gezogen haben. Bei medizinischen Apparaturen auf. - Seite 10 Verwenden Sie nur Werkzeuge und Messgeräte für das neue Kühlmittel, da diese direkt mit dem Kühlmittel in Kontakt kommen. : Austauschbarkeit mit R22 : nur für Kühlmittel R410A (nicht austauschbar mit R22) : Verboten : nur für Kühlmittel R407C (nicht austauschbar mit R22) Austauschbar mit Ursache für Nichtaustauschbarkeit und Hinweise Messgerät und Werkzeug...
-
Seite 11: Transport Und Installation
3. Transport und Handhabung 3.1 Kombination von Innen- und Außeneinheiten Nachfolgende Inneneinheit entspricht der Hi-Smart L Außeneinheit Tabelle 3.1 Arten der Inneneinheiten Nennkapazität (KBtu/h) Inneneinheit 07 09 12 14 17 18 22 24 27 30 38 48 54 Kanaleinbaugeräte Niedrige Kanaleinbaugeräte Schmale Kanaleinbaugeräte 4-Wege Kassettentyp... -
Seite 12: Installation Der Außeneinheit
4. Installation der Außeneinheit Installieren Sie die Außeneinheit im Schatten bzw. so, dass sie vor direkter Sonneneinstrahlung oder 4.1 Erstmalige Überprüfung abstrahlenden Wärmegeräten geschützt ist. Installieren Sie die Außeneinheit an einem Ort mit Installieren Sie die Außeneinheit mit ausreichend Temperaturen zwischen 0 und 40°C und einer Abstand für den Betrieb und die Wartung;... -
Seite 13: Installation
(4) Sorgen Sie für ein starkes und ordnungsgemäßes 4.2 Installationsschritte Fundament, damit: (1) Sichern Sie die Außeneinheit mit den Ankerbolzen a) Die Außeneinheit sich nicht neigt. und installieren Sie zwischen der Unterseite der b) Keine abnormalen Geräusche entstehen. Außeneinheit und dem Beton eine 5 mm dicke c) Die Außeneinheit bei starkem Wind oder bei Unterlegscheibe. -
Seite 14: Kältemittelmittelverrohrung
5. Kältemittelmittelverrohrung Abmessungen Bördelung Bördelung gemäß nachfolgender Abbildung GEFAHR Nutzen Sie das Kältemittel R410A im Kühlkreislauf. Diameter Leiten Sie niemals Sauerstoff, Acetylen oder andere flammbare und giftige Gase in den Kühlkreislauf, wenn Sie einen Leckagetest oder eine Luftdichtigkeitsprüfung durchführen. Diese Art von Gasen ist extrem gefährlich und kann Explosionen verursachen. -
Seite 15: Kältemittelmittelverrohrung
Anforderungen an den Wassereinlassfilter Position der Anschlussleitungen zur Außeneinheit (40-er Netz empfohlen) 28 ~ 54 Anforderungen an den Filter Wasserabgangsleitung Medium GRÖSSE Nenndruck Flüssigkeitsleitung Wasser Gasleitung HINWEIS Wasserzuleitung Der Filter muss an der Wasserzuleitung des Geräts installiert werden, damit der Plattenwärmeaustauscher nicht durch Verunreinigungen blockiert werden kann. -
Seite 16: Wasserrohranschlüsse Der Außeneinheit (Empfohlen)
Wasserrohranschlüsse der Außeneinheit (empfohlen) Übersicht Bezeichnung Druckmesser Wassereingang Wasserausgang Flexibles Verbindungsstück Wasserfilter Thermometer Sperrventil Kontrollventil Durchflussschalter Abb. 5.2 Anschluss der Wasserleitung Hinweise für den Anschluss von Wasserleitungen Grundlegende Anforderungen an den Anschluss der Wasserleitungen (1) Beachten Sie die richtige Position der Anschlussleitungen; (1) Spülen Sie alle Wasserleitungen vor der Installation gründlich aus, um zu verbinden Sie die Zu- und Ableitung nicht falsch herum. - Seite 17 Wasserdurchfluss Verdrahtung von Klemme TB1 (1) Die Klemmen des Durchflussschalters müssen so Nehmen Sie die Verdrahtung gemäß nachfolgender positioniert werden, dass sie sich leicht verbinden Tabelle vor, da anderenfalls die Hauptplatine beschädigt lassen. wird. (2) Die Pfeilmarkierung auf dem Durchflussschalter Klemme Kontrollgegenstand Versorgung...
- Seite 18 Verdrahtung der Wasserpumpe Wasseraufbereitung Es wird empfohlen, die Geräte mit einem Kühlturm mit Das Betriebssignal der Wasserpumpe kann über zirkulierendem Wasser zu verwenden, insbesondere mit die Klemme TB1-Pl, PN des Geräts versendet einem geschlossenen Kühlturm. werden. Wasserleitungen und Plattenwärmeaustauscher, die mit VORSICHT einem offenen Kühlturm und minderwertigem Wasser verwendet werden, sind Rost und Ablagerungen...
- Seite 19 Anschluss der Kühlmittelleitung Anschluss der Wasserleitung (1) Vergewissern Sie sich, dass das Ventil geschlossen ist. (2) Besorgen Sie sich vor Ort unterschiedliche Leitungen und Ellbogenstücke. Führen Sie Lötanschlüsse gemäß den Betriebsanforderungen durch. (3) Leitungen, die an Absperrventilen verbunden werden sollen, müssen mit einem Doppelmaulschlüssel festgezogen werden.
- Seite 20 (9) Füllen Sie das erforderliche Kühlmittel mit einem Kühlmittel darf nur gemäß den nachfolgenden Anleitungen und gemäß Abb. 5.8 abgelassen oder nachgefüllt werden. Differenzbereich von 0,5 kg nach, während das System im Kühlbetrieb läuft. (10) Öffnen Sie das Absperrventil der (1) Obwohl das Absperrventil werksseitig geschlossen wurde, Flüssigkeitsleitung vollständig, nachdem Sie das sollten Sie vor der Installation dennoch überprüfen, ob das...
-
Seite 21: Absperrventil
VORSICHT 5.3 Absperrventil Verwenden und ziehen Sie das Absperrventil nur Zu viel oder zu wenig Kühlmittel ist die gemäß nachfolgender Tabellen 5.5 und 5.6 fest. Hauptursache für Störungen der Geräte. Füllen Sie die richtige Kühlmittelmenge gemäß Abb. 5.4 und Sechskantschlüssel 5.5 nach. -
Seite 22: Berechnung Der Zusätzlichen Kühlmittelmenge
5.4 Berechnung der zusätzlichen Kühlmittelmenge Zusätzliche Kühlmittelmenge R410A Obwohl das Kühlmittel bereits werksseitig eingefüllt wurde, muss je nach Leitungslänge zusätzliches Kühlmittel hinzugefügt werden. A. Gehen Sie wie folgt vor, um die zusätzliche Kühlmittelmenge zu bestimmen und nachzufüllen. B. Notieren Sie die zusätzliche Kühlmittelmenge für spätere Wartungsarbeiten. Tabelle 1 Außeneinheit Kühlmittelmenge vor... -
Seite 23: Kühlmittelleitung
5.5 Kühlmittelleitung (1) Kühlmittelleitung gemäß nachfolgender Tabelle installieren Tabelle 5.7 Leitungsabmessungen für die Außeneinheit Durchmesser äußere Leitung Leitungslänge Maximale Gesamtlänge Abzweigleitung der Leitung Modell Gasleitung Flüssigkeitsleitung Tatsächliche Länge HFQ-102F Tatsächliche Länge (2) Leitungssystem Ölabscheider pro 10 Metern Auftrieb empfohlen Inneneinheit Inneneinheit Inneneinheit Inneneinheit... -
Seite 24: Außeneinheit
Achten Sie insbesondere auf Kühlmittel-Leckagen. Beachten Sie vor der Installation von Klimaanlagen die kritische Kühlmittelkonzentration für Innenräume, um versehentliche Kühlmittel-Leckagen zu vermeiden. Nachgefüllte Gesamtmenge des Kühlmittels im System (kg) Kritische Konzentration (kg/m ) Platz für jede Inneneinheit (m ) 0.3(kg/m ) Falls die erfasste Konzentration höher ist als 0,3kg/m3, führen Sie folgende Maßnahmen durch: 1) Stellen Sie einen Leckage-Tester und einen davon gesteuerten Abluftventilator bereit. -
Seite 25: Abzweigrohr Für Abzweigleitung
5.6 Abzweigrohr für Abzweigleitung Tabelle 5.8 T-förmige Abzweigung HFQ-102F Abzweigrohr Gasleitung Q'ty: 2 Maßeinheit: mm Einheit: Innendurchmesser OD: Außendurchmesser... -
Seite 26: Elektrische Anschlüsse
6. Elektrische Anschlüsse WARNUNG ● Schalten Sie den Hauptnetzschalter der Inneneinheit (2) Überprüfen Sie, ob die Stromspannung in einem Bereich und der Außeneinheit AUS und warten Sie länger als 1 von ±10% der Nennspannung liegt. Minute, bevor Sie elektrische Anschlüsse vornehmen (3) Überprüfen Sie, ob die Kapazität der bereitgestellten oder regelmäßige Prüfungen durchführen. -
Seite 27: Verbindung Zwischen Innen- Und Außeneinheit
6.2 Elektrische Anschlüsse 6.2.2 Verbindung zwischen Innen- und Außeneinheit 6.2.1 Außeneinheit Vergewissern Sie sich, dass die Klemme für das Die elektrischen Anschlüsse der Außeneinheit sind in Stromkabel (Klemmen L auf L und N auf N jeder Abb. 6.1 dargestellt. Klemmplatte) und die Kommunikationsleitung (Klemme 1 auf 1 und 2 auf 2 jeder Klemmplatte) richtig (1) Verbinden Sie die stromführende, neutrale und verbunden sind. - Seite 28 Außeneinheit AC Schaltvorrichtung Durchflussschalter Schutzschalter Sicherung Verteilerbox oder Einziehdose*2 Verteilerbox oder Einziehdose*2 Verteilerbox oder Einziehdose*2 Hauptschalter Stromversorgung Nr.0 Inneneinheit Nr.1 Inneneinheit Stromversorgung Kommunikationsleitung (abgeschirmte, verdrillte Zweidrahtleitung) DC 5V (nicht polarisiertes H-LINK Übertragungssystem) Fernbedienungskabel Fernbedienungskabel Fernbedienungskabel (abgeschirmte, verdrillte (abgeschirmte, verdrillte (abgeschirmte, verdrillte Klemmplatte Zweidrahtleitung)*1 Zweidrahtleitung)*1...
- Seite 29 Mindestgrößen für ortsseitige Stromversorgungskabel Größe Stromversorgungskabel (mm ) Übertragungskabel, Pumpsteuerung (mm ) Größe Modell Stromversorgung Erdungskabel EN60335-1 *1 EN60335-1 *1 (mm ) 220-240V /50HZ 0,75 220V /60HZ HINWEISE: 1) Beachten Sie bei der Auswahl bauseitiger Kabel örtlich geltende Codes und Vorschriften. 2) Die in der Tabelle mit *1 markierten Kabelgrößen wurden für den Höchststrom des Geräts gemäß...
-
Seite 30: Dip-Schaltereinstellungen Der Außeneinheit
Dip-Schaltereinstellungen der Außeneinheit Schalten Sie alle Netzschalter vor der Einstellung des Dip-Schalters aus, da die Konfigurationen anderenfalls nicht übernommen werden. Folgen Sie zur Einstellung des Dip-Schalters der Tabelle. Das Symbol weist auf die Position der Kontaktstelle des Dip-Schalters hin. Optionale Einstellung der Nr. -
Seite 31: Testlauf
7. Testlauf Führen Sie den Probelauf gemäß Tabelle 7.1 auf Seite 24 Beziehen Sie sich auf Tabelle 7.2 auf Seite 25. Überprüfung der Wasserrohrverbindung vor dem Testlauf (A) Vergewissern Sie sich vor dem Testlauf, dass das Wasserrohr richtig verbunden ist, der Wasserfilter richtig auf der Wassereintrittsseite sitzt und dass der Wasser-Durchflussschalter ordnungsgemäß... - Seite 32 Tabelle 7.1 Überprüfung der Verdrahtung während des Probelaufs HINWEIS: Der „PROBELAUF“ muss für jeden Kühlkreislauf (jeder Außeneinheit) durchgeführt werden. (1) Schalten Sie die Stromzufuhr der Einheiten EIN Eingestellte Temperatur Hisense (2) Vorgehensweise des „PROBELAUFS“ mit Fernschalter. Drücken Sie die Tasten „MODE“ und „CHECK“ gleichzeitig SET TEM P.
- Seite 33 Tabelle 7.2 Probelauf- und Wartungsdokument MODELL: Serien Nr. KOMPRESSOR MFG. Nr. KUNDENNAME UND -ADRESSE: DATUM: Ist die Rotationsrichtung des Innenventilators korrekt? Ist die Rotationsrichtung des Außenventilators korrekt? Können Sie abnormale Kompressor-Geräusche hören? Wurde die Einheit mindestens zwanzig (20) Minuten betrieben? Prüfungs-Raumtemperatur Eingang: Ausgang:...
- Seite 34 Tabelle 7.3 Alarm-Code Störung Ursache Code-Nr. Stopp-Code Schutzvorrichtung ausgelöst Abfluss-Error (Wasserstand abnormal) Schutzvorrichtung ausgelöst Hochdruck-Error SW, Wasser/Fluss SW Anomalität zwischen Innen- und Außeneinheit oder Inneneinheit Verdrahtung falsch. Error Hauptplatine. Sicherung durchgebrannt Inverter der Außeneinheit ausgelöst Übertragungsfehler zwischen Hauptplatine und Inverter Anomalität in der Verdrahtung der Stromversorgung Phase umgekehrt, Verdrahtung falsch Übermäßiger Spannungsabfall an der Außeneinheit...
-
Seite 35: Einstellung Der Sicherheits- Und Kontrollvorrichtungen
Einstellung der Sicherheits- und Kontrollvorrichtungen • Kompressor-Schutz Der Kompressor wird von den folgenden Vorrichtungen und deren Kombinationen geschützt. Hochdruck-Schalter: Dieser Schalter schaltet den Betrieb des Kompressors ab, wenn der Ablassdruck die Einstellung überschreitet. Ölheizer: Diese Art der Bandheizung schützt gegen Öl-Schäumung während des Kalt-Startens, da sie geladen wird, wenn der Kompressor ausgeschaltet ist. -
Seite 36: Wartung
9. Wartung VORSICHT Überprüfen Sie die Einheiten regelmäßig gemäß den Angaben im Kapitel „Testlauf“. Um einen zuverlässigen Der Plattenwärmeaustauscher darf nur von Experten Betrieb und eine lange Nutzungsdauer zu gewährleisten, durchgeführt werden. Bitte wenden Sie sich an ein müssen insbesondere die nachfolgenden Punkte etabliertes Chemieunternehmen bzw. -
Seite 37: Reinigungskreislauf Installieren
Reinigungsschritte 9.1 Reinigungskreislauf installieren: 9.5 Neutralisierung für die Wasserpumpe 1) Beenden Sie den Betrieb des 1) Gießen Sie Wasser in den VRF-Wassersystems. Reinigungswassertank. 2) Beenden Sie die Zirkulation der 2) Schalten Sie die Anti-Säure-Pumpe ein. Wasserpumpe des Systems. 3) Ermitteln Sie mit einem PH-Teststreifen den 3) Schließen Sie das Absperrventil der PH-Wert und geben Sie schrittweise ein Wasserzuleitung und -ableitung, und... - Seite 38 Hisense Corporation Add: 17,Donghai Xi Road,Qingdao 266071,China P00467Q , 2013.01 V.00...
