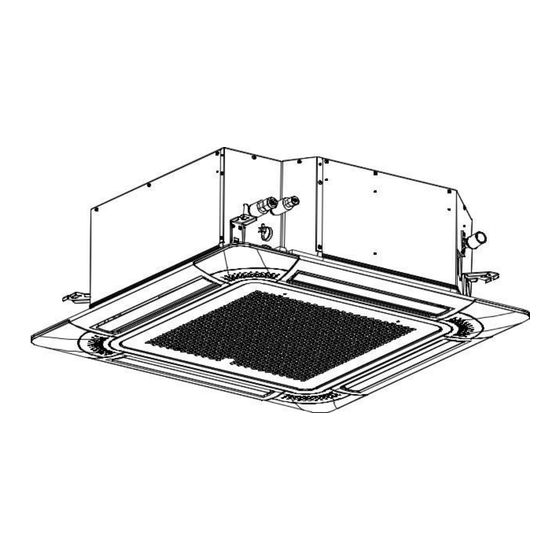

Hisense AVBC-09HJFKA Bedienungs-, Installations- Und Wartungsanleitung
Vier-wege-kassettenmodell
Inhaltsverzeichnis
Bedienungs-, Installations- & Wartungsanleitung
WICHTIG:
VIELEN DANK, DASS SIE SICH FÜR EINE
HISENSE ZENTRALKLIMAANLAGE
ENTSCHIEDEN HABEN. BITTE STELLEN
SIE SICHER, DASS SIE DIESE
ANLEITUNG GELESEN UND
VERSTANDEN HABEN, BEVOR SIE DIE
KLIMAANLAGE BENUTZEN. BEWAHREN
SIE DIESE ANLEITUNG FÜR DEN
ZUKÜNFTIGEN GEBRAUCH AUF.
VIER-WEGE-KASSETTENMODELL
AVBC-09HJFKA
AVBC-12HJFKA
AVBC-15HJFKA
AVBC-19HJFKA
AVBC-22HJFKA
AVBC-24HJFKA
AVBC-27HJFKA
AVBC-30HJFKA
AVBC-38HJFKA
AVBC-48HJFKA
AVBC-54HJFKA
M00263Q
ORIGINALANLEITUNG
Inhaltsverzeichnis
Verwandte Anleitungen für Hisense AVBC-09HJFKA
Inhaltszusammenfassung für Hisense AVBC-09HJFKA
- Seite 1 Bedienungs-, Installations- & Wartungsanleitung VIER-WEGE-KASSETTENMODELL AVBC-09HJFKA AVBC-12HJFKA AVBC-15HJFKA AVBC-19HJFKA AVBC-22HJFKA AVBC-24HJFKA AVBC-27HJFKA AVBC-30HJFKA AVBC-38HJFKA AVBC-48HJFKA AVBC-54HJFKA WICHTIG: VIELEN DANK, DASS SIE SICH FÜR EINE HISENSE ZENTRALKLIMAANLAGE ENTSCHIEDEN HABEN. BITTE STELLEN SIE SICHER, DASS SIE DIESE ANLEITUNG GELESEN UND VERSTANDEN HABEN, BEVOR SIE DIE KLIMAANLAGE BENUTZEN.
-
Seite 3: Konformitätserklärung (Herstellererklärung)
Fabrikationsnummer und Herstellungsjahr: Siehe Typenschild. Bemerkungen: Diese Erklärung erlischt, falls technische oder operative Anpassungen ohne die Zustimmung des Herstellers durchgeführt werden. Hisense Italia S.r.l. ist ermächtigt, die technischen Konstruktionsunterlagen zusammenzustellen. Adresse: Via Montefeltro 6A, 20156 Milano. Name, Vorname Position / Bezeichnung Geschäftsführer... - Seite 5 Geschätzter Anwender Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Bitte lesen Sie die folgend aufgeführten Themen vor der Benutzung des Gerätes durch, um dieses besser zu verstehen und nutzen zu können. WICHTIGER HINWEIS Signalwörter (GEFAHR, WARNUNG und VORSICHT) werden verwendet, um auf die Ernsthaftigkeit einer Gefahr hinzuweisen.
- Seite 6 GEFAHR Bitte führen Sie keine Installationsarbeiten wie zum Beispiel Kältemittel-Leitungsanschluss, Ablaufrohr- ● Anschluss und Verkabelung durch. Ein Verstoß hiergegen kann zu Leckagen des Systems, Stromschlägen oder Feuer führen. Schalten sie das Gerät bei einem Feuer unverzüglich aus und berühren Sie keine elektrischen Teile mit Ihren Händen, es besteht die Gefahr von Stromschlägen.
-
Seite 7: Korrekte Entsorgung Dieses Produkts
WICHTIGER HINWEIS Korrekte Entsorgung dieses Produkts Diese Kennzeichnung signalisiert, dass dieses Produkt nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Recyceln Sie dieses Produkt auf verantwortliche Weise, um die nachhaltige Verwendung von Ressourcen zu fördern und um schädliche Auswirkungen auf Umwelt und menschliche Gesundheit durch unsachgemäße Entsorgung zu verhindern. -
Seite 9: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1.Sicherheitsvorkehrungen 2.Werkzeuge & Geräte für die Installation 3.Transport & Handhabung 3.1 Transport 3.2 Handhabung des Innengeräts 4.Installation des Innengeräts 4.1 Ab Werk mitgeliefertes Zubehör Erstprüfung 4.3 Installation 5. Kältemittelleitungen 5.1 Leitungsmaterial 5.2 Leitungsanschluss 6.Ablaufleitung 7.Elektrische Verkabelung 7.1 Allgemeine Kontrolle 7.2 Elektrische Verkabelung Leitungsgrößen für die Spannungsversorgung 8.Testlauf... -
Seite 10: Sicherheitsvorkehrungen
1. Sicherheitsvorkehrungen WARNUNG VORSICHT Installieren Sie das Innen- und Außengerät, ● Bitte führen Sie keine Installationsarbeiten, Kältemittel-Leitungsanschlussarbeiten, Ablaufrohr- die Fernbedienung und das Kabel immer Anschlussarbeiten und Verkabelungsarbeiten durch, mindestens 3 Meter entfernt von starken ohne sich auf diese Installationsanleitung zu elektromagnetischen Strahlen wie beziehen. -
Seite 11: Erstprüfung
● Das Innengerät muss an geeigneter Stelle installiert Erstprüfung werden, sodass die Raumtemperatur gleichmäßig verteilt werden kann. ● Installieren Sie das Innengerät an einem für die ● Der Luftstrom an dem Luftaustritt sollte nicht einfache Bedienung und Wartung geeigneten Ort (siehe Abbildung 4.1). -
Seite 12: Befestigung Des Innengeräts
4.3.3 Befestigung des Innengeräts Bei Betonplatten Bei Stahlträgern Befestigen Sie das Innengerät gemäß Abbildung 4.6. 150 bis 160mm Einschrauben Bauseits erforderliche Teile befestigen: (100 bis 150kg) Aufhängungsbolzen 4-M10 oder W3/8 Beton Mutter 8-M10 oder W3/8 Aufhängungsbolzen Unterlegscheibe 8-M10 oder W3/8 Träger Befestigungspunkt (W3/8 oder M10) -
Seite 13: Das Innengerät Befestigen
4.3.4 Einstellen der Distanz zwischen (b) Bei Decken ohne Deckenplatten Innengerät und Decke VORSICHT Bitte decken Sie das Gerät während der Installation durch Plastik ab, um es sauber zu halten. Messen Ebenheit Tauwasserwanne mit einer Wasserwaage, eine fehlerhafte Installation Schablone für die Installation Abflussleitung zu verhindern. -
Seite 14: Leitungsanschluss
(2) Wie in Abbildung 5.4 dargestellt, müssen zwei Schraubenschlüssel für das Anziehen der Muttern 5.2 Leitungsanschluss verwendet werden. (1) Anschlusspunkt und Durchmesser der Leitungen sind in Abbildungen 5.1 und 5.2 aufgeführt. 840 (Abmessungen des Innengeräts) Verbindung zur Flüssigkeitsleitung 160 (Flüssigkeitsleitung) Drehmoment zum Größe Anziehen (N.m) -
Seite 15: Ablaufleitung
VORSICHT Tauwasserleitung Falls die relative Luftfeuchtigkeit des Lufteintritts (1) Untenstehend wird die Position oder der Umgebungsluft 80% überschreitet, muss des Ablaufleitungsanschlusses eine zusätzliche Tauwasserwanne am angezeigt. Installationsort hergestellt und unter das Innengerät gestellt werden, wie in Abbildung 6.2 ersichtlich. Anschluss an Ablaufleitung Innengerät Kondensatwanne Vor Ort bezogen... -
Seite 16: Elektrische Verkabelung
7. Elektrische Verkabelung 7.2 Elektrische Verkabelung WARNUNG Die elektrische Verkabelung für das Innengerät ist auf Abbildung 7.1 dargestellt. (1) Verbinden Sie das Verbindungskabel durch das Schalten Sie den Hauptnetzschalter des Innen- ● und Außengeräts AUS und warten Sie mindestens Verbindungsloch im Schaltkasten mit der drei Minuten, bevor Sie die Verkabelung oder eine Leiterplatte im Schaltkasten. -
Seite 17: Falls Der Strom
VORSICHT Netzkabel- Befestigungsmethode: 1. Klemmen Sie das Netzkabel durch das feste Gewinde, wie Die Verkabelung ist an die Klemmleiste in der Abbildung rechts ● dargestellt. angeschlossen, stellen Sie daher sicher, 2. Die Fixierklemme ist auf dass Sie eine Kabelbinder-Abbindung der Leitungsplatte befestigt und die Schraube ist Scrim. -
Seite 18: Testlauf
Bemerkungen: (1) Die Verkabelung am Installationsort muss lokalen Gesetzen und Bestimmungen entsprechen und sämtliche Verkabelungsarbeiten müssen durch qualifizierte Fachpersonen ausgeführt werden. (2) Beziehen Sie sich auf die zutreffenden Standards für die obenerwähnten Netzkabelgrößen. (3) Falls Netzkabel durch einen Kabelkasten in Reihe geschaltet werden, müssen Sie sicherstellen, dass Sie den Gesamtstrom feststellen und Kabel gemäß... -
Seite 19: Betrieb
10. Praxiseinsatz 10.1 Einstellung der Dip-Schalter (c) Sicherheits-Reset(DSW7) Werkseinstellungen (1) Die Dip-Schalter dürfen nur eingestellt werden, wenn Stromquellen Innen- Außengeräte geschaltet sind, ansonsten sind die Einstellungen ungültig. Falls fälschlicherweise starker (2) Die Positionen der Dip-Schalter sind in der Strom an die Klemmen 1 und 2 der nachstehenden Abbildung ersichtlich: TB2 angeschlossen wird, brennt die Sicherung der Leiterplatte...
