Betriebs-,
Installations-
und
Wartungshandbuch

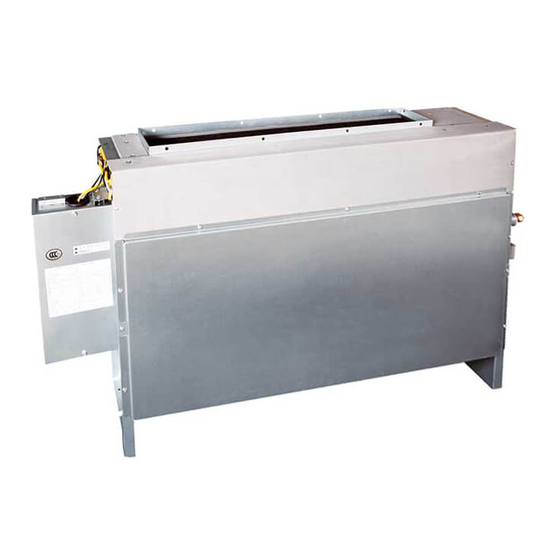

VRF Klimaanlage
- INNENGERÄT -
Typ
Bodeneinbaugerät
WICHTIGER
LESEN SIE DIESES HANDBUCH
GRÜNDLICH DURCH, BEVOR
SIE DIESE KLIMAANLAGE MIT
WÄRMEPUMPE BENUTZEN.
VERWENDEN SIE DIESES
HANDBUCH FÜR EVENTUELL
AUFTRETENDE FRAGEN UND
PROBLEME.
Modell
AVH-09UXCSAA
AVH-14UXCSAA
AVH-18UXCSBA
AVH-24UXCSBA
:
P00426Q
ORIGINALANLEITUNGEN
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hisense AVH-09UXCSAA
Inhaltszusammenfassung für Hisense AVH-09UXCSAA
- Seite 1 Betriebs-, Installations- Wartungshandbuch VRF Klimaanlage - INNENGERÄT - Modell AVH-09UXCSAA AVH-14UXCSAA Bodeneinbaugerät AVH-18UXCSBA AVH-24UXCSBA WICHTIGER LESEN SIE DIESES HANDBUCH GRÜNDLICH DURCH, BEVOR SIE DIESE KLIMAANLAGE MIT WÄRMEPUMPE BENUTZEN. VERWENDEN SIE DIESES HANDBUCH FÜR EVENTUELL P00426Q AUFTRETENDE FRAGEN UND PROBLEME. ORIGINALANLEITUNGEN...
- Seite 3 Manufacturing number and manufacturing year: refer to model Nameplate. Notes: This declaration becomes invalid, if technical or operational modifications are introduced without the manufacturers consent. Hisense Italia S.r.l. is authorised to Compile the Technical Construction File. Ad. : Via Montefeltro 6A, 20156 Milano. Name, Surname Position/ Title...
- Seite 5 WICHTIGER HINWEIS z Hisense hat sich zum Ziel gesetzt, Design und Leistungskapazitäten seiner Produkte kontinuierlich zu verbessern. Aus diesem Grund können technische Daten auch ohne Vorankündigung geändert werden. z Hisense kann nicht alle möglichen Umstände voraussehen, die potentielle Gefahrenquellen bergen können.
- Seite 6 Von der Benutzung des Gerätes zu anderen Zwecken, die nicht in den Anleitungen aufgeführt sind, wird daher abgeraten. In solchen Bedarfsfällen, lassen Sie sich bitte von Ihrem Fachhändler beraten. Die Haftung von Hisense deckt keine Defekte ab, die sich aus vom Kunden ohne schriftliche Zustimmung von Hisense durchgeführten Änderungen ergeben.
-
Seite 7: Inhaltsverzeichnis
INHALTSVERZEICHNIS Abschnitt 1 Betriebshandbuch ....................1 1. Sicherheitsübersicht ..............................1 2. Systembeschreibung ..............................1 3. Fernbedienung................................2 4. Vor der Inbetriebnahme ............................3 5. Bedienverfahren ............................... 3 6. Automatische Steuerung............................3 7. Fehlerbehebung................................ 4 Wenn der Fehler weiterhin vorhanden ist......................4 Keine Funktion .............................. -
Seite 8: Abschnitt 1 Betriebshandbuch
Abschnitt 1 Betriebshandbuch 1. Sicherheitsübersicht GEFAHR VORSICHT z Füllen Sie kein Wasser in das Innen- bzw. z Das Gerät darf nicht von Kindern oder Personen Außengerät. Diese Produkte sind mit mit eingeschränkten physischen, sensorischen oder elektrischen Teilen ausgestattet. Das Eindringen mentalen Fähigkeiten oder mit unzureichenden von Wasser verursacht ernsthafte Stromschläge. -
Seite 9: Fernbedienung
3. Fernbedienung z Kontaktschalter VORSICHT Dieser Steuerschalter ist ein Kontaktschalter. Berühren Sie den Schalter leicht mit dem Finger. Drücken Sie die Tasten nur mit den Fingern. Der Betrieb kann auf der LCD-Anzeige kontrolliert Verwenden Sie keine anderen Gegenstände zum werden. Drücken, da die Tasten sonst beschädigt werden können. -
Seite 10: Vor Der Inbetriebnahme
4. Vor der Inbetriebnahme z Schutz vor Frost während des Kühlbetriebs Wenn das Innengerät mit niedriger Ablufttemperatur betrieben wird, kann der Kühlbetrieb zeitweise in den VORSICHT Lüfterbetrieb geändert werden, um die Bildung von Frost auf dem Wärmetauscher des Innengeräts zu z Schließen Sie das System ca. -
Seite 11: Fehlerbehebung
7. Fehlerbehebung 7.4 Folgende Punkte sind keine Fehler z Gerüche aus dem Innengerät Dem Innengerät haften nach längerer Zeit Gerüche VORSICHT an. Säubern Sie den Luftfilter und die Blenden oder ermöglichen Sie gute Belüftung. Wenn Abflusswasser aus dem Innengerät austritt, z Geräusche durch Verformung von Teilen stoppen Sie den Betrieb und wenden Sie sich an Ihren Wartungsdienst. -
Seite 12: Abschnitt 2 Installations- Und Wartungshandbuch
Abschnitt 2 Installations- und Wartungshandbuch 1. Sicherheitsübersicht WARNUNG VORSICHT z Führen Sie die Installationsarbeiten, die Verlegung Installieren Sie Innengeräte, Außengeräte, der Kältemittelleitungen, die Abflussleitungs- Fernbedienungen und Kabel in mindestens und Kabelanschlüsse nur gemäß dem 3 Meter Entfernung von elektromagnetischen Installationshandbuch durch. Strahlungsquellen, wie z. -
Seite 13: Transport Und Bedienung
3. Transport und Bedienung 4. Installation des Innengeräts 3.1 Transport GEFAHR Das Produkt vor dem Auspacken so nahe wie möglich Installieren Sie das Innengerät nicht in einer an den Installationsort transportieren. brennbaren Umgebung. Es besteht Brand- oder Explosionsgefahr. VORSICHT WARNUNG Bitte legen Sie keine Materialien auf die Produkte. -
Seite 14: Erstüberprüfung
4.2 Erstüberprüfung 4.3 Installation • Achten Sie bei der Installation des Innengerätes 4.3.1 Befestigungsschrauben darauf, dass genügend Platz für den Betrieb und Legen Sie den endgültigen Installationsort und die Wartungsarbeiten um das Gerät gewahrt wird. Ausrichtung des Innengeräts fest. Berücksichtigen Sie •... -
Seite 15: Einhängen Des Innengeräts
4.3.2 Einhängen des Innengeräts 4.3.3 Anschluss der Zufuhrleitung Die Zufuhrleitung sollte am Fuß des Geräteauslasses Verhindern Sie, dass die Maschine umkippen kann. Das eingeführt werden. Es sollte eine Wärmeisolierung Verfahren für die Bodeninstallation ist unten dargestellt. durchgeführt und die Verbindungsstelle mit dem Gerät Befestigen Sie das Gerät mit einer Schraube an der sollte mit Aluminiumfolienband abgedichtet werden. -
Seite 16: Leitungsanschluss
5.2 Leitungsanschluss (2) Verwenden Sie zum Anziehen der Konusmutter zwei Schraubenschlüssel, wie in Abb. 5.2 dargestellt. (1) Die Position des Rohranschlusses wird nachfolgend beschrieben. Rohrleitungsgröße Drehmoment (Nm) Gasleitung Flüssig- Ø6,35 mm keitsleitung Ø9,53 mm Ø12,7 mm Ø15,88 mm Wasser- Abb. 5.2 Anziehen der Konusmutter wanne (3) Dichten Sie die Kältemittelrohre nach dem Anschluss mit dem mitgelieferten Isoliermaterial ab, wie in... -
Seite 17: Abflussleitung
6. Abflussleitung HINWEIS (1) Die Position des Anschlusses der Abflussleitung ist (1) Verlegen Sie Abflussleitungen niemals ansteigend, in Abb. 6.1 dargestellt. da sonst Wasser in das Innengerät zurückfließt. (2) Bereiten Sie ein PVC-Rohr mit einem Außendurch- Wenn das Gerät außer Betrieb ist, kann es messer von 32 mm vor. -
Seite 18: Kabelanschluss
7. Kabelanschluss 7.2 Kabelanschlüsse WARNUNG Die Kabelanschlüsse des Innengeräts sind in Abb. 7.2 z Schalten Sie den Netzstrom zum Innengerät und dargestellt. zum Außengerät AUS, bevor Sie mit der Arbeit an der Verkabelung oder einer der regelmäßigen (1) Schneiden Sie, wie in Abb. 7.1 dargestellt, ein Prüfungen beginnen. -
Seite 19: Testlauf
8. Testlauf Der Testlauf muss gemäß den Anleitungen des „Installations- und Wartungshandbuchs“ für Außengeräte durchgeführt werden. WARNUNG z Das System darf erst dann in Betrieb genommen werden, wenn alle Teile des Tests erfolgreich durchlaufen wurden. (A) Vergewissern Sie sich, dass der elektrische Widerstand höher als 1 Megaohm ist, indem Sie den Widerstand zwischen Erdung und den Anschlüssen der elektrischen Bauteile... -
Seite 20: Gemeinsam
10. Gemeinsam 10.1 Mindestquerschnitt für Stromkabelleitung vor Ort WARNUNG z Verwenden Sie einen ELB (Erdschlussschalter). Ohne diesen Schalter sind Stromschläge und Brände möglich. z Führen Sie die Kabel durch das Leitungsrohr und dichten Sie das Ende des Leitungsrohrs vollständig mit Dichtungsmaterialien ab. Mindestquerschnitt für Stromkabel vor Ort Übertragungs- Netzkabelgröße... -
Seite 21: Einstellung Der Dip-Schalter
10.2 Einstellung der DIP-Schalter (c) Einstellung der Gerätemodellnummer (DSW4) Die Einstellung ist nicht erforderlich. (1) Schalten Sie die Stromversorgung der Innen- und Einstellung des Modellcodes des Innengerätes. Außengeräte AUS, bevor Sie die DIP-Schalter- Einstellung durchführen. Andernfalls ist die Einstellung ungültig. (2) Die Positionen der DIP-Schalter sind wie folgt. -
Seite 22: Einstellung Der Filterintervallanzeige
10.3 Einstellung der Filterintervallanzeige Schritt 3 Optionale Einstellungen und Einstellungsänderungen Die FILTER-Intervallanzeige auf der Fernbedienung kann auf ca. 100, 1200 oder 2500 Stunden eingestellt Die Anzeige für optionale Einstellungen wird werden (Werkseinstellung: 1200 Stunden). Falls 100- nachfolgend aufgeführt. oder 2500-Stunden-Intervalle erforderlich sind, siehe ... - Seite 24 1031844 Qingdao Hisense Hitachi Air-conditioning Systems Co., Ltd. Add: No. 218, Qianwangang Road, Economic and Technological Development Zone, Qingdao, China http://www.hisense-vrf.com E-mail: export@hisensehitachi.com P00426Q 2019.09...
