Betriebs-,
Installations-
und
Wartungshandbuch

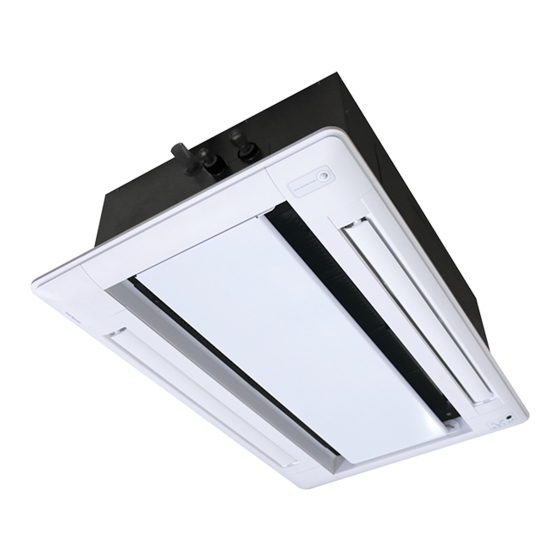

VRF Klimaanlage
- INNENGERÄT -
Typ
AVL-07UXJSGA
AVL-09UXJSGA
2-Wege-
AVL-12UXJSGA
Kassetten
AVL-14UXJSGA
gerät
AVL-18UXJSGA
AVL-24UXJSGA
WICHTIGER
LESEN SIE DIESES HANDBUCH
GRÜNDLICH DURCH, BEVOR
SIE DIESE KLIMAANLAGE MIT
WÄRMEPUMPE BENUTZEN.
VERWENDEN SIE DIESES
HANDBUCH FÜR EVENTUELL
AUFTRETENDE FRAGEN UND
PROBLEME.
Modell
AVL-27UXJSGA
AVL-30UXJSGA
AVL-38UXJSHA
AVL-48UXJSHA
AVL-54UXJSHA
:
P01136Q
ORIGINALANLEITUNGEN
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hisense AVL-07UXJSGA
Inhaltszusammenfassung für Hisense AVL-07UXJSGA
- Seite 1 Betriebs-, Installations- Wartungshandbuch VRF Klimaanlage - INNENGERÄT - Modell AVL-07UXJSGA AVL-27UXJSGA AVL-09UXJSGA AVL-30UXJSGA 2-Wege- AVL-12UXJSGA AVL-38UXJSHA Kassetten AVL-14UXJSGA AVL-48UXJSHA gerät AVL-18UXJSGA AVL-54UXJSHA AVL-24UXJSGA WICHTIGER LESEN SIE DIESES HANDBUCH GRÜNDLICH DURCH, BEVOR SIE DIESE KLIMAANLAGE MIT WÄRMEPUMPE BENUTZEN. VERWENDEN SIE DIESES HANDBUCH FÜR EVENTUELL...
- Seite 3 Manufacturing number and manufacturing year: refer to model Nameplate. Notes: This declaration becomes invalid, if technical or operational modifications are introduced without the manufacturers consent. Hisense Italia S.r.l. is authorised to Compile the Technical Construction File. Ad. : Via Montefeltro 6A, 20156 Milano. Name, Surname Position/ Title...
- Seite 4 WICHTIGER HINWEIS z Hisense hat sich zum Ziel gesetzt, Design und Leistungskapazitäten seiner Produkte kontinuierlich zu verbessern. Aus diesem Grund können technische Daten auch ohne Vorankündigung geändert werden. z Hisense kann nicht alle möglichen Umstände voraussehen, die potentielle Gefahrenquellen bergen können.
- Seite 5 Von der Benutzung des Gerätes zu anderen Zwecken, die nicht in den Anleitungen aufgeführt sind, wird daher abgeraten. In solchen Bedarfsfällen, lassen Sie sich bitte von Ihrem Fachhändler beraten. Die Haftung von Hisense deckt keine Defekte ab, die sich aus vom Kunden ohne schriftliche Zustimmung von Hisense durchgeführten Änderungen ergeben.
-
