Montage des KALA

Vorbereitung der Frontblenden


S eitliche und obere Blenden vorbereiten und
1
Filz-Abstandsdämpfer aufkleben - sind im
Lieferumfang der Blenden-Sets enthalten -
an den seitlichen Blenden jeweils 2
Abstandsdämpfer unmittelbar vor dem
Langloch aufkleben,
an der oberen Blende 4 Abstandsdämpfer
jeweils neben den Bohrungen aufkleben
(an der unteren Blende werden keine
Abstandsdämpfer benötigt),
50
1

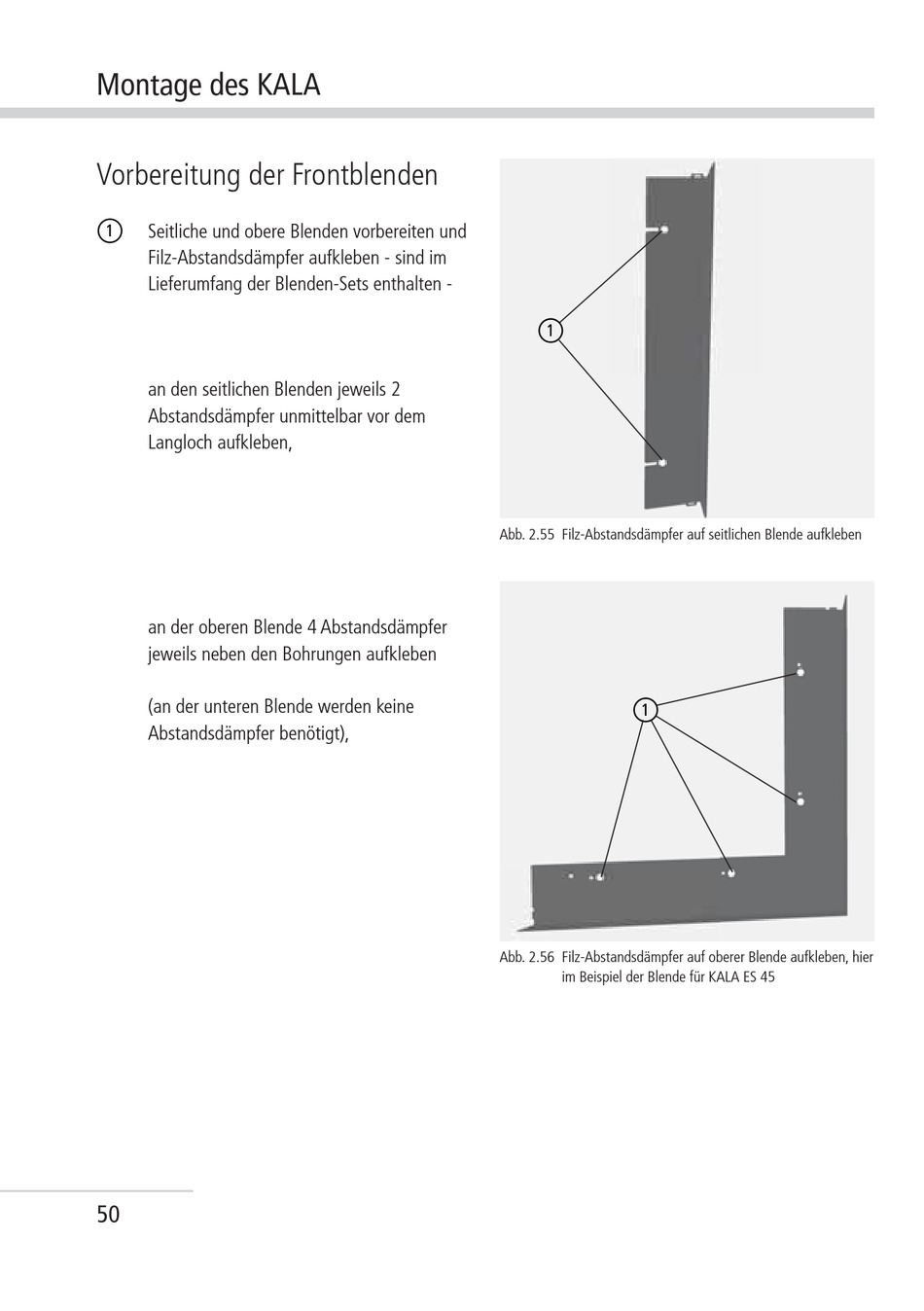

Abb. 2.55 Filz-Abstandsdämpfer auf seitlichen Blende aufkleben
1
Abb. 2.56 Filz-Abstandsdämpfer auf oberer Blende aufkleben, hier
im Beispiel der Blende für KALA ES 45
