PCAN-Router Pro – Benutzerhandbuch
6.2
Konfiguration für Aufzeichnung
einrichten

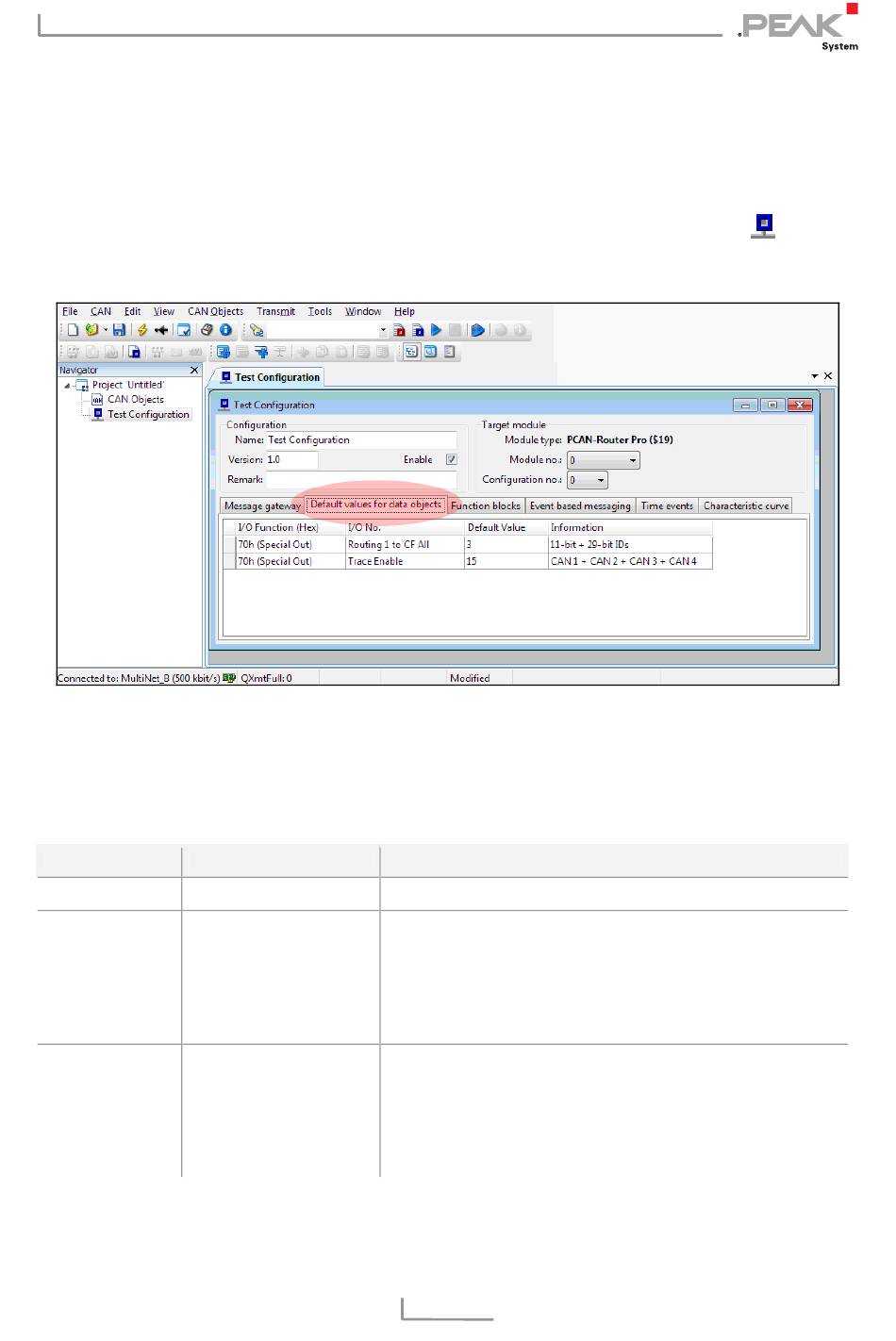

Im Konfigurationsprogramm PPCAN-Editor 2 wird die Aufzeichnung
des CAN-Verkehrs in der modulspezifischen Konfiguration ( ) auf
der Registerkarte Default values for data objects eingestellt.
werden in der modulspezifischen Konfiguration angelegt.
Legen Sie folgende Einträge an (siehe auch Abbildung):
Feld
Auswahl/Eingabe
I/O Function
70h (Special Out)
I/O No
Routing 1 to CF All Alle CAN-Nachrichten von CAN-Kanal 1 zur CF-
Default Value 3
Die Einträge für eine Aufzeichnung
Erläuterung
Sonderfunktionen des PCAN-Router Pro
Karte weiterleiten.
Alternativ können auch die CAN-Kanäle 2, 3
oder 4 ausgewählt oder zusätzliche Einträge
für diese CAN-Kanäle angelegt werden.
2-Bit-Wert; CAN-Frames mit 11-Bit- und/oder
29-Bit-ID werden auf die CF-Karte weitergelei-
tet (hier: beide ID-Typen).
Bit 0 (1 dez.) = 11-Bit-ID
Bit 1 (2 dez.) = 29-Bit-ID
41
