PCAN-Router Pro – Benutzerhandbuch
2
Anschlüsse
2.1
Power (Spannungsversorgung)
Für den Betrieb des PCAN-Router Pro wird eine Spannungsquelle
mit nominell 12 V Gleichspannung benötigt, 8 bis 27 V sind mög-
lich. Der Eingang ist elektronisch mit einem Verpol- und Überspan-
nungsschutz abgesichert.
Hinweis: Im Lieferumfang ist kein Netzteil für die
Spannungsversorgung des Geräts enthalten.

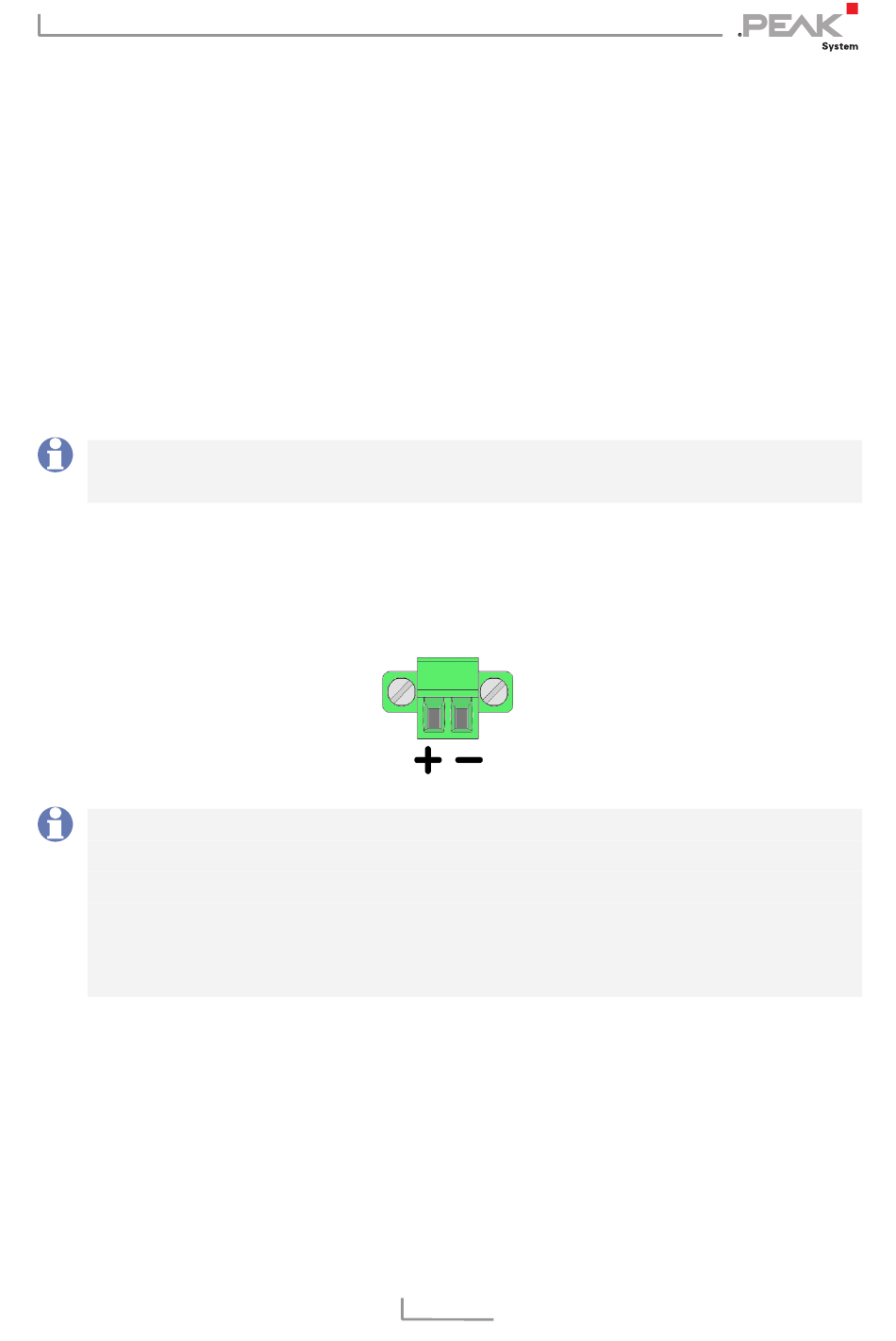

Der Anschluss erfolgt über den mitgelieferten Gegenstecker
(Phoenix Contact MC1,5/2-STF-3,81), an den Sie Kabellitzen
festschrauben können. Die Polung ist wie folgt:
Hinweis: Nach dem Anlegen der Versorgungsspannung benö-
tigt der PCAN-Router Pro ein Wake-Up-Signal, um den Betrieb
aufzunehmen. Falls bei einer angepassten Ausstattung kein
CAN-Transceivermodul mit Wake-Up-Funktion vorhanden ist,
muss der PCAN-Router Pro mit einem externem Wake-Up-
Signal eingeschaltet werden (siehe Abschnitt 5.7.3 Seite 37).
9
