PCAN-Router Pro – Benutzerhandbuch

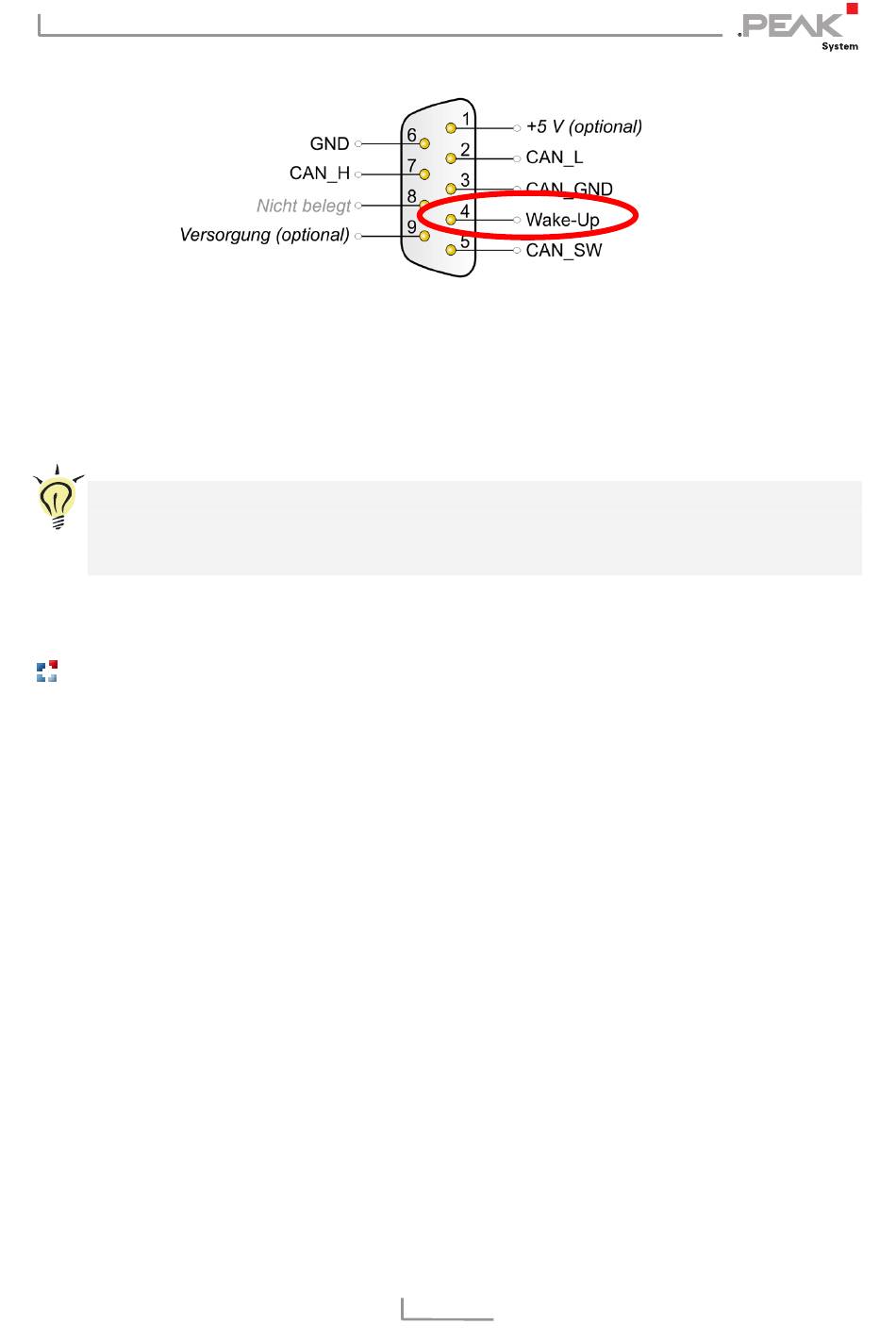

Wake-Up-Pin 4 an den Anschlüssen CAN 3 und CAN 4
Ein externes Wake-Up-Signal ist erforderlich, falls kein CAN-Trans-
ceivermodul mit Wake-Up-Funktion im PCAN-Router Pro vorhanden
ist.
Tipp: Mögliche externe Wake-Up-Signale sind die Spannungs-
versorgung des PCAN-Router Pro oder die Klemme 15
„Zündung" in einem Kraftfahrzeug.
5.7.4

Wake-Up mit der Echtzeituhr (RTC)

Gilt für Standard-Firmware.
Der PCAN-Router Pro wird zum Zeitpunkt des gesetzten Alarms
eingeschaltet.
Der Alarm-Zeitpunkt wird per CAN-Nachricht eingestellt. Dazu muss
in der verwendeten Konfiguration die I/O-Funktion
> RTC Set Alarm
einer CAN-Variablen zugeordnet sein.
