PCAN-Router Pro – Benutzerhandbuch
8.2
Hardware vorbereiten
Für einen Firmware-Upload über CAN, muss der CAN-Bootloader
im PCAN-Router Pro über den Drehschalter auf der Platine aktiviert
werden. Bei Verwendung der Standard-Firmware kann direkt mit
dem Kapitel 8.3 auf Seite 51 fortgefahren werden.
So stellen Sie den Drehschalter ein:
Achtung! Durch elektrostatische Entladung (ESD) können Kom-
ponenten auf der Platine des PCAN-Router Pro beschädigt oder
zerstört werden. Treffen Sie beim Hantieren mit der Platine
Vorkehrungen zur Vermeidung von ESD.
1.
Lösen Sie die vier Schrauben an den oberen Ecken des
Gehäuses auf der Vorder- und Rückseite.
2.
Entfernen Sie den Gehäusedeckel.
3.

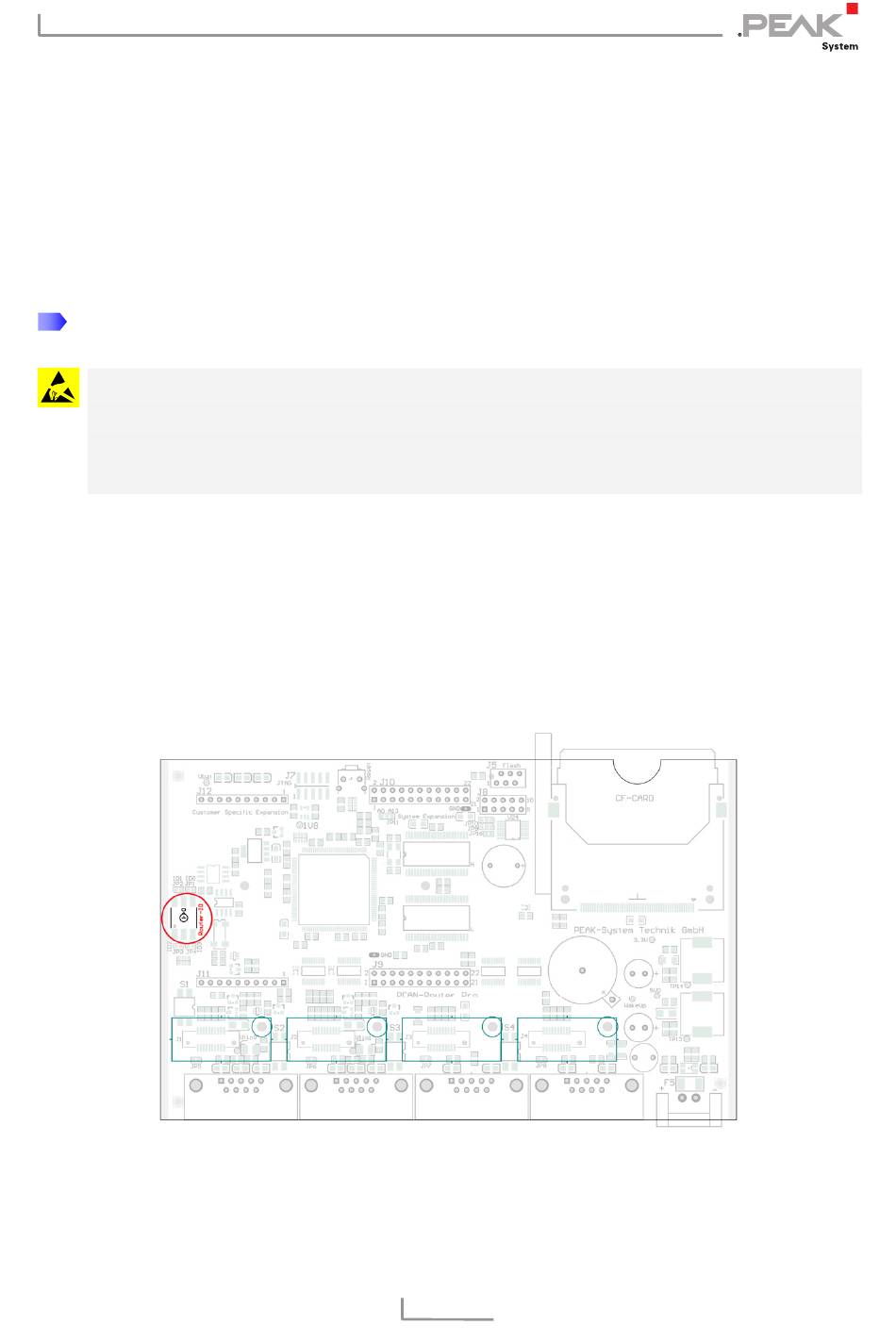

Finden Sie mit Hilfe der folgenden Abbildung den
Drehschalter auf der Platine:
4.
Drehen Sie den ID-Drehschalter auf der Platine auf Position
F. Verwenden Sie z. B. einen Schlitzschraubendreher.
49
