PCAN-Router Pro – Benutzerhandbuch
6.

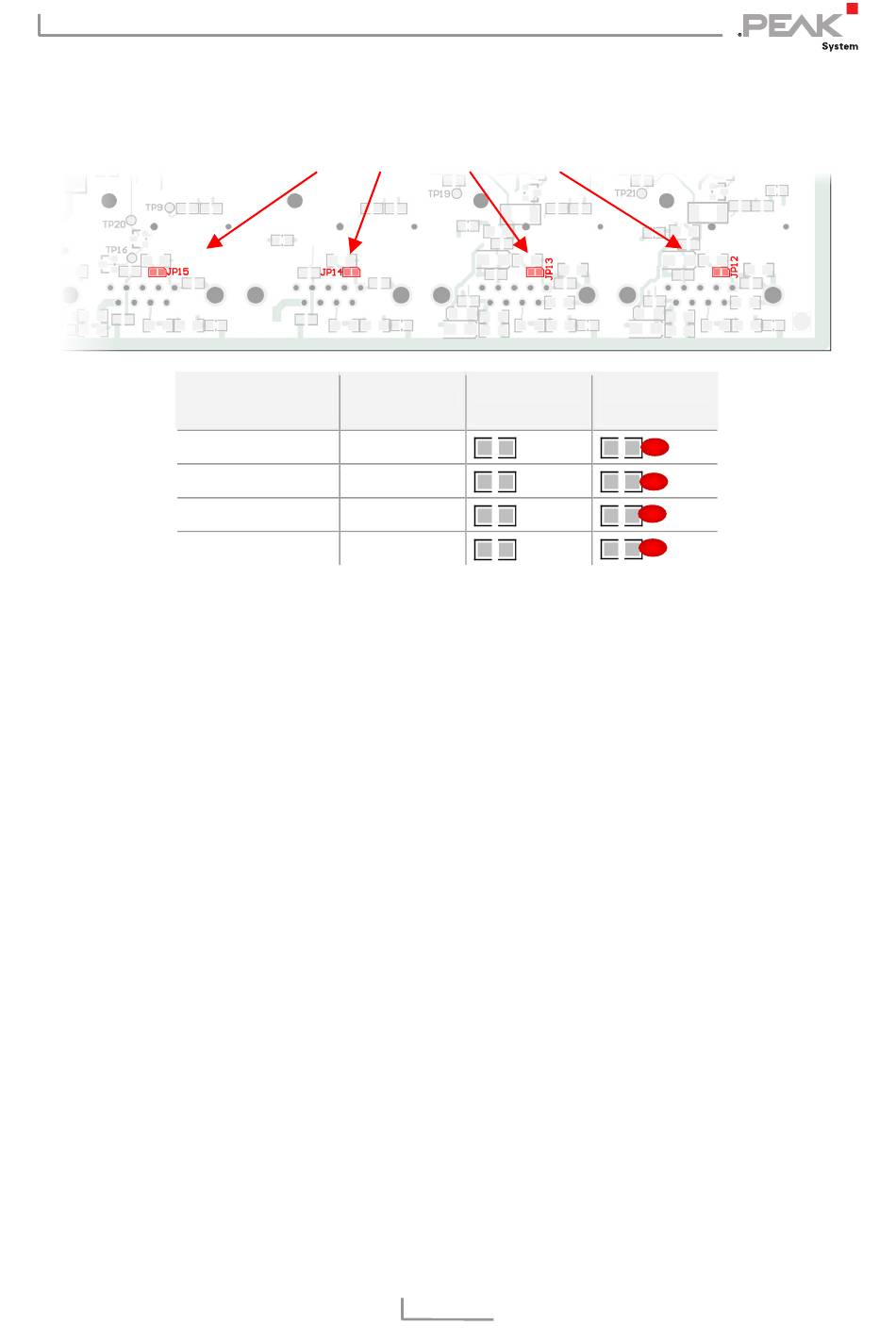

Löten Sie auf der Platine die Lötbrücke(n) mit Hilfe der
folgenden Abbildung und Tabelle:
Anschluss
CAN 1, Pin 1
CAN 2, Pin 1
CAN 3, Pin 1
CAN 4, Pin 1
7.
Setzen Sie die Abdeckung wieder auf das Gehäuse und
achten Sie auf die LED-Lichtleiter.
8.
Schrauben Sie die vier Schrauben an den oberen Ecken des
Gehäuses auf der Vorder- und Rückseite fest.
9.
Befestigen Sie die zwei unteren Schrauben an der
Frontblende.
10. Starten Sie das Gerät neu, indem Sie die Stromversorgung
wieder anschließen.
Nach dem Neustart ist die 5-Volt-Versorgung am D-Sub-
Stecker aktiv.
Ohne
Lötfeld
Funktion
JP12
JP13
JP14
JP15
21
+5 V
100 mA
