PCAN-Router Pro – Benutzerhandbuch

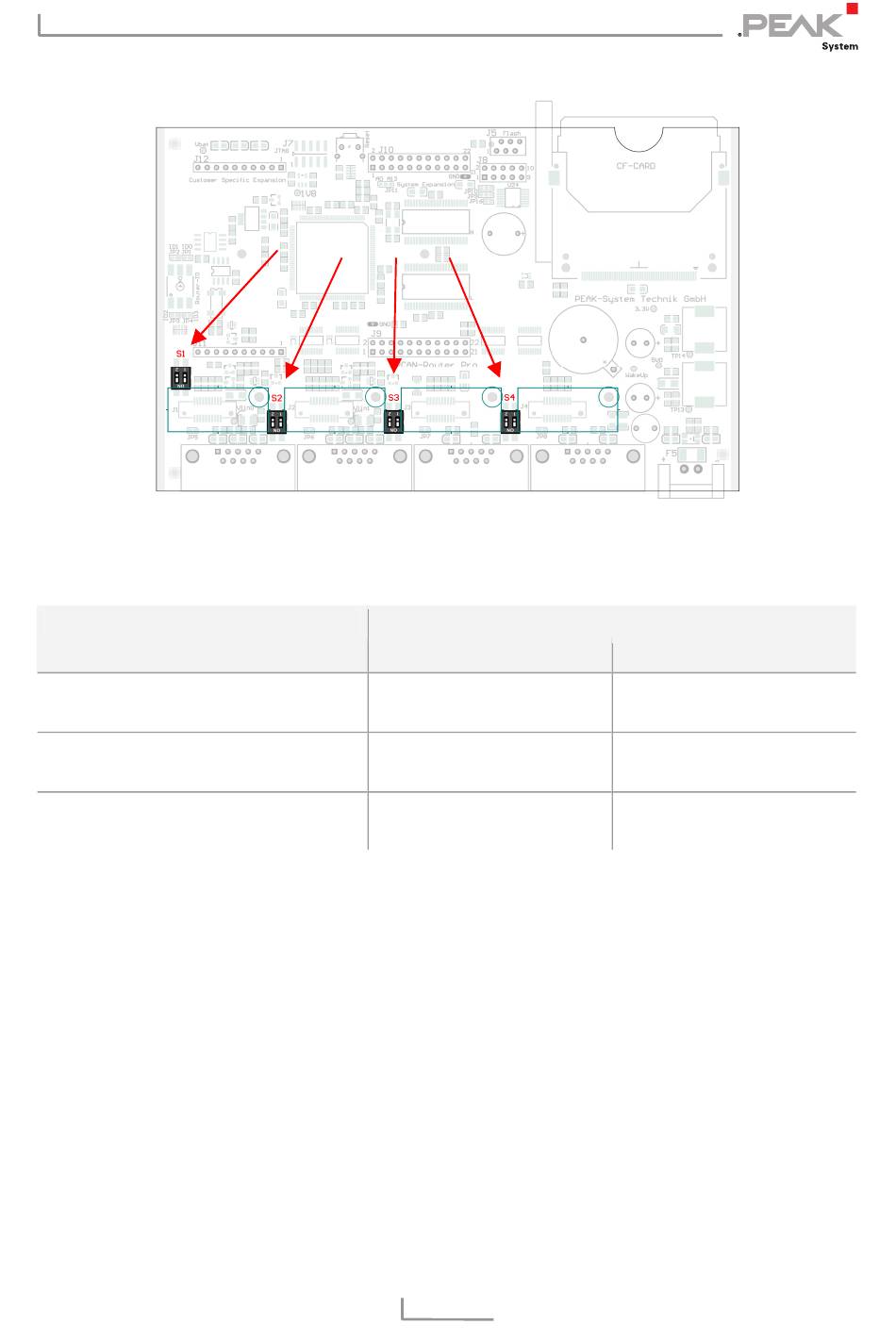

Positionen der Schalterblöcke für die CAN-Terminierung;
ON-Schalterstellung ist auf den Schalterblöcken markiert
Art des Transceivers
High-Speed-CAN (ISO 11898-2)
Transceiver werkseitig installiert.
Low-Speed-CAN (ISO 11898-3)
Transceiver nur auf Anfrage
Single-Wire-CAN (SAE J2411)
Transceiver nur auf Anfrage
7.
Setzen Sie die Abdeckung wieder auf das Gehäuse und
achten Sie auf die LED-Lichtleiter.
8.
Schrauben Sie die vier Schrauben an den oberen Ecken des
Gehäuses auf der Vorder- und Rückseite wieder fest.
9.
Befestigen Sie die zwei unteren Schrauben an der
Frontblende wieder.
10. Nach dem Neustart ist die interne Terminierung für den
jeweiligen CAN-Kanal aktiv.
2
Beide Schalter eines Schalterblocks.
Terminierung bei Schalterstellung
Off
keine
4,7 kΩ für
CAN_L und CAN_H
9,1 kΩ für CAN_SW
17
2
On
120 Ω zwischen
CAN_L und CAN_H
1,1 kΩ für
CAN_L und CAN_H
2,1 kΩ für CAN_SW
