PCAN-Router Pro – Benutzerhandbuch

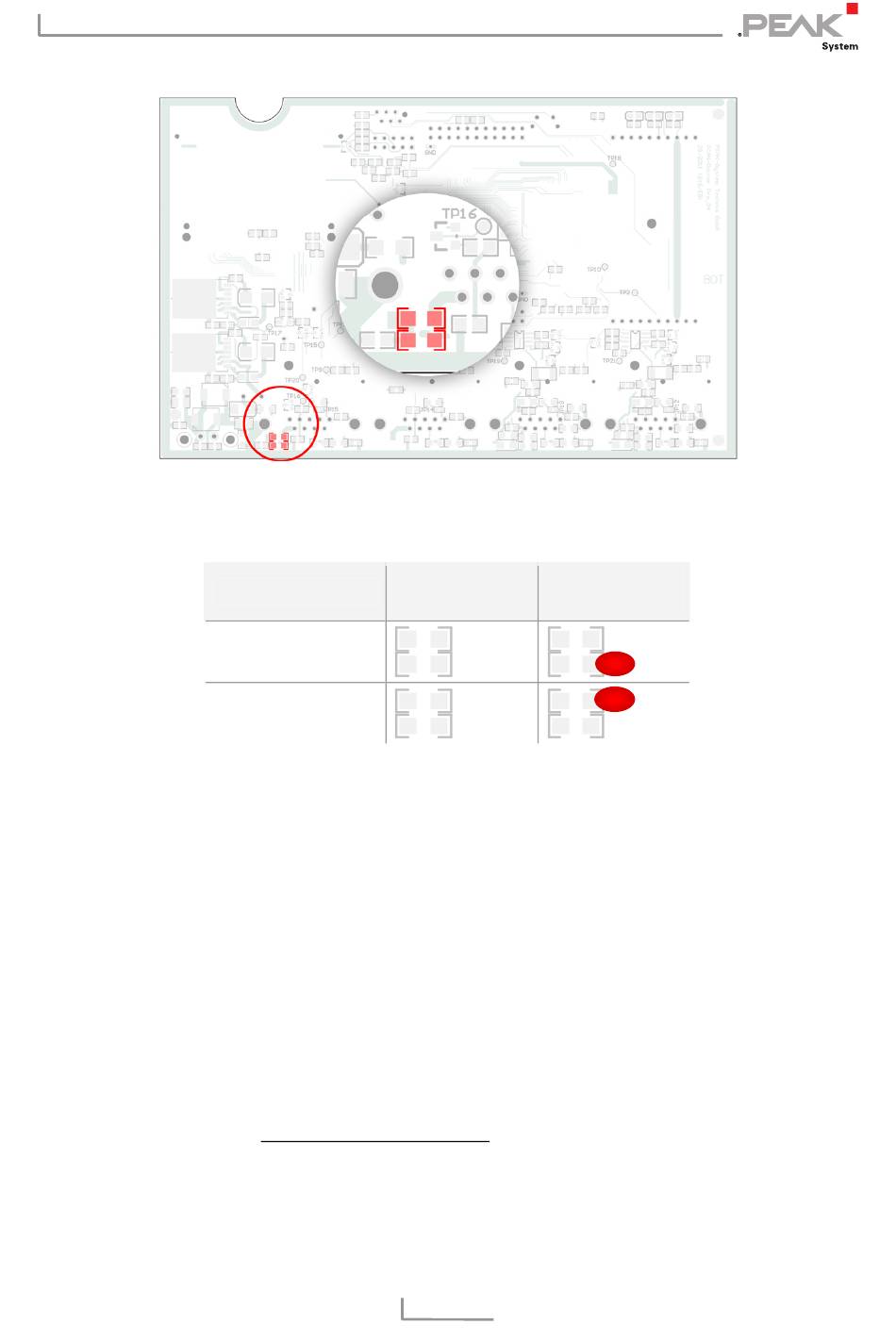

Position der Lötfelder auf der Platinenrückseite
für die Versorgung des Routers über den D-Sub-Anschluss
Anschluss
CAN 3, Pin 9
CAN 4, Pin 9
7.
Setzen Sie die Abdeckung wieder auf das Gehäuse und
achten Sie auf die LED-Lichtleiter.
8.
Schrauben Sie die vier Schrauben an den oberen Ecken des
Gehäuses auf der Vorder- und Rückseite fest.
9.
Befestigen Sie die zwei unteren Schrauben an der
Frontblende.
10. Starten Sie das Gerät neu, indem Sie die Stromversorgung
wieder anschließen.
Nach dem Neustart kann das Gerät über Pin 9 am D-Sub-
Anschluss CAN 3 oder CAN 4 mit Strom versorgt werden.
Ohne
Versorgung
Funktion
möglich
23
