• 8 entrées opto-isolées pour thermocouple
• Thermocouples du type J, K
• 16 sorties numériques
• 1 entrée en fréquence 1,5kHz
Ce chapitre contient les instructions nécessaires pour une
installation correcte des GILOGIK II dans l'armoire de com-
mande de la machine ou du système hôte, ainsi que pour con-
necter correctement l'alimentation, les entrées, les sorties et
les interfaces du système.
Avant de procéder à l'installation, lire attentivement les
avertissements suivants !
Le non-respect de ces avertissements pourrait entraîner
des problèmes de sécurité électrique et de compatibilité
électromagnétique, outre à annuler la garantie.
Personnel qualifié
Seul un personnel qualifié peut installer et utiliser le système et ses com-
posants.
Utilisation conforme
Le système et ses composants sont exclusivement destinés à l'utilisation
précisée dans la brochure. Pour garantir un fonctionnement correct et
sûr, le produit doit être transporté, stocké, installé, utilisé et entretenu
conformément aux modalités prescrites.
Dispositif adapté pour fonctionner en milieu industriel pollué de degré 2.
Dispositif du type "UL open".
Notes Sécurité électrique et compatibilité électromagnétique:
• LABEL CE : Conformité EMC (compatibilité électromagnétique)
selon la Directive Direttiva 89/336/CEE, modifiée par la Directive 93/68.
Entrées
Les entrées de la R-TC8 peuvent être ainsi configurées :
Entrées pour thermocouples
- 8 entrées analogiques avec conversion A/N à 24 bits
Types de capteur de température sélectionnable par logiciel:
- TC type J, (0.0-800.0°C / 1470.0°F)
- TC type K, (0.0-1200.0°C / 2190.0°F)
• Fréquence d'entrée maximum 2,5Hz
• Impédance d'entrée > 1MΩ
Précision supérieure à 0,5%
Fréquence d'acquisition des 8 températures : 200ms maximum.
Compensation de la température ambiante: intégrée
Isolation des entrées thermocouples: > 2kV
10

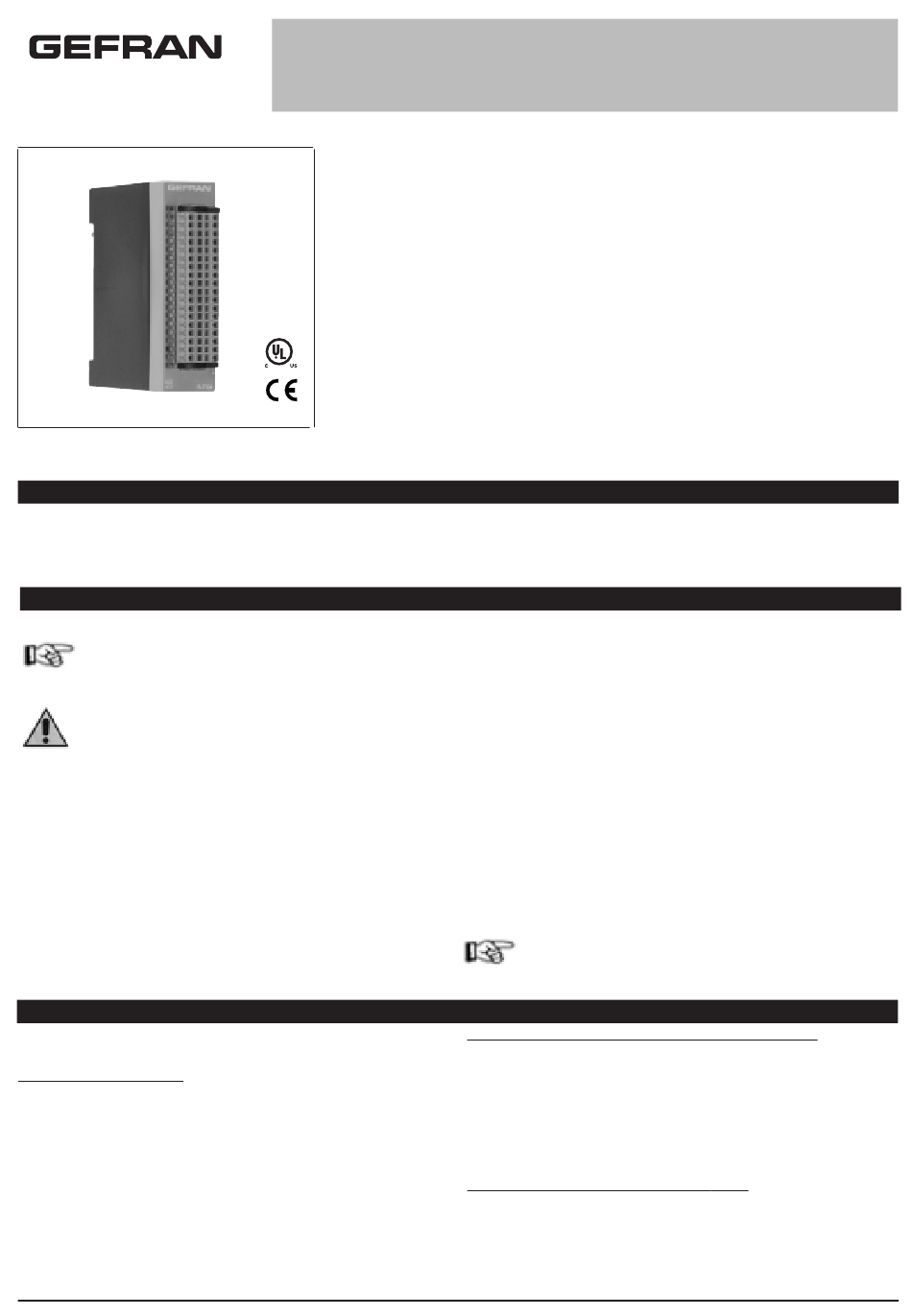

R-TC8
MODULE 8 ENTREES DE TEMPERATURE ET 16 SORTIES NUMERIQUES
MODE D'EMPLOI
cod. 80131B / Edit 03 - 05/08 - FRA
1 • PRINCIPALES CARACTÉRISTIQUES
2 •INSTALLATION ET CONNEXION
3 • CARACTERISTIQUES TECHNIQUES
• Configuration logicielle des entrées TC
• Diodes de diagnostic des alimentations des sorties et d'alarme
• Connecteur extractible de série
Le système GILOGIK II est essentiellement destiné à fonctionner en
milieu industriel, installé dans les armoires de commande des
machines ou des installations de production.
En matière de compatibilité électromagnétiques, les normes générales
les plus restrictives ont été respectées, comme indiqué dans le tableau
correspondant.
• Le dispositif est conforme aux normes UL508 file E198546
• Conformité BT (basse tension)
selon la Directive Direttiva 73/23/CEE, modifiée par la Directive 93/68.
Préconisations pour une installation correcte aux fins de l'EMC
Connexion des entrées et des sorties pour les modules
• Les circuits externes raccordés doivent respecter la double isolation.
• Pour connecter les entrées analogiques, procéder comme suit :
- séparer physiquement les câbles des entrées de ceux de
l'alimentation, des sorties et des raccordements de puissance ;
- utiliser des câbles torsadés et blindés, avec le blindage raccordé à la
terre à un seul endroit.
GEFRAN S.p.A. ne saurait être tenue en aucun cas pour
responsable d'éventuels dommages corporels ou matériels
résultant d'altérations ou d'une utilisation erronée, inappropriée
ou non conforme aux caractéristiques du régulateur et aux pre-
scriptions contenues dans le présent Manuel Utilisateur.
Entrée numérique pour mesures de période et de fréquence
- 1 entrées numerique opto-isolées 24VDC ± 25%
- Tension d'entrée maximum 32Vdc, 25mA max
- Protection contre l'inversion de polarité
- Déclencheur d'entrée:
• tension maximum pour "0" (entrée NON ACTIVE) = 12Vdc
• tension minimum pour "1" (entrée ACTIVE) = 15Vdc
- Filtre d'entrée à 1,5kHz
Sorties
Sorties numériques opto-isolées à 24Vdc ± 25%
- Organisation : 1 x groupe de 16 sorties
- Tension maximum d'alimentation des sorties : 32V
- Courant maximum par sortie: 2A
- Courant total maximum: 6A
- Courant maximum par groupe de 4 sorties: 4A
