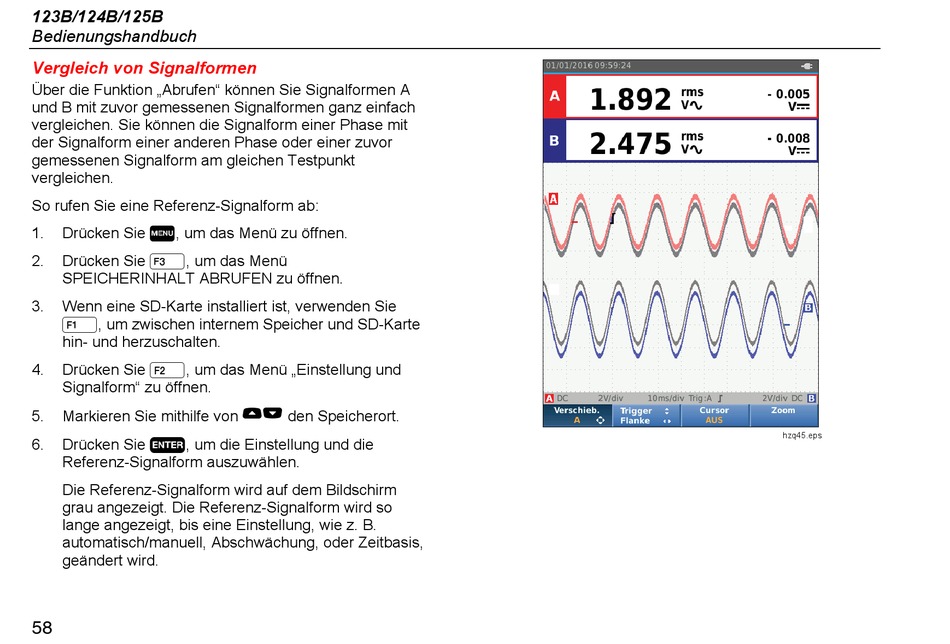

Vergleich von Signalformen

Über die Funktion „Abrufen" können Sie Signalformen A
und B mit zuvor gemessenen Signalformen ganz einfach
vergleichen. Sie können die Signalform einer Phase mit
der Signalform einer anderen Phase oder einer zuvor
gemessenen Signalform am gleichen Testpunkt
vergleichen.
So rufen Sie eine Referenz-Signalform ab:
1. Drücken Sie , um das Menü zu öffnen.
2. Drücken Sie 3, um das Menü
SPEICHERINHALT ABRUFEN zu öffnen.
3. Wenn eine SD-Karte installiert ist, verwenden Sie
1, um zwischen internem Speicher und SD-Karte
hin- und herzuschalten.
4. Drücken Sie 2, um das Menü „Einstellung und
Signalform" zu öffnen.
5. Markieren Sie mithilfe von
6. Drücken Sie , um die Einstellung und die
Referenz-Signalform auszuwählen.
Die Referenz-Signalform wird auf dem Bildschirm
grau angezeigt. Die Referenz-Signalform wird so
lange angezeigt, bis eine Einstellung, wie z. B.
automatisch/manuell, Abschwächung, oder Zeitbasis,
geändert wird.
58
YZ
den Speicherort.
