123B/124B/125B
Bedienungshandbuch

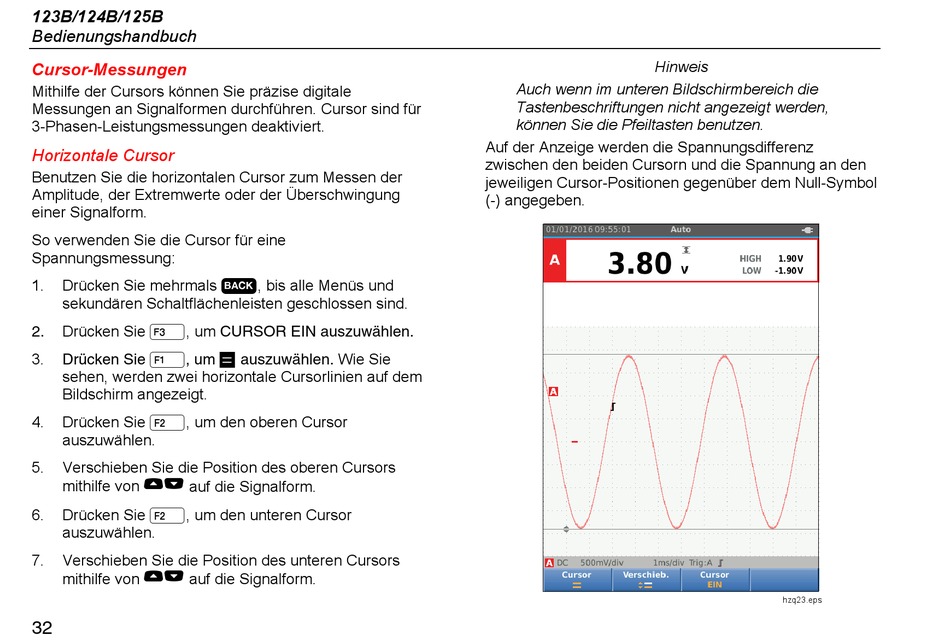

Cursor-Messungen
Mithilfe der Cursors können Sie präzise digitale
Messungen an Signalformen durchführen. Cursor sind für
3-Phasen-Leistungsmessungen deaktiviert.
Horizontale Cursor
Benutzen Sie die horizontalen Cursor zum Messen der
Amplitude, der Extremwerte oder der Überschwingung
einer Signalform.
So verwenden Sie die Cursor für eine
Spannungsmessung:
1. Drücken Sie mehrmals , bis alle Menüs und
sekundären Schaltflächenleisten geschlossen sind.
Drücken Sie 3, um CURSOR EIN auszuwählen.
2.
3. Drücken Sie 1, um  auszuwählen. Wie Sie
sehen, werden zwei horizontale Cursorlinien auf dem
Bildschirm angezeigt.
4. Drücken Sie 2, um den oberen Cursor
auszuwählen.
5. Verschieben Sie die Position des oberen Cursors
YZ
mithilfe von auf die Signalform.
6. Drücken Sie 2, um den unteren Cursor
auszuwählen.
7. Verschieben Sie die Position des unteren Cursors
YZ
mithilfe von auf die Signalform.
32
Hinweis
Auch wenn im unteren Bildschirmbereich die
Tastenbeschriftungen nicht angezeigt werden,
können Sie die Pfeiltasten benutzen.
Auf der Anzeige werden die Spannungsdifferenz
zwischen den beiden Cursorn und die Spannung an den
jeweiligen Cursor-Positionen gegenüber dem Null-Symbol
(-) angegeben.
