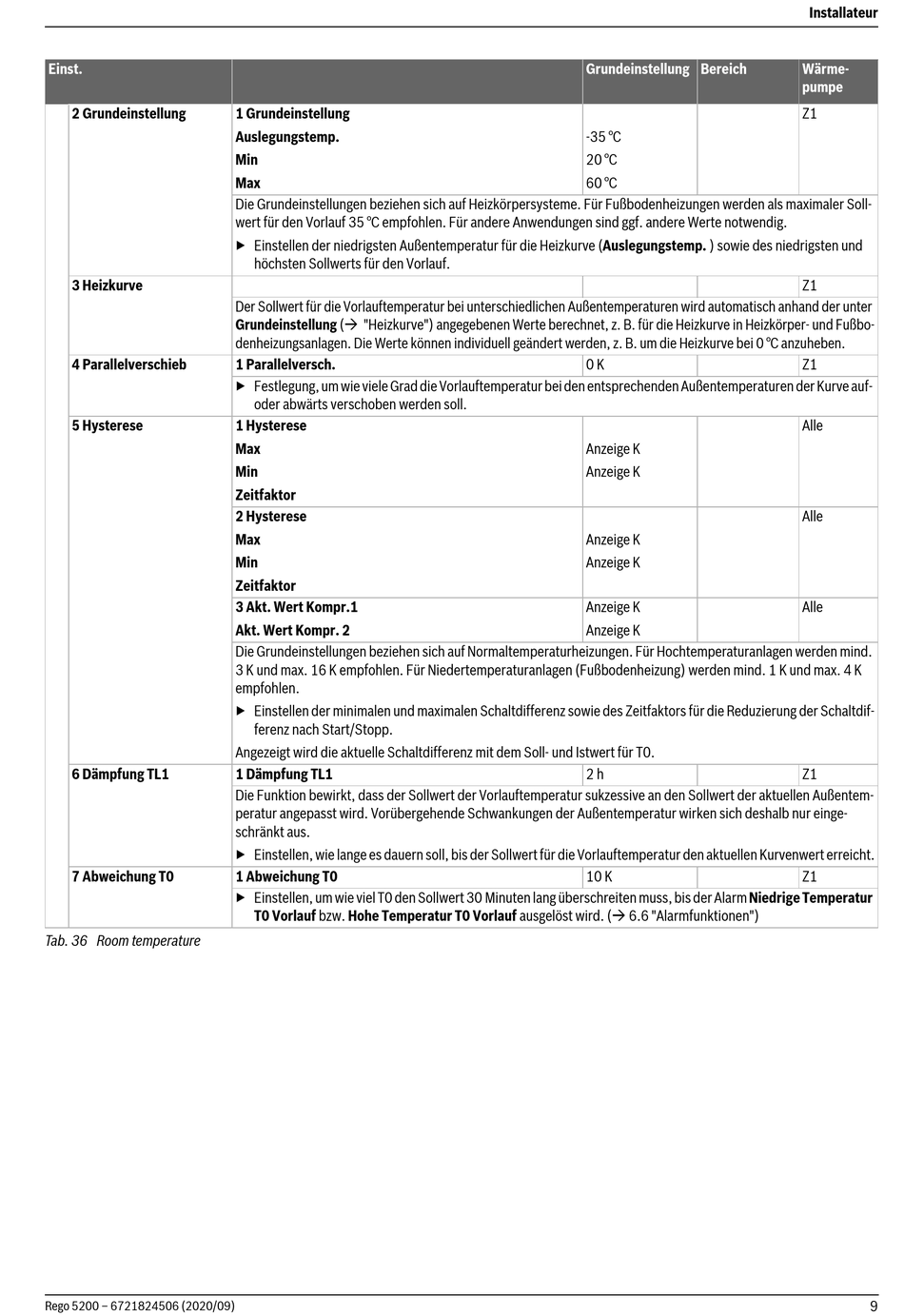

Buderus Rego 5200 Installationsanleitung Seite 9

Einst.
2 Grundeinstellung
3 Heizkurve
4 Parallelverschieb
5 Hysterese
6 Dämpfung TL1
7 Abweichung T0
Tab. 36 Room temperature
Rego 5200 – 6721824506 (2020/09)
1 Grundeinstellung
Auslegungstemp.
Min
Max
Die Grundeinstellungen beziehen sich auf Heizkörpersysteme. Für Fußbodenheizungen werden als maximaler Soll-
wert für den Vorlauf 35 °C empfohlen. Für andere Anwendungen sind ggf. andere Werte notwendig.
▶ Einstellen der niedrigsten Außentemperatur für die Heizkurve (Auslegungstemp. ) sowie des niedrigsten und
höchsten Sollwerts für den Vorlauf.
Der Sollwert für die Vorlauftemperatur bei unterschiedlichen Außentemperaturen wird automatisch anhand der unter
Grundeinstellung ( "Heizkurve") angegebenen Werte berechnet, z. B. für die Heizkurve in Heizkörper- und Fußbo-
denheizungsanlagen. Die Werte können individuell geändert werden, z. B. um die Heizkurve bei 0 °C anzuheben.
1 Parallelversch.
▶ Festlegung, um wie viele Grad die Vorlauftemperatur bei den entsprechenden Außentemperaturen der Kurve auf-
oder abwärts verschoben werden soll.
1 Hysterese
Max
Min
Zeitfaktor
2 Hysterese
Max
Min
Zeitfaktor
3 Akt. Wert Kompr.1
Akt. Wert Kompr. 2
Die Grundeinstellungen beziehen sich auf Normaltemperaturheizungen. Für Hochtemperaturanlagen werden mind.
3 K und max. 16 K empfohlen. Für Niedertemperaturanlagen (Fußbodenheizung) werden mind. 1 K und max. 4 K
empfohlen.
▶ Einstellen der minimalen und maximalen Schaltdifferenz sowie des Zeitfaktors für die Reduzierung der Schaltdif-
ferenz nach Start/Stopp.
Angezeigt wird die aktuelle Schaltdifferenz mit dem Soll- und Istwert für T0.
1 Dämpfung TL1
Die Funktion bewirkt, dass der Sollwert der Vorlauftemperatur sukzessive an den Sollwert der aktuellen Außentem-
peratur angepasst wird. Vorübergehende Schwankungen der Außentemperatur wirken sich deshalb nur einge-
schränkt aus.
▶ Einstellen, wie lange es dauern soll, bis der Sollwert für die Vorlauftemperatur den aktuellen Kurvenwert erreicht.
1 Abweichung T0
▶ Einstellen, um wie viel T0 den Sollwert 30 Minuten lang überschreiten muss, bis der Alarm Niedrige Temperatur
T0 Vorlauf bzw. Hohe Temperatur T0 Vorlauf ausgelöst wird. ( 6.6 "Alarmfunktionen")
Grundeinstellung Bereich
-35 °C
20 °C
60 °C
0 K
Anzeige K
Anzeige K
Anzeige K
Anzeige K
Anzeige K
Anzeige K
2 h
10 K
Installateur
Wärme-
pumpe
Z1
Z1
Z1
Alle
Alle
Alle
Z1
Z1
9
