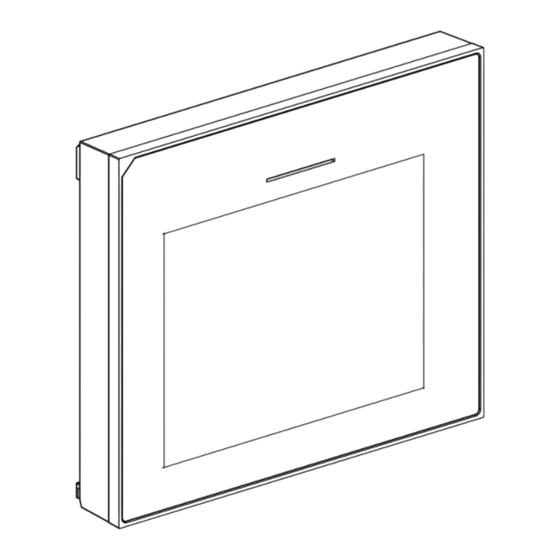

- Seite 1 Installationsanleitung Bedienfeld Logamatic BC400-HP Luft-Wasser-Wärmepumpe Vor Installation und Wartung sorgfältig lesen. 0010035998.001...
- Seite 2 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
-
Seite 3: Inhaltsverzeichnis
Übersicht Service........22 Logamatic BC400-HP – 6721850791 (2023/09) -
Seite 4: Angaben Zum Produkt
• MX300: Internet-Gateway (WLAN) und Funkmodul für Funkverbin- dung. • Logavent: Wohnungslüftung mit Wärmerückgewinnung (HRV). Mit den folgenden Produkten ist die Kombination nicht möglich: • MM50, MM10, WM10, SM10, MCM10, RC200, AM200, RC300, RC310, RC20, RC20RF, RC25, RC35 Logamatic BC400-HP – 6721850791 (2023/09) - Seite 5 [16 A] | [20 A] | [25 A] | [32 A]. [Weiter] auswäh- ratur bei der gegebenen Mindestaußentemperatur. len, um mit der Konfiguration fortzufahren, Heizkörper / Konvektoren -oder- Fußbodenheizung [Zurück], um zurückzukehren. [Weiter] auswählen, um mit der Konfiguration fortzu- fahren, -oder- [Zurück], um zurückzukehren. Logamatic BC400-HP – 6721850791 (2023/09)
-
Seite 6: Weitere Einstellungen Für Die Inbetriebnahme
Die überwachten Werte können über das Menü Info oder den Info-Button aufgerufen werden. Das Menü enthält Angaben zu den Monitorwerten, den Wärmepumpenstatus, den Anlagenstatus, den Status zugehöriger Komponenten, den Status des Zubehörs sowie die Statistik. Logamatic BC400-HP – 6721850791 (2023/09) -
Seite 7: Servicemenü
Wenn ein Lüftungsgerät an die Wärmepumpe ange- schlossen ist, Ja auswählen. Andernfalls Nein aus- wählen. Um Inbetriebnahme zu verlassen, d wählen. 1) Einige Einstellungen werden nur bei bestimmten Varianten oder Anlagenkombinationen angezeigt. Tab. 3 Inbetriebnahme Logamatic BC400-HP – 6721850791 (2023/09) - Seite 8 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
-
Seite 9: Menü: Wärmepumpe
Warmwasserbetrieb. Tab. 4 Wärmepumpeneinstellungen Heizbetrieb sperren: Ein aktives Signal am externen Eingang sperrt den Heizbetrieb. Externer Überhitzungsschutz HK1: Eingang 3 Ein aktives Signal am externen Eingang sperrt den Heizbetrieb und führt zu einer Störungsanzeige. Logamatic BC400-HP – 6721850791 (2023/09) -
Seite 10: Menü: Verzögerung Zuheizer
Diese Einstellung legt fest, ab wann der elek- die einzelnen Räume/Thermostate zu konfi- trische Zuheizer unterhalb der maximalen gurieren. Vorlaufsolltemperatur für die Wärmepumpe ge- sperrt wird, um zu verhindern, dass sie bei gleichzei- tigem Betrieb anhält. Tab. 5 Zuheizereinstellung Logamatic BC400-HP – 6721850791 (2023/09) - Seite 11 – Frostschutz Grenztemp. Einstellen, unter welcher Temperatur der Frostschutz aktiviert werden soll. – Durchheizen unter. Zum Aktivieren Ja auswählen. -oder- Zum Deaktivieren Nein auswählen. Außentemperatur einstellen, ab der das Zeit- programm außer Kraft gesetzt werden soll. Logamatic BC400-HP – 6721850791 (2023/09)
- Seite 12 Komfortpunkt (nur wenn die Regelungsart auf Außentempera- tur mit Fußpunkt eingestellt ist) für Einstellung mit zusätzlichem Fußpunkt einstellen 0010040442-001 Bild 1 Startbildschirm für die Einstellung der Heizkurve für die Rege- lungsart Außentemperatur mit Fußpunkt (und Komfortpunkt) Logamatic BC400-HP – 6721850791 (2023/09)
-
Seite 13: Menü: Heizung
• Langsame Erhöhung der Vorlauftemperatur Tab. 8 Einstellungen für die Gebäudeart 20°C 0010040445-001 Bild 6 Maximale Vorlauftemperatur einstellen 0°C 12 h 24 h 0 010 008 067-001 Bild 7 Beispiel für angepasste Außenlufttemperatur: Aktuelle Außenlufttemperatur Gedämpfte Außenlufttemperatur Logamatic BC400-HP – 6721850791 (2023/09) -
Seite 14: Menü Estrichtrocknung
[2 ... 12 ... 24] h: Maximale Dauer einer Unterbre- 0010021149-001 Störung chung der Estrichtrocknung (z. B. durch Anhalten Bild 9 Ablauf der Estrichtrocknung mit den Grundeinstellungen in der der Estrichtrocknung oder Stromausfall), bis eine Abkühlphase Störungsanzeige ausgegeben wird. Logamatic BC400-HP – 6721850791 (2023/09) - Seite 15 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
-
Seite 16: Menü: Warmwasser
Ist zu Komfortzwecken ein zweiter Temperaturfühler (TW2) im Kopf des heizung zu aktivieren. Warmwasserspeichers installiert, wird die Warmwasserbereitung auch angefordert, sobald die Temperatur an TW2 unter einen Wert oberhalb ▶ Zeit. Gewünschten Zeitpunkt für die tägliche der gewählten Starttemperatur fällt. Warmwasseraufheizung einstellen. Logamatic BC400-HP – 6721850791 (2023/09) - Seite 17 Signal zu invertieren. Das bedeutet, ▶ Extra-Warmwasser. Den gewünschten Wert ein- dass der Ausgang bestromt ist und bei der Anzeige stellen. einer Störung stromlos geschaltet wird. ▶ Max. Temperatur. Den gewünschten Wert ein- stellen. Logamatic BC400-HP – 6721850791 (2023/09)
-
Seite 18: Menü: Solar
Komponenten hinzuzufügen, durch die Menüoptionen scrollen. Element hinzufügen auswählen, um die ausgewähl- ten Komponenten hinzuzufügen. -oder- Zum Beenden Hinzufügen beenden auswählen.Hin- zufügen beenden Konfig. abschließen auswählen, wenn die Konfigura- tion der Solarthermieanlage abgeschlossen ist. Logamatic BC400-HP – 6721850791 (2023/09) -
Seite 19: Menü: Energiemanager
Zeitraum nicht aufgeheizt. Tab. 18 Übersicht der Einstellungen im Menü EEBus Absenkung der [Ja]: Die im Photovoltaik-System verfügbare Ener- Wunschtemp. gie wird zum Kühlen genutzt, wenn sich die Anlage beim Kühlen im Kühlbetrieb befindet. Logamatic BC400-HP – 6721850791 (2023/09) -
Seite 20: Einstellungen Für Weitere Systeme Oder Geräte
▶ PC0 Drehzahl. Durch Einstellen des Prozentsat- zes wird die Drehzahl der Pumpe verändert. 100 %= maximale Drehzahl. ▶ VW1 3-Wege-Ventil WW. Ändern der Stellung des Umschaltventils zwischen Warmwasser und Heizen. ▶ WW-Zirkulationspumpe. Starten oder Abschal- ten der Warmwasser-Zirkulationspumpe. Logamatic BC400-HP – 6721850791 (2023/09) -
Seite 21: Menü: Hochdruckschalter-Test
▶ Kunden über die gewählten Einstellungen informieren. -oder- ▶ Abbrechen wählen, um den Test abzubrechen. Status Inaktiv | Aufruf | Aktiv | Fehlgeschlagen | Erfolgreich. JR1 Hochdruck- Die Temperatur des Sensors (auf der Druckseite des fühler Kompressors) wird angezeigt. Logamatic BC400-HP – 6721850791 (2023/09) -
Seite 22: Info
Software an. Bild 11 Systemübersicht Wärmepumpe • Solar zeigt die Versionsnummern des im Solar- system installierten Moduls und der Software an. • Lüftung • Internetmodul zeigt die Versionsnummern für Gateway und Software an. Tab. 22 Infomenü Logamatic BC400-HP – 6721850791 (2023/09) -
Seite 23: Datenschutzhinweise
Wärmeerzeugers sein. Wenn Störungen in dieser Bedienungsanlei- technik, Göllnergasse 15-17, 1030 Wien, Öster- tung nicht beschrieben werden, in der Anleitung oder Wartungsanlei- reich, [LU] Ferroknepper Buderus S.A., Z.I. Um tung des betreffenden Wärmeerzeugers bzw. Bauelements Monkeler, 20, Op den Drieschen, B.P.201 L-4003 nachschlagen. - Seite 24 Durchfluss im Primärkreis zu ge- Partikelfilter überprüfen und reini- Anlagendruck am Manometer Anlage befüllen, bis der Druck laut ring. gen. überprüfen. Installationsanleitung des Geräts Primäre Zirkulationspumpe PC0 erreicht ist. prüfen und entlüften. Tab. 36 Tab. 31 Logamatic BC400-HP – 6721850791 (2023/09)
-
Seite 25: Übersicht Service
– Externer Eingang – Externer Eingang 1 – EVU-Sperrzeit 1 – Externer Eingang 2 – Warmwasserbetr. sperren – Heizbetrieb sperren – Externer Eingang 3 – Eingang invertiert – Überhitzungsschutz HK1 – Externer Eingang 4 – Photovoltaikanlage Logamatic BC400-HP – 6721850791 (2023/09) - Seite 26 – Regelungsart – Tägliche Aufheizung – Heizkurve – Nie – Fußpunkt 100°C – Zeit – Einzelraumgeführt – WW-Zirkulation – Max. Temp. HK1 – Nie – Max. Temp. HK1 – Betriebsart – Min. Durchfluss – Aus Logamatic BC400-HP – 6721850791 (2023/09)
- Seite 27 – Gewünschtes Luftfeuchte-Niveau – Max. Kollektortemperatur – Abluftqualitätsfühler – Min. Kollektortemperatur – Externer Luftqualitätsfühler – PS1 Vakuumr.-Pumpenkick – Gewünschtes Luftqualitäts-Niveau – PS4 Vakuumr.-Pumpenkick – Elekrischer Zuheizer – Südeuropafunktion – Betriebsart Zuheizer – Auß. – Solltemperatur (Zuheizer) Logamatic BC400-HP – 6721850791 (2023/09)
- Seite 28 – PL3 Gebläse – VW1 3-Wege-Ventil WW – Test Kältekreis – Kompressor – Evakuieren/Befüllen – Ausgang Kühlen aktiv – Zuheizer Stufe 1 – Zuheizer Stufe 2 – Zuheizer Stufe 3 – Heizkreis 1 – PC1 Heizkreisp. HK1 Logamatic BC400-HP – 6721850791 (2023/09)
- Seite 29 – TC1 Vorlauftemp. primär – T0 Vorlauftemperatur – TC0 Rücklauftemperatur – Rücklauftemperatur – TC1 Ende WW-Anforderung – Heizkreis 1 – TC4 Rücklauftemperatur Ausseneinheit – Betriebsart – TA4 Temp. Kondensatwanne – Vorlaufsollwert – TK1 Vorlauftemp. Kühlung Logamatic BC400-HP – 6721850791 (2023/09)
- Seite 30 – Aktuelle Pooltemperatur – VP1 Mischerstellung Pool – Solar – Solarfühler-Übersicht – Solarkreis – Lüftung – Grundfunktion – Bypassklappe – Statistik – Systemkomponenten – Wärmepumpe – Heizung und Kühlung – Solar – Lüftung – Internetmodul Logamatic BC400-HP – 6721850791 (2023/09)
- Seite 31 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
- Seite 32 Schweiz Bosch Thermotechnik AG Netzibodenstrasse 36 4133 Pratteln www.buderus.ch info@buderus.ch Luxemburg Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P. 201 4003 Esch-sur-Alzette Tél.: 0035 2 55 40 40-1 Fax: 0035 2 55 40 40-222 www.buderus.lu info@buderus.lu...
