Bedienfeld

Einstellungen zur Steuerung der Wärmepumpe werden am Bedienfeld
der Bedieneinheit vorgenommen. Hier werden auch Informationen zum
aktuellen Status angezeigt.
Die einzelnen Wärmepumpen werden über die jeweilige Bedieneinheit
eingestellt.
4.1 Bedienübersicht
Rego 5200

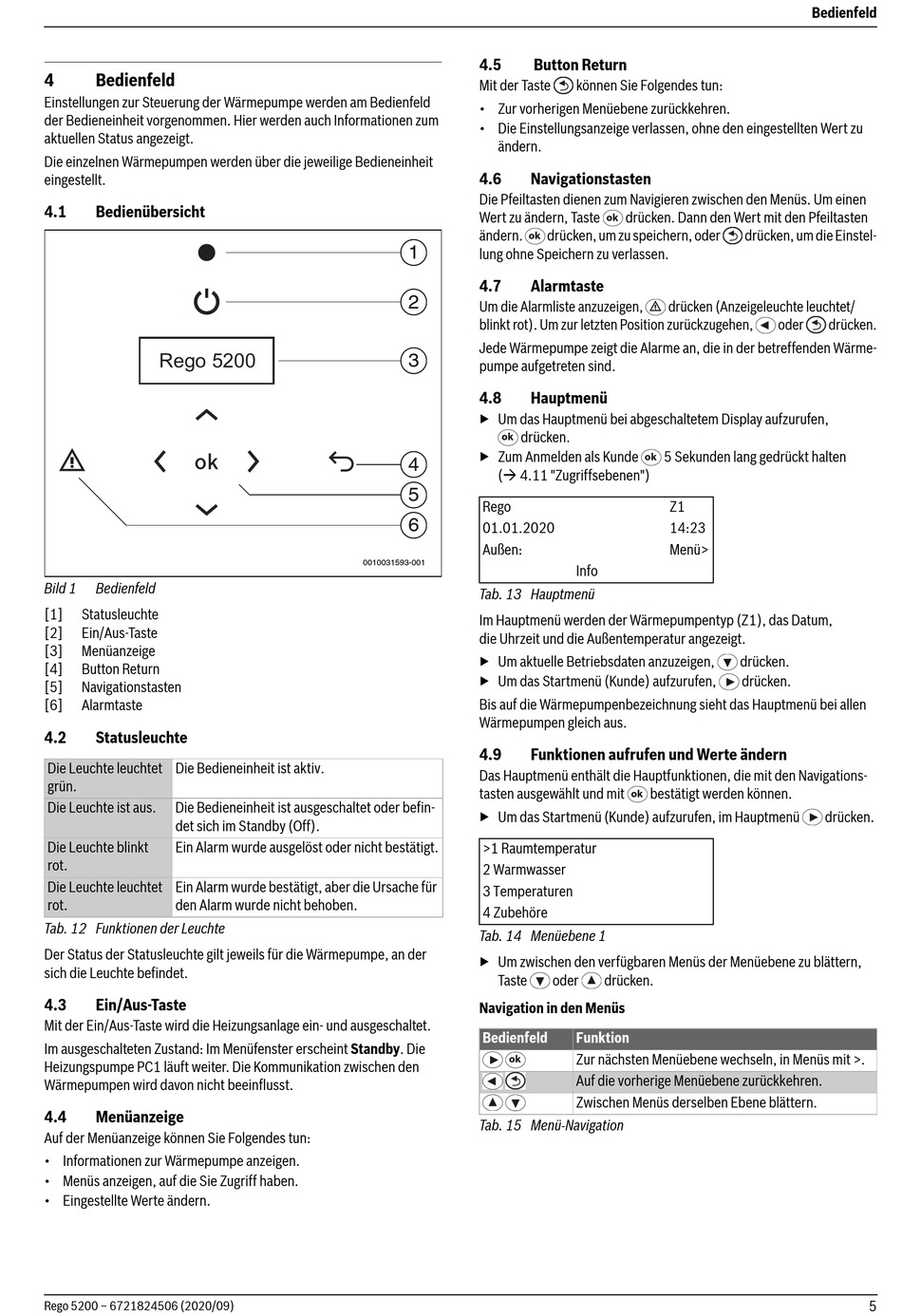

Bild 1 Bedienfeld
[1]

Statusleuchte

[2]

Ein/Aus-Taste

[3] Menüanzeige
[4]

Button Return

[5]

Navigationstasten

[6]

Alarmtaste

4.2 Statusleuchte
Die Leuchte leuchtet Die Bedieneinheit ist aktiv.
grün.
Die Leuchte ist aus. Die Bedieneinheit ist ausgeschaltet oder befin-
det sich im Standby (Off).
Die Leuchte blinkt Ein Alarm wurde ausgelöst oder nicht bestätigt.
rot.
Die Leuchte leuchtet Ein Alarm wurde bestätigt, aber die Ursache für
rot. den Alarm wurde nicht behoben.
Tab. 12 Funktionen der Leuchte
Der Status der Statusleuchte gilt jeweils für die Wärmepumpe, an der
sich die Leuchte befindet.
4.3 Ein/Aus-Taste
Mit der Ein/Aus-Taste wird die Heizungsanlage ein- und ausgeschaltet.
Im ausgeschalteten Zustand: Im Menüfenster erscheint Standby. Die
Heizungspumpe PC1 läuft weiter. Die Kommunikation zwischen den
Wärmepumpen wird davon nicht beeinflusst.
4.4 Menüanzeige
Auf der Menüanzeige können Sie Folgendes tun:
• Informationen zur Wärmepumpe anzeigen.
• Menüs anzeigen, auf die Sie Zugriff haben.
• Eingestellte Werte ändern.
Rego 5200 – 6721824506 (2020/09)
4.5
Mit der Taste
• Zur vorherigen Menüebene zurückkehren.
• Die Einstellungsanzeige verlassen, ohne den eingestellten Wert zu
ändern.
4.6 Navigationstasten
Die Pfeiltasten dienen zum Navigieren zwischen den Menüs. Um einen
Wert zu ändern, Taste
ändern.
ok
1
lung ohne Speichern zu verlassen.
4.7 Alarmtaste
2
Um die Alarmliste anzuzeigen,
blinkt rot). Um zur letzten Position zurückzugehen,
Jede Wärmepumpe zeigt die Alarme an, die in der betreffenden Wärme-
3
pumpe aufgetreten sind.
4.8 Hauptmenü
▶ Um das Hauptmenü bei abgeschaltetem Display aufzurufen,
drücken.
ok
▶ Zum Anmelden als Kunde
4
( 4.11 "Zugriffsebenen")
5
Rego
6
01.01.2020
Außen:
0010031593-001
Tab. 13 Hauptmenü
Im Hauptmenü werden der Wärmepumpentyp (Z1), das Datum,
die Uhrzeit und die Außentemperatur angezeigt.
▶ Um aktuelle Betriebsdaten anzuzeigen,
▶ Um das Startmenü (Kunde) aufzurufen,
Bis auf die Wärmepumpenbezeichnung sieht das Hauptmenü bei allen
Wärmepumpen gleich aus.
4.9 Funktionen aufrufen und Werte ändern
Das Hauptmenü enthält die Hauptfunktionen, die mit den Navigations-
tasten ausgewählt und mit
▶ Um das Startmenü (Kunde) aufzurufen, im Hauptmenü
>1 Raumtemperatur
2 Warmwasser
3 Temperaturen
4 Zubehöre
Tab. 14 Menüebene 1
▶ Um zwischen den verfügbaren Menüs der Menüebene zu blättern,
Taste
Navigation in den Menüs
Bedienfeld
ok
Tab. 15 Menü-Navigation
Button Return
können Sie Folgendes tun:
drücken. Dann den Wert mit den Pfeiltasten
ok
drücken, um zu speichern, oder
drücken (Anzeigeleuchte leuchtet/
5 Sekunden lang gedrückt halten
ok
Z1
14:23
Menü>
Info
bestätigt werden können.
ok
oder drücken.
Funktion
Zur nächsten Menüebene wechseln, in Menüs mit >.
Auf die vorherige Menüebene zurückkehren.
Zwischen Menüs derselben Ebene blättern.
Bedienfeld
drücken, um die Einstel-
oder drücken.
drücken.
drücken.
drücken.
