Heizkurve
Die Wärmepumpe versucht, die Vorlauftemperatur T0 im Verhältnis zur
Außentemperatur TL1 entsprechend der eingestellten Heizkurve auf-
rechtzuerhalten.
Der Verlauf der Heizkurve ist von den Einstellungen für die niedrigste Au-
ßentemperatur (Auslegungstemp. , Grundeinstellung 35 °C) sowie die
minimale (Grundeinstellung 20 °C) und maximale Solltemperatur des
Vorlaufs (60 °C) abhängig. Diese Heizkurve ist für Heizkörpersysteme
geeignet.
T0(˚C)
80
70
60
50
40
30
20
10
20 15 10 5 0

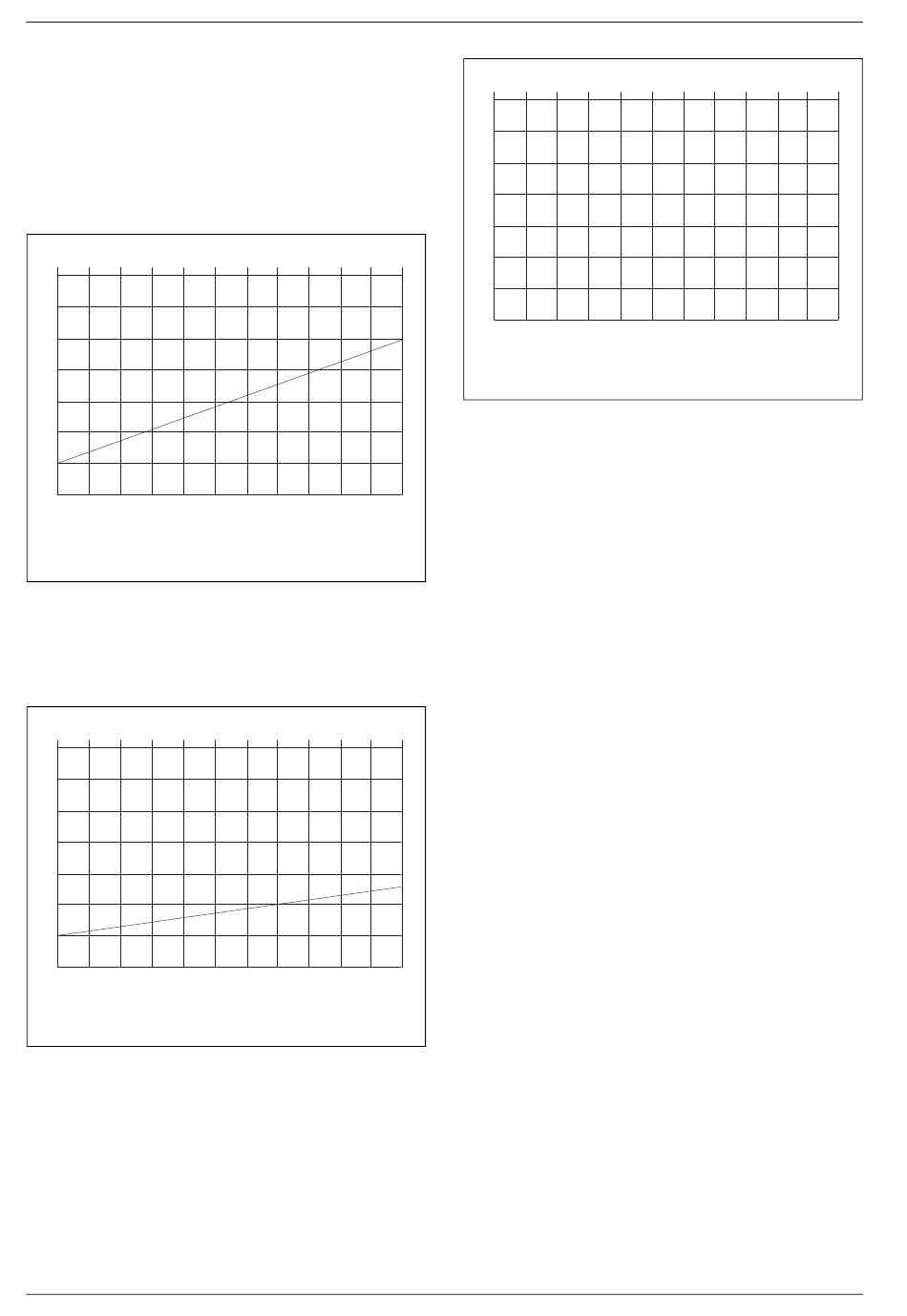

Bild 2 Heizkörpersystem
Wenn die Grundeinstellungen geändert werden, ändert sich der Kurven-
verlauf automatisch. Eventuelle Heizkurvenbögen werden ausgeglichen.
Die Heizkurve wird in Z1 eingestellt und gilt für alle Wärmepumpen.
Beispiel für eine Heizkurve einer Fußbodenheizung.
T0(˚C)
80
70
60
50
40
30
20
10
20 15 10 5 0
Bild 3 Fußbodenheizung
▶ Eigene Heizkurve eintragen:
10
-5 -10 -15 -20 -25 -30
TL1(˚C)
6 720 815 127-10.1I
-5 -10 -15 -20 -25 -30
TL1(˚C)
6 720 815 127-11.1I
T0(˚C)
80
70
60
50
40
30
20
10
20 15 10
Bild 4 Separate Heizkurve
Hysterese (für jeden Kompressor individuell)
Die Hysterese verläuft fließend zwischen einem Maximal- (8 K) und ei-
nem Minimalwert (2 K). Ein Zeitfaktor legt fest, wie lange die Änderung
vom höchsten auf den niedrigsten Wert dauern soll.
-35
Die Werte werden in der jeweiligen Wärmepumpe eingestellt. In jeder
Wärmepumpe werden die jeweilige Schaltdifferenz sowie der Soll- und
der Istwert für T0 berechnet und angezeigt. Die Wärmepumpe bzw. der
Kompressor, die/der am längsten außer Betrieb war, startet zuerst. Die
Wärmepumpe bzw. der Kompressor, die/der am längsten lief, wird zu-
erst abgeschaltet.
Abschaltsperre nach der Warmwasserbereitung
Wenn nach dem Ende eines Warmwasserbedarfs eine Wärmeanforde-
rung vorliegt, wird die Schaltdifferenz T0 1 Minute lang auf den Maximal-
wert gesetzt.
Wärmeanforderung
Die Temperaturregelung bei Wärmeanforderung erfolgt über den Tempe-
raturfühler T0, der im Vorlauf nach dem Zuheizer mit Mischer montiert
ist. Der höhere Wert von T0 oder TC2 (Pufferspeicherfühler) ist maßgeb-
lich. Während der ersten Minuten nach Abschluss der Warmwasserbe-
reitung wird jedoch ausschließlich TC2 verwendet.
Warmwasserbetrieb und externe Regelung sind übergeordnete Funktionen.
Im Sommerbetrieb erfolgt keine Wärmeerzeugung, es sei denn, es exis-
tiert ein Pool.
-35
5 0 -5 -10 -15 -20
