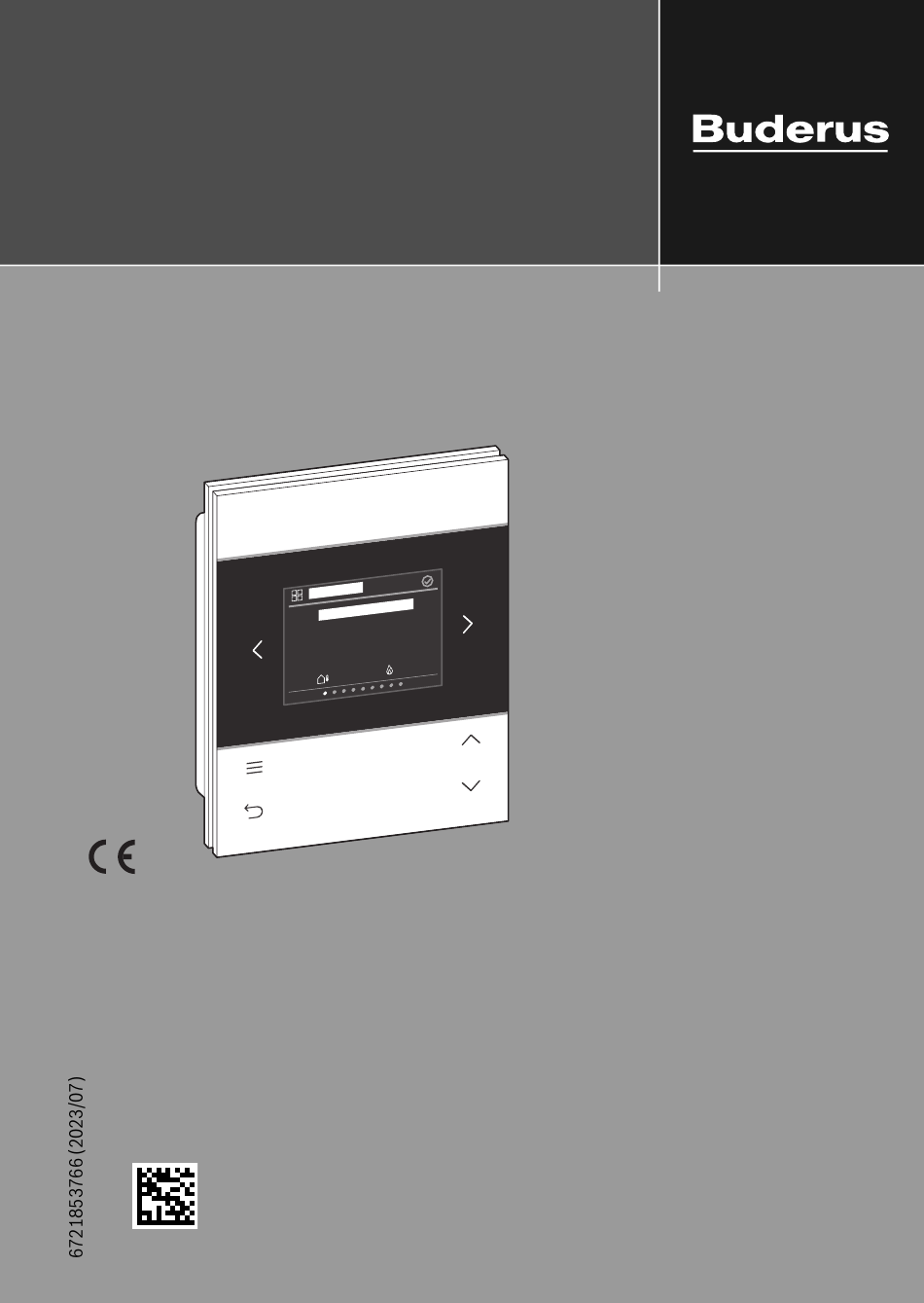

- Seite 1 Bedienungsanleitung für den Endkunden Bedieneinheit RC200.2 Vor Bedienung sorgfältig lesen. Ü b e r s ic h , 1 0 .0 8 .2 D ie n s ta g 1 4 : 5 0 2 0 °...
- Seite 2 4.2.2 Betriebsart für Warmwasserbereitung einstellen ..13 4.2.3 Zeitprogramm einstellen ..13 4.2.4 Aktuelle Warmwassertemperatur anzeigen ..14 4.3 „Tastensperre“ ..14 RC200.2 – 6721853766 (2023/07)
- Seite 3 5.4 Menü „Solar“ ..18 5.5 Menü „Urlaub“ ..18 5.6 Menü „Energie Monitor“ ..19 6 Umweltschutz und Entsorgung ..20 RC200.2 – 6721853766 (2023/07)
- Seite 4 WARNUNG bedeutet, dass schwere bis lebensgefährliche Personenschäden auftre- ten können. VORSICHT VORSICHT bedeutet, dass leichte bis mittelschwere Personenschäden auftreten können. HINWEIS HINWEIS bedeutet, dass Sachschäden auftreten können. Wichtige Informationen Wichtige Informationen ohne Gefahren für Menschen oder Sachen werden mit dem gezeigten Info-Symbol gekennzeichnet. RC200.2 – 6721853766 (2023/07)
- Seite 5 H Schäden durch Frost Wenn die Anlage nicht in Betrieb ist, kann sie einfrieren: ▶ Hinweise zum Frostschutz beachten. ▶ Anlage immer eingeschaltet lassen, wegen zusätzlicher Funktionen, z. B. Warm- wasserbereitung oder Blockierschutz. ▶ Auftretende Störungen umgehend beseitigen lassen. RC200.2 – 6721853766 (2023/07)
- Seite 6 Angaben zum Produkt Angaben zum Produkt Produktbeschreibung Die Bedieneinheit RC200.2 hat bei Regelung von Heizungsanlagen je nach Rege- lungssystem eine unterschiedliche Funktion: • In Verbindung mit Wärmeerzeugern (EMS/EMS plus) ohne Systemregler ist RC200.2 ein Regler. • In Verbindung mit einem Systemregler Logamatic RC310 ist RC200.2 eine Fern- bedienung .
- Seite 7 [7] menüspezifische Einstellungen anzeigen [8] Menüpositionsanzeige [9] voriges Menü [10] Hauptanzeige Die Funktionen der RC200.2 sind in Menüs thematisch zusammengefasst. So kön- nen z. B. die Einstellungen zur Heizung mit der Taste im Menü Heizung aufgeru- fen werden. RC200.2 – 6721853766 (2023/07)
- Seite 8 Blinkende Werte können mit den Tasten / und . verändert werden. Ruhezustand Nach 5 Minuten ohne Bedienung schaltet RC200.2 das Display in den Ruhezustand. Die Helligkeit wird reduziert und ein Bildschirmschoner aktiviert. Dieser Bildschirm- schoner zeigt das Symbol des zuletzt aktiven Menüs und dessen Hauptanzeige an.
- Seite 9 ▶ Taste Ok drücken. -oder- drücken, mit Taste / zu Heizbetrieb navigieren und mit Ok auswäh- ▶ Taste len. ▶ Mit Tasten / und . den gewünschten Heizbetrieb markieren und mit Ok aus- wählen. RC200.2 – 6721853766 (2023/07)
- Seite 10 Einschaltoptimierung 0010045911-003 ▶ Taste / zweimal drücken. Das Display zeigt: Heizung Boost starten Heizbetrieb Zeitprogramm Sommer/Winter-Umsch. Einschaltoptimierung 0010045914-002 ▶ Taste Ok drücken. Das Display zeigt: Zeitprogramm Art des Zeitprogramms Zeitprogramm Zeitprogr. auf Werkseinst. zurücks. Temperatureinstellungen 0010051790-001 RC200.2 – 6721853766 (2023/07)
- Seite 11 ▶ Mit Tasten / und . zum gewünschten Wochentag navigieren und diesen mit Ok auswählen (hier Montag). Das Display zeigt: Montag 06:00 - 23:00 23:00 - 06:00 (Di) + Neuer Schaltpunkt 21.5° bis 22:15 Tag kopieren 0010041006-003 RC200.2 – 6721853766 (2023/07)
- Seite 12 ▶ Mit Taste / zu Temperatureinstellungen navigieren und mit Ok auswählen. ▶ Mit Tasten / und . das gewünschte Temperaturniveau markieren und mit Ok auswählen. ▶ Mit Tasten / und . die gewünschte Temperatur einstellen und mit Ok bestäti- gen. RC200.2 – 6721853766 (2023/07)
- Seite 13 Die Einstellung eines Zeitprogramms für Heizen ist ausführlich in Kapitel 4.1.3 be- schrieben. Die Einstellung für Zeitprogramm funktioniert in gleicher Weise. ▶ Taste drücken. ▶ Mit Taste / zu Zeitprogramm navigieren und mit Ok auswählen. ▶ Zeitprogramm einstellen. RC200.2 – 6721853766 (2023/07)
- Seite 14 Nach ca. 30 Sekunden ohne Aktion wird die Tastensperre automatisch wieder ak- tiviert. ▶ Um die Tastensperre dauerhaft auszuschalten: Während der 30 Sekunden mit Tasten / und . Deaktivieren einstellen und mit Ok bestätigen. Das Symbol wird nicht mehr angezeigt. RC200.2 – 6721853766 (2023/07)
- Seite 15 Wenn die angezeigte Raumtemperatur nicht stimmt, Abwei- Temp.-Fühler chung um bis zu ± 3 K (°C) korrigieren. Tastensperre Tastensperre dauerhaft aktivieren oder deaktivieren ( Kapitel 4.3). Produktinforma- Zeigt den Produktnamen und die Softwareversion. tion Tab. 1 RC200.2 – 6721853766 (2023/07)
- Seite 16 Temperatureinstellungen: Definiert die Temperaturen der Temperaturniveaus Je nach Heizungsanlage können für jeden Tag 2 – 6 Schaltzei- ten eingestellt werden. Die Mindestdauer einer Heizphase be- trägt 15 Minuten. Die Temperaturen für Heizen und Absenken werden im Unter- menü Temperatureinstellungen definiert. RC200.2 – 6721853766 (2023/07)
- Seite 17 (Stopp Extra eingestellt werden. Warmw.) Gemessene Tem- Zeigt die aktuelle Warmwassertemperatur an. peratur Betriebsart Abhängig von der Anlagenkonfiguration können verschiedene Betriebsarten eingestellt werden: • • Manuell - Reduziert • Manuell - Komfort • Auto (Warmwasserbereitung nach Zeitprogramm) RC200.2 – 6721853766 (2023/07)
- Seite 18 Zeigt den Solarertrag an (diese Woche/letzte Woche/gesamt). Übersicht Solarsensor- Zeigt die Messwerte der installierten Solarfühler an. Übersicht Tab. 4 Menü „Urlaub“ In diesem Menü kann vor einer geplanten längeren Abwesenheit das Verhalten der Heizungsanlage detailliert eingestellt werden. RC200.2 – 6721853766 (2023/07)
- Seite 19 Tab. 5 Menü „Energie Monitor“ Menüpunkt Beschreibung Energiever- Zeigt die Energieverbräuche in kWh an: brauch • Gesamt • Heizung • Warmwasser • Stromverbr. Wärmeerz. Energie Monit. Setzt alle gemessenen Energieverbräuche auf Null zurück. zurücks. Tab. 6 RC200.2 – 6721853766 (2023/07)
- Seite 20 Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederver- wertbar. Altgerät Altgeräte enthalten Wertstoffe, die wiederverwertet werden können. Die Baugruppen sind leicht zu trennen. Kunststoffe sind gekennzeichnet. Somit kön- nen die verschiedenen Baugruppen sortiert und wiederverwertet oder entsorgt wer- den. RC200.2 – 6721853766 (2023/07)
- Seite 21 Für weitere Informationen zur umweltverträglichen Entsorgung von Elektro- und Elektronik-Altgeräten wenden Sie sich bitte an die zuständigen Behörden vor Ort, an Ihr Abfallentsorgungsunternehmen oder an den Händler, bei dem Sie das Produkt ge- kauft haben. Weitere Informationen finden Sie hier: www.weee.bosch-thermotechnology.com/ RC200.2 – 6721853766 (2023/07)
- Seite 24 Deutschland Bosch Thermotechnik GmbH Buderus Deutschland Sophienstraße 30-32 35576 Wetzlar www.buderus.de | info@buderus.de Österreich Robert Bosch AG Geschäftsbereich Home Comfort Göllnergasse 15-17 1030 Wien Allgemeine Anfragen: +43 1 797 22 - 8226 Technische Hotline: +43 810 810 444 www.buderus.at | office@buderus.at...
