BIG 101x
3.6
Menü „SHDSL"
Der Menüpunkt „SHDSL Status" zeigt den aktuellen Zustand der 4 SHDSL-Leitungen
(PCS Sync/ G.hs Handshake/ Training etc. und die Sync-Datenrate) sowie die Qualitätspara-
meter der Leitung (SNR, Loop Attenuation) an. Ebenso wird die im Gerät verwendete Firm-
ware des SHDSL-Übertragungsbausteines (SDFE, IDC) angezeigt.

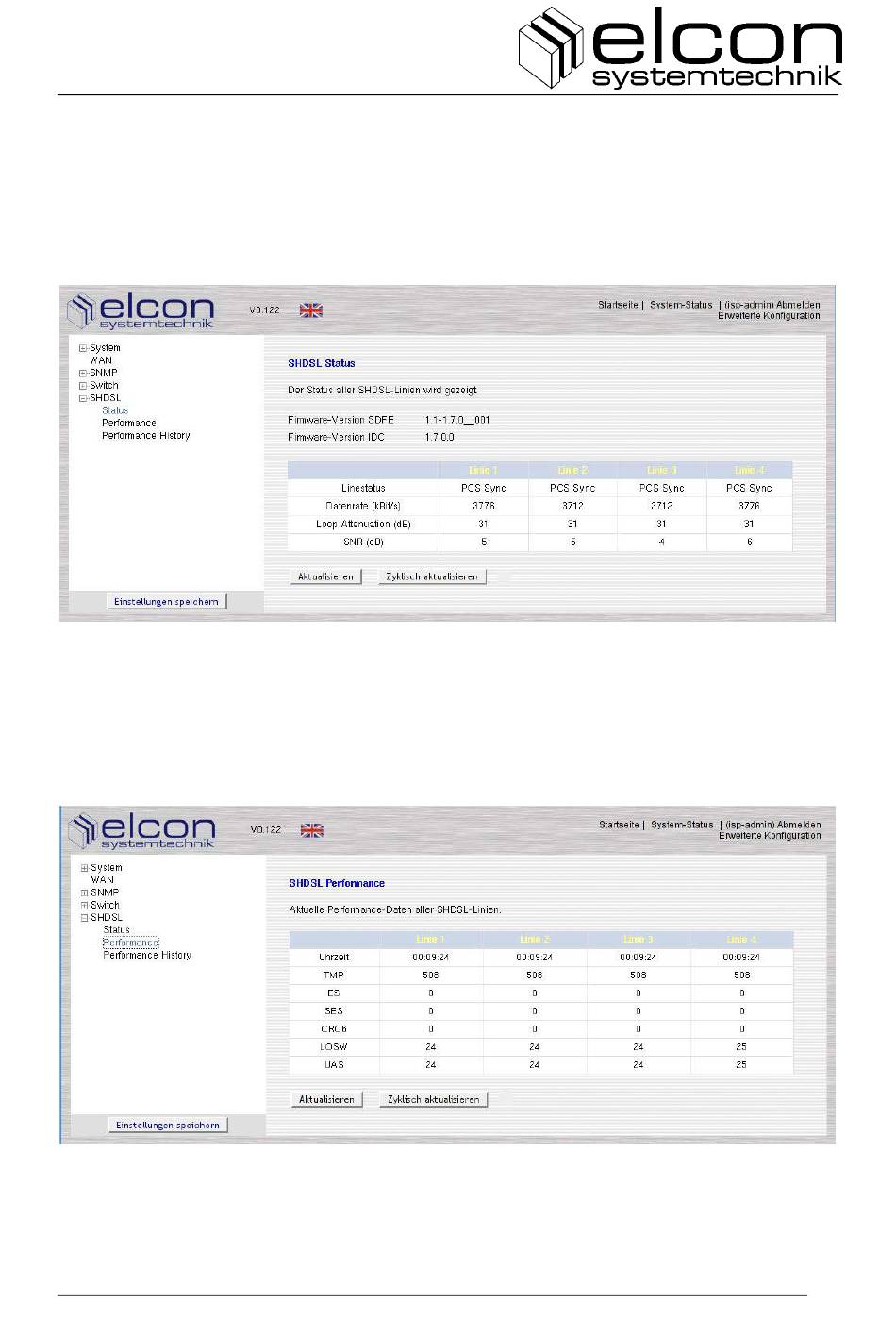

Bild 16: Anzeige des SHDSL-Status
Der Untermenüpunkt „Performance" zeigt die aktuellen Performance-Daten der SHDSL-
Leitungen (z.B. aktive, gestörte oder stark gestörte Sekunden) des laufenden 15-Minuten-
Intervalls an. Eine Erklärung (Hilfe) zu den verwendeten Begriffen (TMP. ES etc.) erhalten
Sie, wenn Sie den Mauszeiger über das entsprechende Parameterfeld bewegen.
Bild 17: Anzeige der SHDSL Performance Daten
Die „Performance History" zeigt die Performance-Daten der SHDSL-Leitungen der letzten
24 Stunden in 15-Minuten-Intervallen. Zum Auswählen der zu betrachtenden SHDSL-Leitung
ist auf den entsprechenden Reiter (Linie 1 bis Linie 4) zu klicken.
Version: 2010/12/01
23
