BIG 101x
Die Frontansicht auf der linken Seite zeigt die Ethernet-Schnittstellen (LAN1 für LCT und
LAN2 – LAN4 für den LAN-Anschluss). Weiterhin befinden sich an der Frontseite der An-
schluss für die 12-V-Spannungsversorgung sowie der WAN-Anschluss (4 × SHDSL).
An der Seite des BIG 101x befindet sich wie in Bild 4 ersichtlich der Reset-Taster, der hinter
der rechten Service-Öffnung mittels eines Stiftes / einer Büroklammer bedient werden kann.
Wird der Taster kurz (< 4 Sekunden) gedrückt, erfolgt ein Reset (Reboot) des BIG 101x.
Wird der Taster länger (> 4 Sekunden) gedrückt, erfolgt ein Rücksetzen aller Einstellungen
der User-Daten (Low-level-Zugang). Während des Drückens leuchten die LINK- und LAN-
LEDs (inkl. Status-LEDs) nacheinander auf.
Das Zurücksetzen der Daten aus dem High-level-Zugang erfolgt über eine spezielle Prozedur
(siehe Kapitel 3.3).
Im oberen rechten Bereich des BIG 101x-Gehäuses befindet sich die LED-Anzeige. Die ein-
zelnen LEDs haben folgende Bedeutung (Details siehe Kapitel 2.9):
LED PWR (gelb):
LED ALARM (rot):
LED LINK (grün / gelb):
LED LAN (grün / gelb):
2.5
Stromversorgung
Für die Stromversorgung des Gerätes wird ein externes Steckernetzteil 12 V / 1,2 A verwen-
det, welches über einen zweipoligen EU-Stecker verfügt und im Lieferumfang enthalten ist.
Der Eingangsspannungsbereich des Netzteils liegt zwischen 100 V ... 240 V (50 Hz ...
60 Hz), die Ausgangsspannung für den BIG 101x beträgt 12 V DC.
2.6
LCT-Port und integrierter Web-Server (LAN1)
Die LAN1-Schnittstelle ist als LCT-Port (Local Craft Terminal) konfiguriert. Der LCT-Port
bietet den direkten Zugang zum integrierten Web-Server (Web-GUI). Um die Einstellungen
und Konfigurationen, die über den Web-Server vorgenommen werden können, vor unberech-
tigtem Zugriff zu schützen, verfügt das BIG 101x über einen zweistufigen Zugangsschutz:
Im Low-level-Zugang können vorwiegend Statistiken eingesehen werden.
Im High-level-Zugang stehen dem Nutzer alle Schreib- und Leserechte zur Verfügung. Es
können Konfigurationen an der WAN- und LAN-Schnittstelle und an den Switch-
Einstellungen vorgenommen werden. Des Weiteren sind ein Software-Update des BIG 101x
sowie das Zurücksetzen auf dessen Werkseinstellung möglich.
Über den SNMP-Remote-Zugriff lässt sich der lokale Zugriff auf den Web-Server beeinflus-
sen.
Version: 2010/12/01
Reset-Taster

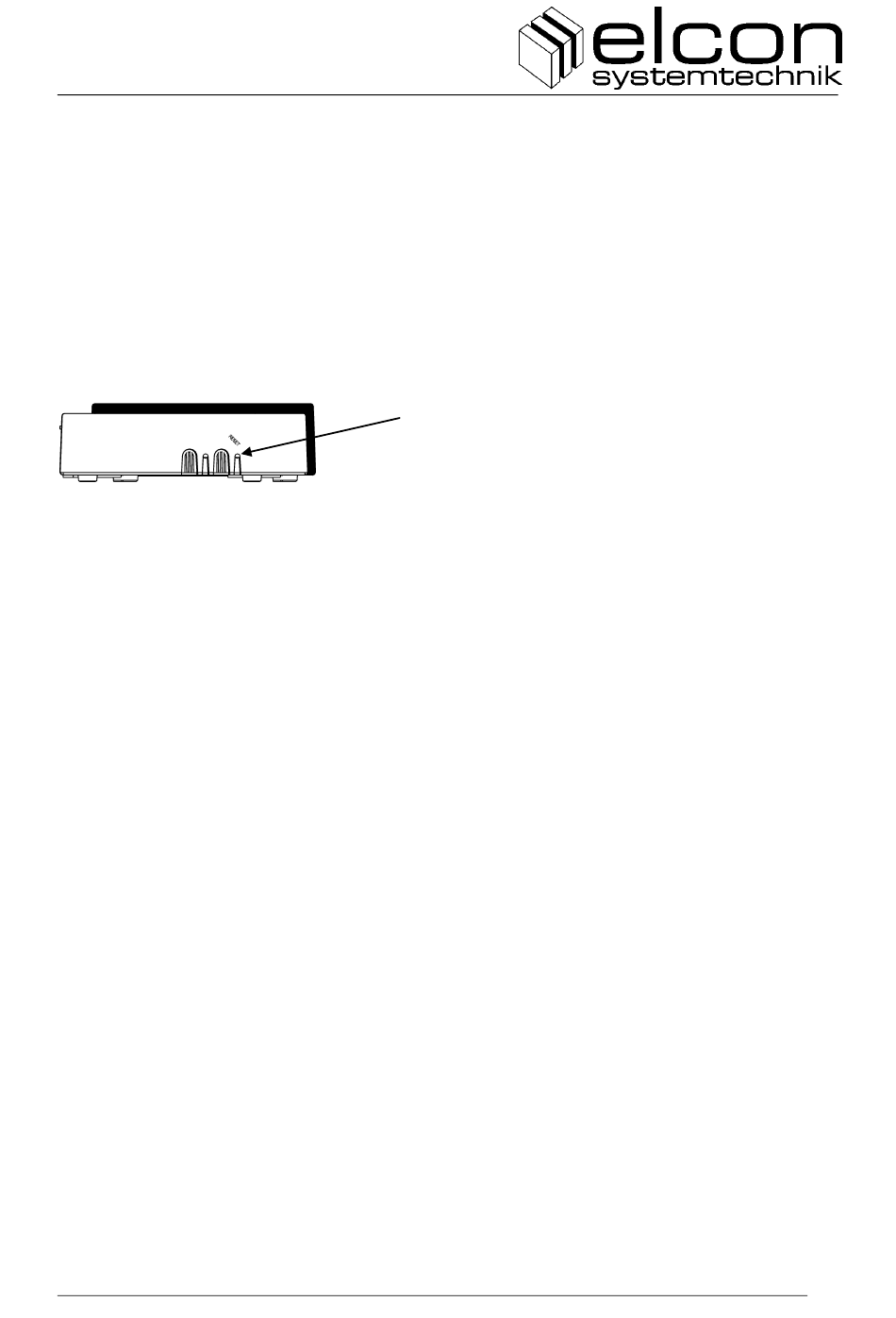

Bild 4: Seitenansicht
Anzeige der internen Stromversorgung
Anzeige von Alarmzuständen
Statusanzeige der WAN-Schnittstelle (SHDSL)
Statusanzeige der LAN-Schnittstelle (LAN1 bis LAN4)
11
