BIG 101x
2.8
SHDSL-Port (WAN-Schnittstelle)
Der BIG 101x verfügt über einen 4-Kanal-SHDSL-Transceiver, der am Gerät über eine RJ-45
angeschlossen wird. Die Anschlussbelegung ist in folgender Abbildung dargestellt:
Link 3 (3,6)
Link 2 (1,2)
Der BIG 101x arbeitet im NT-Mode mit deaktiviertem PMMS/Lineprobing-Verfahren. Dies
garantiert eine wartungsfreie Konfiguration, da feste Bitratenprofile verwendet werden und
die Vorgaben zur Aushandlung der Übertragungsparameter vom DSLAM aus gesteuert wer-
den. Bei der Verwendung von mehr als einem Leitungspaar werden die einzelnen Links zu
einer Bonding-Gruppe (EFM-Bonding) zusammengefasst. Dies ermöglicht in Abhängigkeit
der Einstellungen im DSLAM eine Bandbreite von 2,5 Mbit/s ...10 Mbit/s. Zur Erhöhung der
Reichweite werden bis zu 8 Zwischenregeneratoren (4 ZWR2MS-EFM je Verstärkerstelle bei
4-fach Bonding) unterstützt.
Version: 2010/12/01
Top view

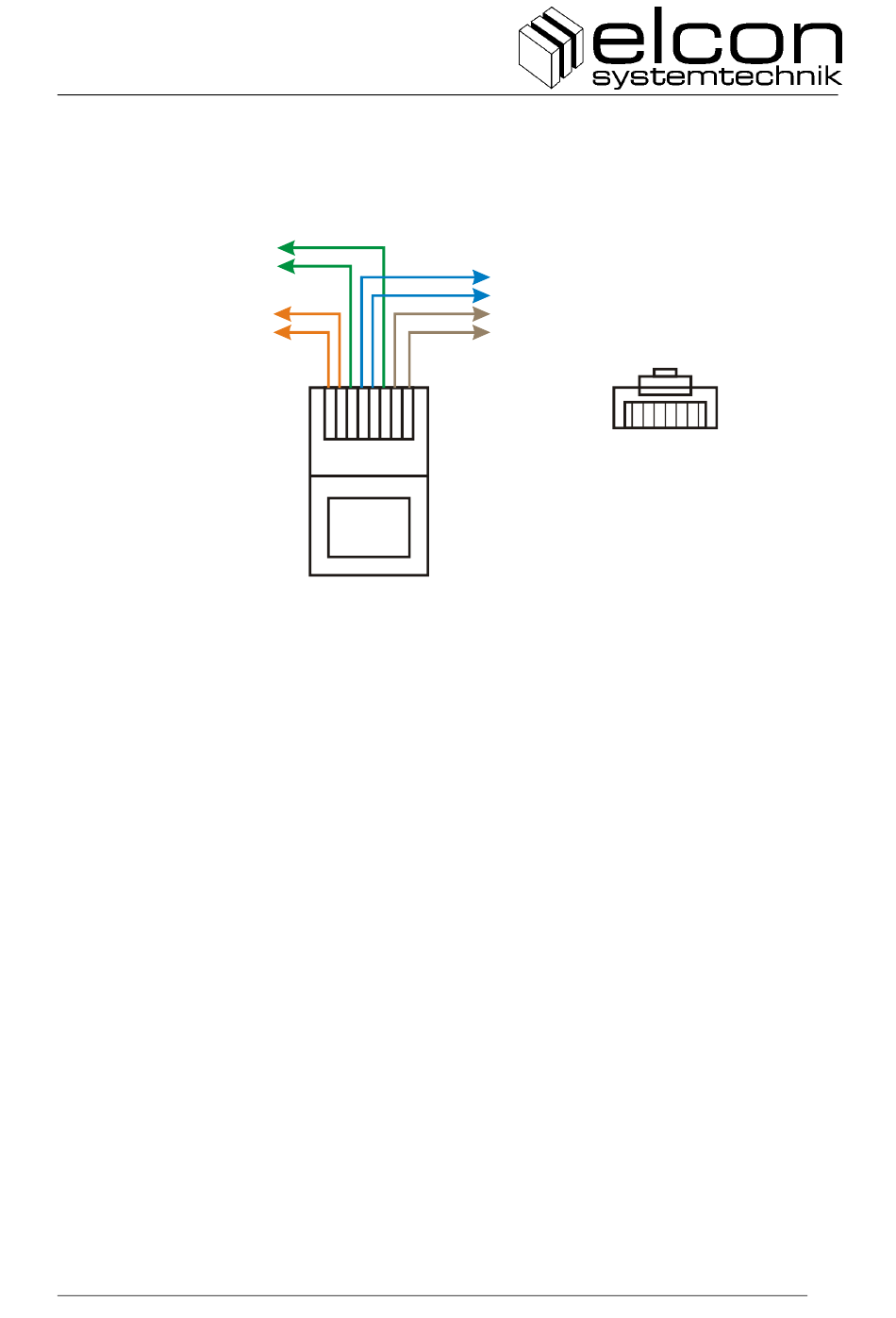

Bild 6: WAN-Schnittstelle Pinbelegung
Link 1 (4,5)
Link 4 (7,8)
12345678
Front view
Link 2: 1,2
Link 3: 3,6
Link 1: 4,5
Link 4: 7,8
13
